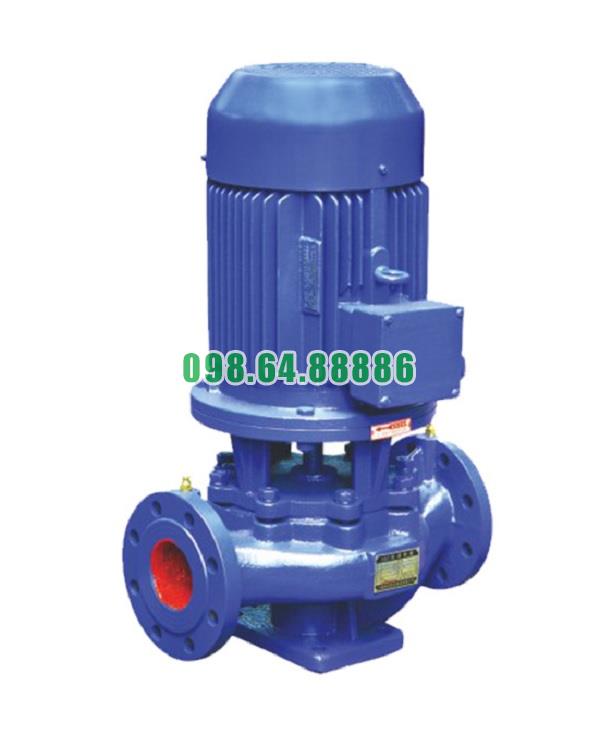

Bơm đa tầng cánh trục đứng, bơm ly tâm trục đứng, bơm inline ISG65-100, IRG65-100 1.5kw

Tầm quan trọng của Máy bơm đa tầng cánh trục đứng model ISG65-100, IRG65-100 trong công nghiệp

Giải pháp bơm áp lực cao cho hệ thống kỹ thuật hiện đại

Máy bơm đa tầng cánh trục đứng model ISG65-100, IRG65-100 là thiết bị chuyên dụng để tạo ra áp lực cao ổn định, phục vụ cho những hệ thống công nghiệp có yêu cầu truyền dẫn chất lỏng qua nhiều tầng, khoảng cách xa hoặc cần duy trì lưu lượng lớn. Nhờ cấu trúc cánh bơm nhiều tầng, dòng bơm này cung cấp áp suất đầu ra lớn mà không cần tăng công suất động cơ, từ đó tiết kiệm điện năng và nâng cao hiệu suất vận hành.

Cấu tạo đồng trục – tối ưu cho không gian công nghiệp

Thiết kế trục đứng và cấu trúc đồng trục giữa đầu hút và đầu xả giúp thiết bị chiếm ít diện tích lắp đặt, thuận tiện bố trí trong không gian chật hẹp như phòng máy, trạm bơm container hoặc khu kỹ thuật tầng hầm. Điều này có ý nghĩa đặc biệt tại các nhà máy, khu công nghiệp hoặc công trình kỹ thuật phức tạp, nơi tối ưu không gian là một yêu cầu thiết yếu.

Ứng dụng rộng rãi trong nhiều ngành công nghiệp chủ lực

Dòng ISG65-100, IRG65-100 được ứng dụng phổ biến trong các lĩnh vực sau:

• Ngành thực phẩm – đồ uống: bơm nước rửa, nước tuần hoàn, nước tinh khiết

• Ngành hóa chất nhẹ – mỹ phẩm: bơm dung dịch hóa chất pha loãng, nước xử lý, chất tẩy rửa công nghiệp

• Ngành dệt – nhuộm: bơm nước nóng, dung dịch nhuộm, nước giặt

• Ngành điện – năng lượng: cấp nước làm mát lò hơi, thiết bị phát nhiệt

• Ngành xử lý nước thải và cấp nước công nghiệp: tăng áp cho hệ thống lọc, bơm nước sạch tái sử dụng

Với sự ổn định và khả năng thích nghi đa dạng, máy bơm này là trái tim của nhiều hệ thống vận hành liên tục trong nhà máy, xí nghiệp và khu công nghiệp tập trung.

Đảm bảo hiệu quả vận hành và tiết kiệm chi phí

Nhờ sử dụng cánh bơm nhiều tầng và cấu trúc kín, dòng ISG/IRG giúp giảm tổn thất áp suất, tiết kiệm điện và đảm bảo dòng chảy đều đặn, không dao động, đáp ứng tốt nhu cầu vận hành liên tục 24/7. Đây là yếu tố sống còn với các dây chuyền sản xuất hiện đại yêu cầu tốc độ cao, độ chính xác và sự ổn định tuyệt đối.

Ngoài ra, máy bơm còn giúp:

• Giảm chi phí sửa chữa do ít hỏng hóc

• Dễ bảo trì, dễ thay thế phụ kiện

• Tương thích với hệ thống tự động hóa – SCADA hoặc PLC

Góp phần duy trì an toàn hệ thống công nghiệp

Trong nhiều ứng dụng như PCCC, hệ thống cấp nước khẩn cấp, điều áp lò hơi hoặc bơm nước giải nhiệt, máy bơm phải hoạt động ổn định, tức thời và có độ tin cậy tuyệt đối. ISG65-100, IRG65-100 đáp ứng tiêu chuẩn an toàn công nghiệp nhờ:

• Phớt cơ khí bền bỉ, hạn chế rò rỉ

• Trục quay chính xác, chống rung và cong vênh

• Khả năng chống quá nhiệt, làm việc tốt trong môi trường khắc nghiệt

Đây là yếu tố quan trọng giúp nhà máy duy trì hoạt động liên tục, không bị gián đoạn do lỗi bơm hoặc sụt áp đột ngột.

Hỗ trợ chuyển đổi công nghệ xanh – bền vững

Với khả năng tiết kiệm năng lượng, giảm tiếng ồn và hạn chế phát thải, dòng bơm ISG/IRG phù hợp với xu hướng sản xuất xanh, công nghiệp thông minh. Khi kết hợp với biến tần và cảm biến áp lực, máy bơm giúp hệ thống vận hành linh hoạt theo tải, từ đó giảm phát thải CO₂ và chi phí điện năng, đáp ứng yêu cầu môi trường và hiệu quả lâu dài.

Máy bơm đa tầng cánh trục đứng model ISG65-100, IRG65-100 không chỉ là thiết bị bơm nước đơn thuần mà còn là giải pháp kỹ thuật cốt lõi trong vận hành công nghiệp hiện đại. Nhờ khả năng tạo áp cao, vận hành ổn định, linh hoạt trong lắp đặt và tiết kiệm chi phí, dòng bơm này đóng vai trò quan trọng trong việc duy trì năng suất, an toàn và tính bền vững của toàn hệ thống sản xuất. Đây là lựa chọn đáng tin cậy cho bất kỳ công trình hoặc nhà máy nào hướng đến hiệu quả vận hành lâu dài

Trục bơm và cánh bơm trong cấu tạo Máy bơm đa tầng cánh trục đứng model ISG65-100, IRG65-100

Trong máy bơm đa tầng cánh trục đứng model ISG65-100, IRG65-100, hai bộ phận quan trọng ảnh hưởng trực tiếp đến hiệu suất, độ bền và độ ổn định của thiết bị chính là trục bơm và cánh bơm. Đây là trung tâm truyền động và tạo lực đẩy cho dòng chất lỏng, đồng thời cũng là phần thường xuyên chịu áp lực cao và mài mòn mạnh từ môi trường làm việc.

Trục bơm – xương sống truyền động của máy

Trục bơm là chi tiết dạng thanh tròn kéo dài theo phương thẳng đứng, có nhiệm vụ truyền chuyển động quay từ động cơ đến các tầng cánh bơm. Trục thường được thiết kế đồng trục với động cơ, nhờ vậy giúp:

• Truyền mô-men xoắn trực tiếp từ động cơ đến cánh bơm một cách hiệu quả, không cần qua khớp nối

• Giảm tổn thất cơ học, tăng hiệu suất truyền động

• Hạn chế rung lắc, giúp máy vận hành êm ái và ổn định hơn

Vật liệu chế tạo trục bơm thường là thép không gỉ Inox 304 hoặc Inox 316, với đặc điểm:

• Chịu được lực xoắn lớn và có độ cứng cao

• Chống ăn mòn, chống rỉ sét trong môi trường nước, nước nóng hoặc dung dịch có tính ăn mòn nhẹ

• Gia công chính xác, đảm bảo cân bằng động, giảm rung và tăng tuổi thọ cho ổ bi, phớt cơ khí

Ngoài ra, trục còn được lắp bạc đỡ trục và vòng bi ở các điểm gối đỡ để đảm bảo chuyển động quay ổn định, không bị lệch tâm trong thời gian dài sử dụng.

Cánh bơm – bộ phận tạo lực đẩy cho dòng chất lỏng

Cánh bơm là bộ phận quay cùng trục và có hình dạng cong xoắn, thiết kế theo nguyên lý ly tâm. Trong máy bơm đa tầng cánh trục đứng, mỗi tầng sẽ có một hoặc nhiều cánh, được xếp chồng lên nhau dọc theo trục để tạo ra áp lực tổng lớn hơn.

Chức năng chính của cánh bơm là:

• Hút chất lỏng vào tâm quay, sau đó gia tốc dòng chất lỏng theo hướng ly tâm

• Tăng vận tốc dòng chảy, giúp chất lỏng thoát ra mép cánh với áp suất cao hơn

• Góp phần nâng tổng cột áp của máy bơm thông qua nhiều tầng nối tiếp

Cánh bơm thường được chế tạo từ các vật liệu như:

• Inox 304 hoặc Inox 316: phù hợp với môi trường ăn mòn hoặc nước nóng

• Đồng thau đúc: có độ bền cơ học cao, chống gỉ tốt

• Gang xám hoặc gang hợp kim: dùng trong môi trường nước sạch, không chứa tạp chất ăn mòn

Đặc điểm nổi bật của cánh bơm trong model ISG65-100, IRG65-100 là:

• Thiết kế khí động học tối ưu, giảm tổn thất dòng chảy

• Gia công chính xác, đảm bảo độ cân bằng khi quay ở tốc độ cao

• Cố định chắc chắn lên trục, hạn chế biến dạng khi vận hành trong thời gian dài

Sự phối hợp giữa trục và cánh bơm

Trong máy bơm đa tầng cánh trục đứng, trục và cánh hoạt động đồng bộ, tạo thành một khối thống nhất:

• Trục quay truyền động cho toàn bộ hệ thống cánh bơm

• Mỗi tầng cánh góp phần tăng áp theo chiều dọc

• Trục càng dài càng yêu cầu độ chính xác cao và khả năng chống vặn xoắn tốt

• Các tầng cánh được bố trí cách đều, đảm bảo áp lực tăng dần mà không gây xung lực mạnh, nhờ đó máy vận hành êm và ổn định

Trục bơm và cánh bơm là hai thành phần cốt lõi của máy bơm đa tầng cánh trục đứng model ISG65-100, IRG65-100. Trục bơm đảm nhiệm truyền động với độ chính xác cao, còn cánh bơm chịu trách nhiệm tạo áp lực và lưu lượng cho dòng chảy. Cả hai đều được chế tạo từ vật liệu chống ăn mòn, chịu tải tốt và được thiết kế tối ưu cho hoạt động liên tục. Sự kết hợp hoàn hảo giữa trục và cánh giúp máy bơm đạt hiệu suất thủy lực cao, vận hành êm ái và tuổi thọ dài lâu trong các ứng dụng cấp nước công nghiệp, tăng áp và tuần hoàn

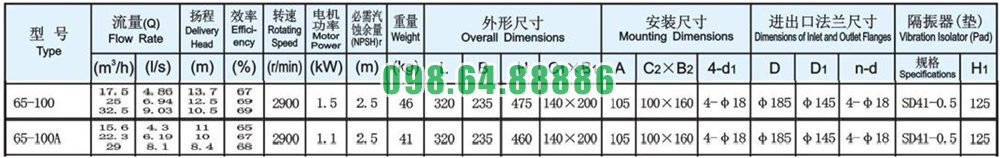

Thông số kỹ thuật và kích thước bơm model ISG65-100

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-100

Đường cong hiệu suất bơm model ISG65-100

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-100

Phụ kiện và kích thước lắp đặt bơm model ISG65-100

Phương thức lắp đặt bơm model ISG65-100
