Cấu tạo chung của bơm bánh răng đường kính 50mm KCB200
Vỏ bơm: Là phần bên ngoài của bơm, thường được làm từ gang hoặc thép, có chức năng bảo vệ các bộ phận bên trong và chịu lực từ môi trường hoạt động.
Hộp bơm: Là nơi chứa các bánh răng và tạo ra không gian để chứa chất lỏng. Hộp bơm thường được chế tạo từ gang hoặc thép, có các lỗ hút và đẩy để cho phép chất lỏng vào và ra khỏi bơm.
Bánh răng lớn (rotor): Bơm bánh răng KCB200 có hai bánh răng lớn, nhọn và có hình dạng bánh răng. Bánh răng lớn nằm trong hộp bơm và xoay xung quanh trục chính của bơm để tạo ra chuyển động chất lỏng.
Bánh răng nhỏ (pinion): Bơm bánh răng KCB200 cũng có hai bánh răng nhỏ, có hình dạng bánh răng và nằm ở giữa hai bánh răng lớn. Bánh răng nhỏ kết nối với trục động cơ hoặc nguồn năng lượng khác để tạo ra chuyển động quay cho bơm.
Lỗ hút và lỗ đẩy: Bơm bánh răng KCB200 có các lỗ hút và lỗ đẩy để cho phép chất lỏng vào và ra khỏi bơm. Khi bánh răng xoay, chất lỏng được hút vào các lỗ hút và sau đó đẩy ra qua các lỗ đẩy.
Trục chính: Là trục chịu tải trọng từ chuyển động quay của bánh răng và truyền động từ động cơ hoặc nguồn năng lượng khác vào bơm.
Tổng lực: Bơm bánh răng KCB200 có một tổng lực để điều chỉnh áp suất hoặc lưu lượng chất lỏng được cung cấp bởi bơm. Tổng lực thường gắn trên vỏ bơm và có thể được điều chỉnh để đáp ứng yêu cầu của quá trình hoạt động.
Ứng dụng trong sản xuất của bơm bánh răng đường kính 50mm KCB200
Bơm bánh răng đường kính 50mm KCB200 có nhiều ứng dụng trong ngành sản xuất. Dưới đây là một số ứng dụng phổ biến của bơm bánh răng KCB200 trong lĩnh vực sản xuất:
Sản xuất dầu và khí đốt: Bơm bánh răng KCB200 được sử dụng trong quá trình sản xuất, vận chuyển và cấp dầu và khí đốt. Chúng có thể được sử dụng để bơm dầu từ các bể chứa đến các thiết bị và máy móc khác nhau, hoặc để cung cấp dầu và khí đốt vào quy trình sản xuất.
Ngành chế biến thực phẩm: Bơm bánh răng KCB200 có thể được sử dụng trong quá trình chế biến thực phẩm để vận chuyển các chất lỏng như dầu ăn, siro, mật đường, nước ép trái cây và các loại hỗn hợp thực phẩm khác. Chúng có thể được sử dụng trong quy trình sản xuất bia, rượu, nước giải khát, sữa và sản phẩm sữa chua.
Sản xuất hóa chất: Bơm bánh răng KCB200 có thể được sử dụng trong ngành công nghiệp hóa chất để vận chuyển các chất lỏng hóa chất như axit, kiềm, dung môi và các chất lỏng khác. Chúng thường được sử dụng trong quy trình pha trộn, chế tạo và đóng gói các sản phẩm hóa chất.
Ngành công nghiệp chế tạo: Bơm bánh răng KCB200 có thể được sử dụng trong quy trình sản xuất và vận chuyển các chất lỏng trong ngành công nghiệp chế tạo. Chúng có thể được sử dụng để bơm dầu làm mát, chất bôi trơn, nước làm mát và các chất lỏng khác trong máy móc và thiết bị chế tạo.
Bảng thông số kỹ thuật của bơm bánh răng đường kính 50mm KCB200
| Model | Đường kính hút - xả ( mm ) | Lưu lượng ( m3 ) | Áp suất ( Bar ) | Động cơ ( kw ) | Đẩy cao ( m ) | Vật liệu |
| KCB 200 | 50 | 12 | 3.3 | 4 | 33 | Gang Thép |

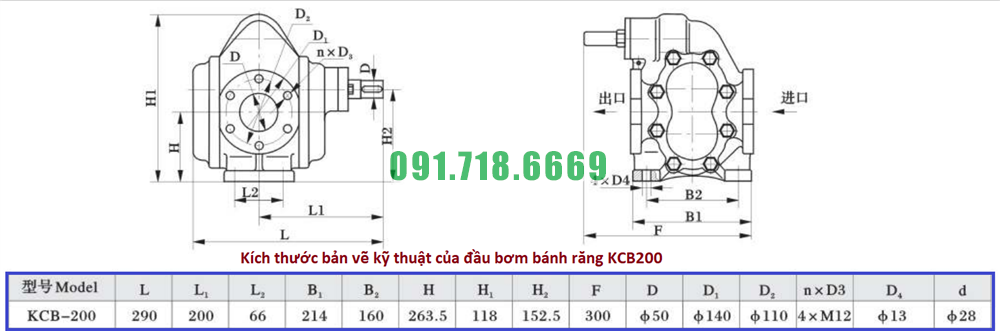

Bản vẽ kỹ thuật của bơm bánh răng đường kính 50mm KCB200

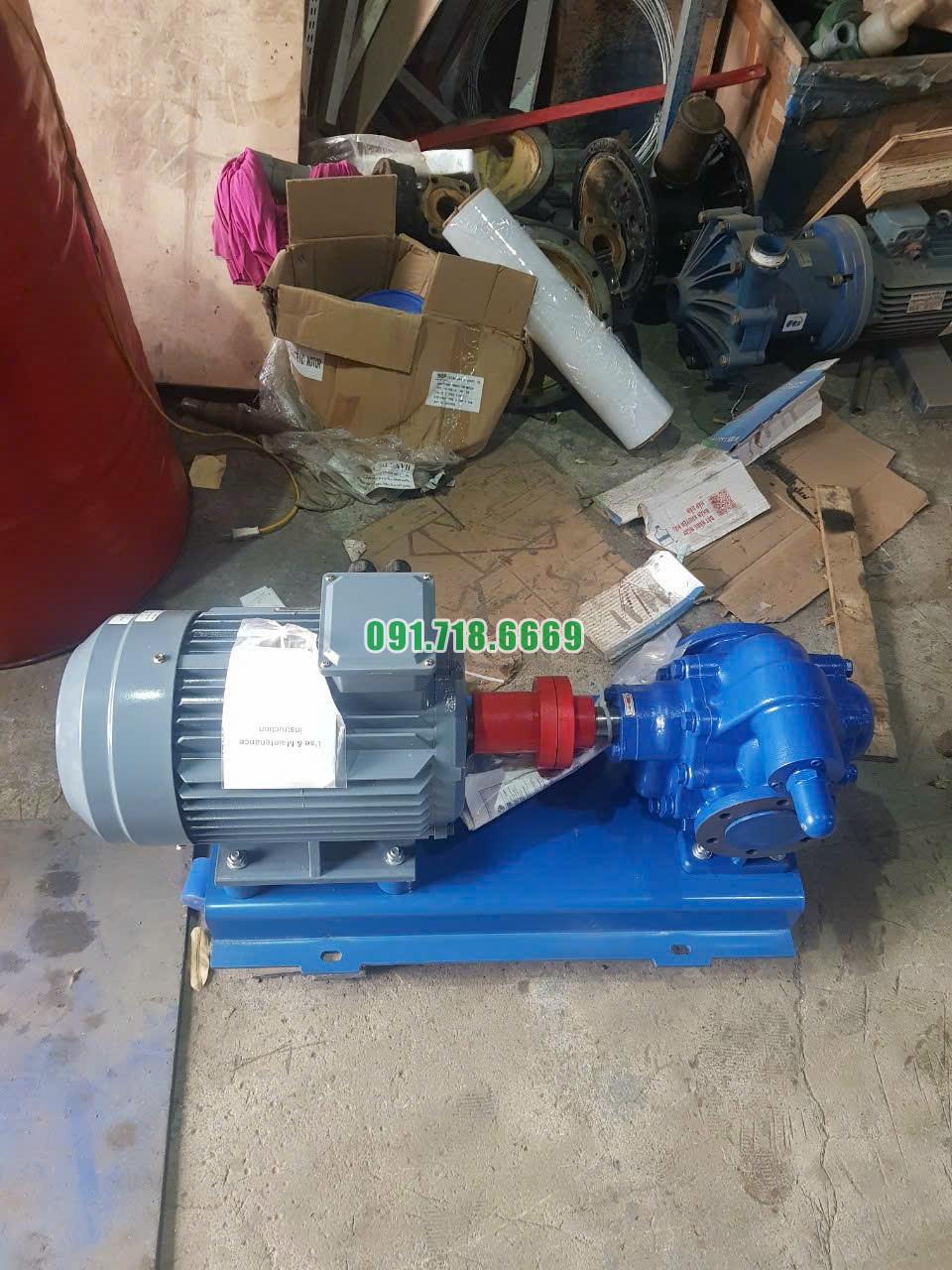

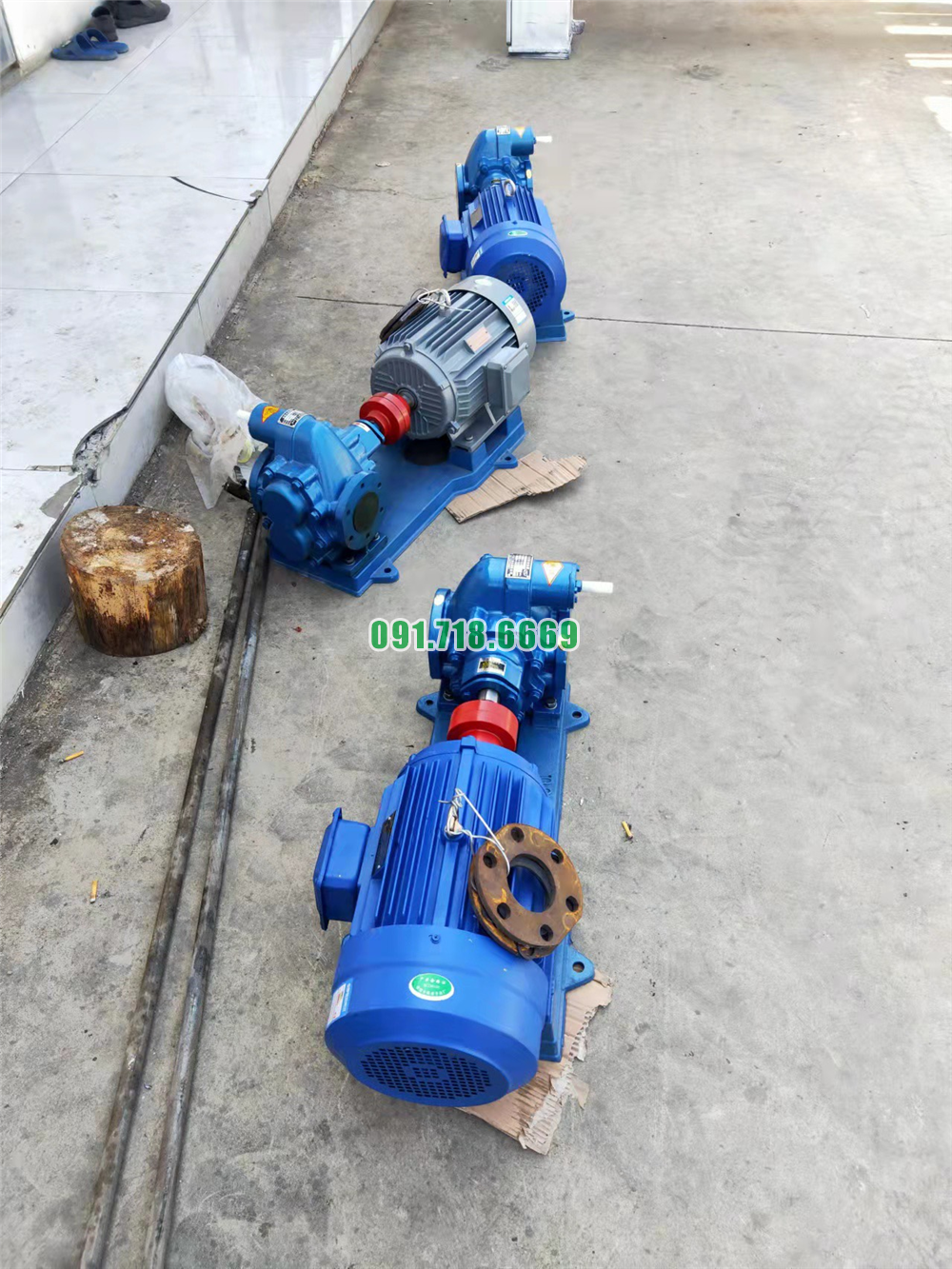

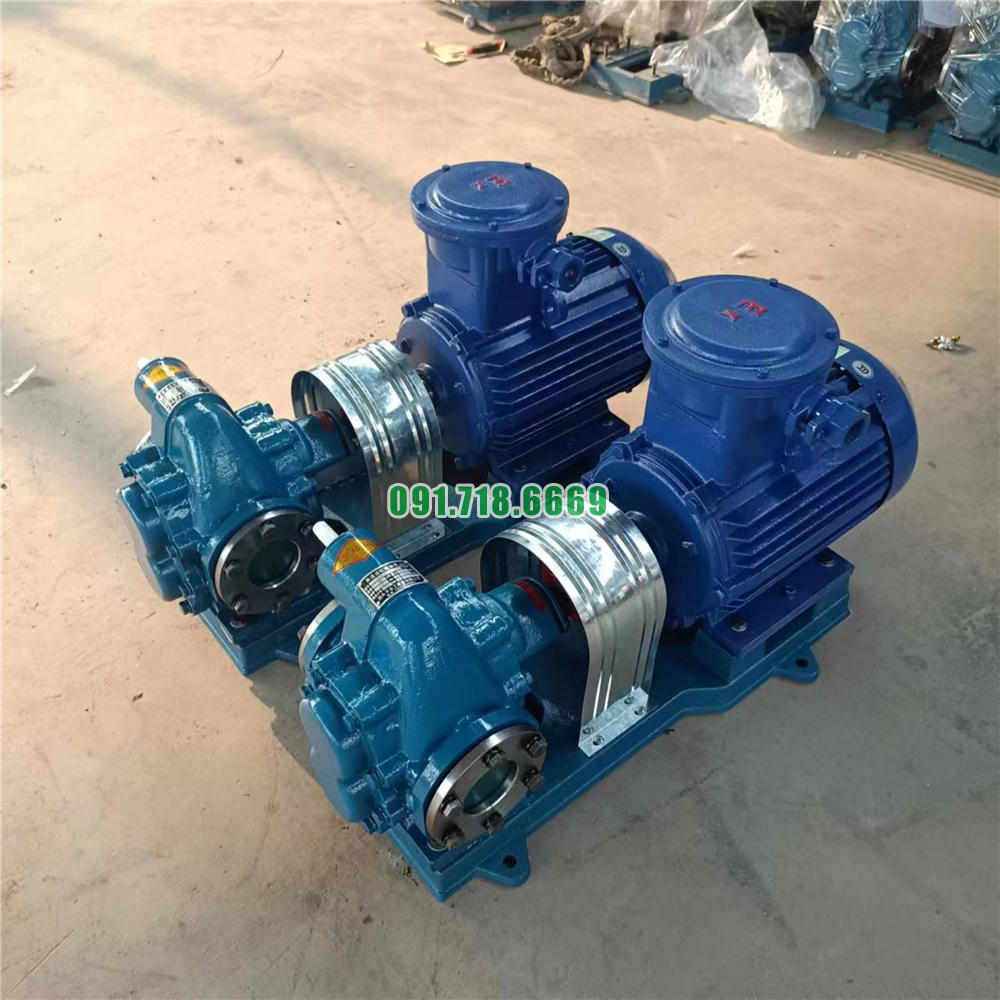

Những hình ảnh sản phẩm thực tế bơm bánh răng đường kính 50mm KCB200
