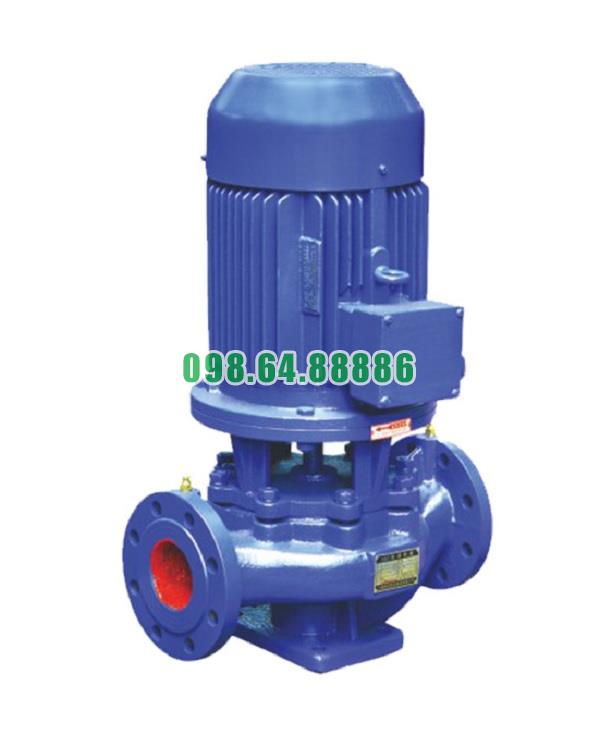

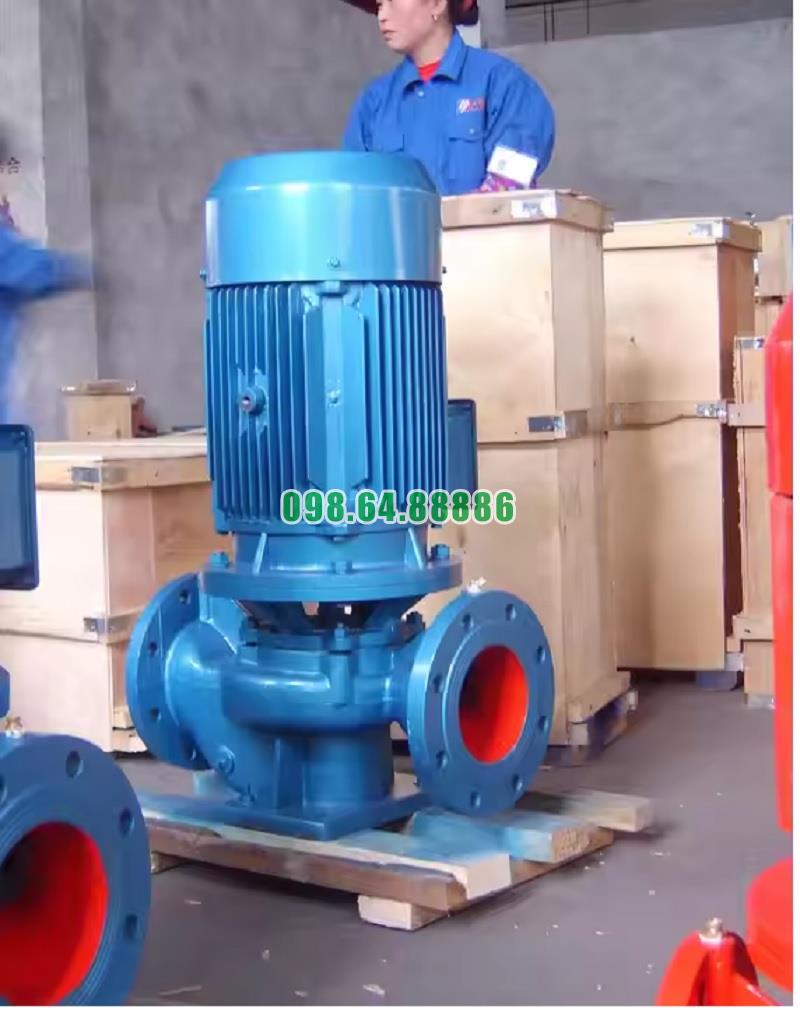

Bơm hút xả đặt nằm thẳng, bơm trục đứng ISG65-160A, IRG65-160A 4kw, 23.4 m3/h

Thiết kế tối ưu của Bơm hút xả đặt nằm thẳng model ISG65-160A, IRG65-160A

Cấu trúc hút – xả thẳng hàng (inline)

Bơm ISG65-160A và IRG65-160A được thiết kế với kiểu hút và xả nằm trên cùng một trục thẳng hàng, giúp dòng chất lỏng di chuyển xuyên suốt mà không bị đổi hướng đột ngột. Kiểu thiết kế này mang lại nhiều lợi ích vượt trội:

Giảm tổn thất áp suất do dòng chảy không bị phân tán

Tiết kiệm không gian, đặc biệt trong các hệ thống đường ống chật hẹp

Tăng hiệu quả truyền động thủy lực, giúp lưu lượng ổn định hơn

Phù hợp với các hệ thống tuần hoàn, tăng áp, cấp nước cao tầng, HVAC và xử lý nước

Trục đứng đồng tâm với động cơ

Bơm sử dụng thiết kế đồng trục với động cơ điện, nghĩa là trục bơm và trục motor nằm thẳng hàng, quay đồng tốc. Ưu điểm rõ rệt của thiết kế này là:

Không cần hộp giảm tốc, đỡ trục hay khớp nối trung gian

Hạn chế lệch trục, giảm rung lắc và tăng độ bền bạc đạn

Giúp lắp đặt nhanh chóng, không phải căn chỉnh phức tạp

Tạo ra hệ thống gọn gàng, thẩm mỹ và dễ bảo trì

Buồng bơm và cánh bơm thiết kế thủy lực hiệu quả

Cánh bơm ly tâm được tối ưu bằng phần mềm mô phỏng thủy lực để đạt:

Hiệu suất cao (thường >70%)

Áp lực ra đều, lưu lượng ổn định

Khả năng tự hút ban đầu tốt khi mồi đúng cách

Tùy model có thể dùng cánh kín hoặc bán kín, phù hợp với chất lỏng sạch hoặc có lẫn tạp nhẹ

Buồng bơm có đường dẫn dòng cong trơn, hạn chế xoáy ngược và giảm tổn thất ma sát

Kích thước nhỏ gọn, phù hợp nhiều vị trí lắp đặt

Toàn bộ cụm bơm được thiết kế theo chiều đứng, giúp:

Tiết kiệm diện tích mặt sàn, phù hợp với phòng kỹ thuật nhỏ

Lắp gọn vào hệ thống đường ống theo trục đứng mà không cần xây móng lớn

Dễ bố trí trong giếng kỹ thuật, tầng hầm, trạm bơm hoặc dưới sàn

Đây là giải pháp lý tưởng cho các công trình cao tầng, khách sạn, bệnh viện, khu dân cư hiện đại

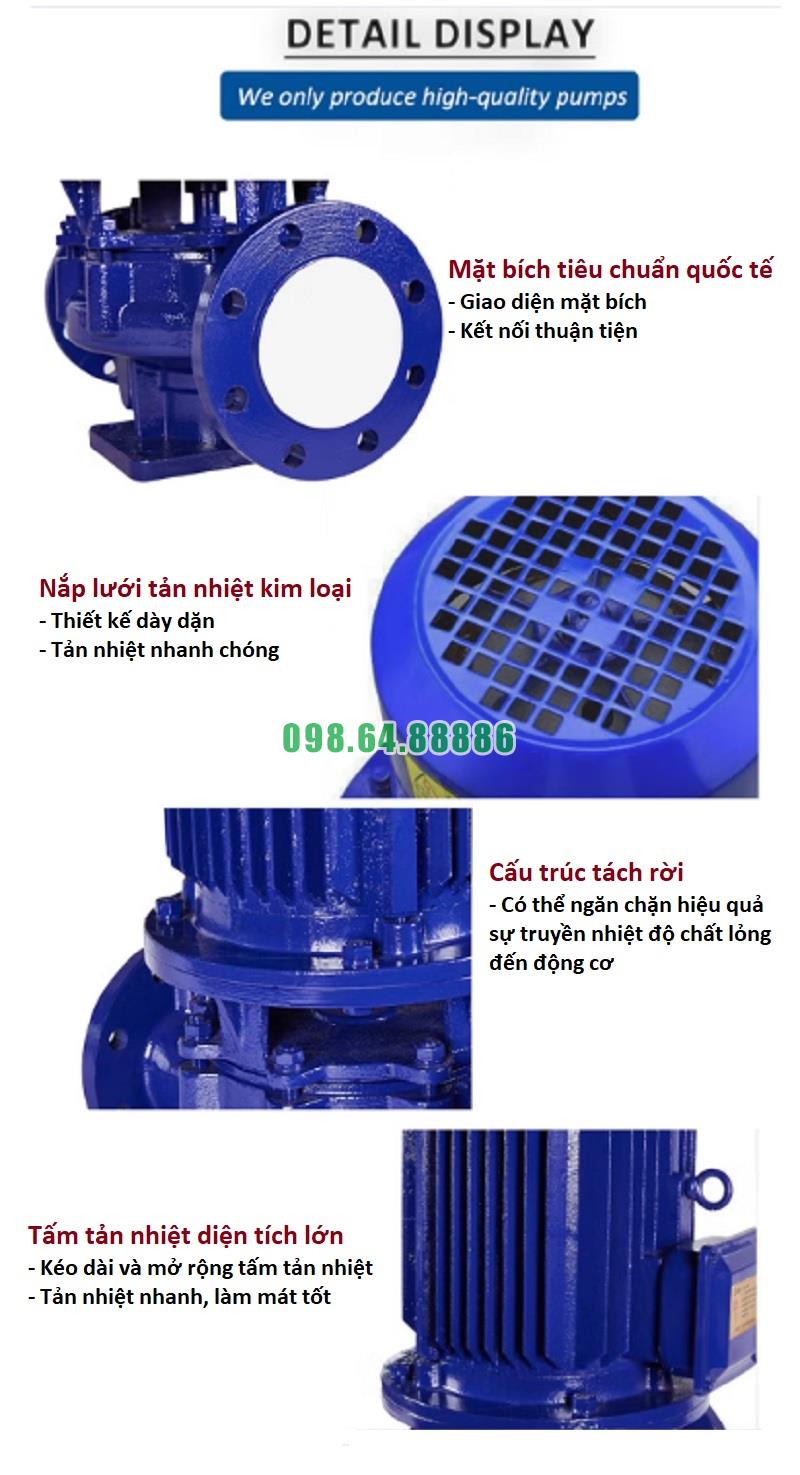

Mặt bích kết nối tiêu chuẩn công nghiệp

Model ISG65-160A, IRG65-160A sử dụng mặt bích DN65 tiêu chuẩn, cho phép:

Dễ dàng nối với ống thép, ống nhựa HDPE hoặc ống gang

Đảm bảo kín khít khi lắp đặt, giảm thiểu rò rỉ

Thuận tiện trong việc tháo lắp, thay thế hoặc bảo trì định kỳ

Vật liệu chế tạo đa dạng và bền bỉ

Tùy theo môi trường sử dụng, thân bơm và cánh bơm có thể làm bằng:

Gang xám – cho nước sạch, nước cấp sinh hoạt

Inox 304 – cho hệ thống có tính ăn mòn nhẹ, nước nóng, hóa chất loãng

Inox 316 – cho môi trường hóa chất nặng hoặc nước biển

Phớt cơ khí bằng ceramic, silicon carbide hoặc tungsten carbide giúp tăng tuổi thọ và chống rò rỉ

Tích hợp tốt với hệ thống điều khiển tự động

Bơm dễ dàng kết hợp với:

Biến tần để điều chỉnh tốc độ theo nhu cầu

Cảm biến áp suất để duy trì áp lực ổn định

Rơle bảo vệ quá tải, quá nhiệt

Điều này giúp tiết kiệm năng lượng, tăng độ an toàn và kéo dài tuổi thọ thiết bị

Thiết kế tối ưu của bơm hút xả đặt nằm thẳng model ISG65-160A, IRG65-160A thể hiện ở sự kết hợp giữa cấu trúc inline thông minh, hiệu suất thủy lực cao, vật liệu bền và khả năng tích hợp linh hoạt với hệ thống. Đây là lựa chọn lý tưởng cho các công trình cần bơm có kích thước gọn, lắp đặt dễ, vận hành êm, bảo trì nhanh và đảm bảo hiệu quả trong dài hạn

Giải thích cơ chế hoạt động của bơm hút xả đặt nằm thẳng model ISG65-160A, IRG65-160A

Nguyên lý chung: Bơm ly tâm một cấp

Bơm ISG65-160A và IRG65-160A hoạt động theo nguyên lý lực ly tâm. Khi động cơ vận hành, nó làm trục bơm quay, kéo theo cánh bơm quay trong buồng xoắn. Cơ chế chính của quá trình này bao gồm:

1. Chất lỏng được hút vào tâm cánh bơm (vùng áp suất thấp)

2. Khi cánh quay, lực ly tâm đẩy chất lỏng từ tâm cánh ra mép ngoài với tốc độ cao

3. Năng lượng vận tốc này được chuyển hóa thành áp suất động và áp suất tĩnh, giúp chất lỏng chảy ra cửa xả với áp lực mạnh

Thiết kế hút – xả đồng trục (inline)

Điểm nổi bật trong thiết kế của bơm ISG/IRG là cửa hút và cửa xả được đặt thẳng hàng theo phương ngang, còn trục bơm thì bố trí thẳng đứng. Thiết kế này tạo ra một cơ chế hút – đẩy trực tiếp, đồng trục, giúp:

• Dòng chảy di chuyển theo đường thẳng, hạn chế tổn thất năng lượng do thay đổi hướng dòng chảy

• Áp suất đầu ra ổn định và phân bố đều trong hệ thống đường ống

• Giảm ma sát và hiện tượng rung lắc, từ đó tăng hiệu suất truyền động

Truyền động trực tiếp từ mô-tơ đến cánh bơm

• Động cơ điện được lắp trực tiếp với trục bơm, không qua dây đai hay hộp số

• Khi mô-tơ quay, trục bơm đồng trục cũng quay, kéo cánh bơm tạo lực ly tâm

• Cơ chế này giúp truyền năng lượng hiệu quả hơn, giảm tổn thất, giảm rung và tăng tuổi thọ

Lưu trình vận hành cụ thể

1. Khởi động mô-tơ → trục bơm quay

2. Cánh bơm quay, tạo vùng chân không ở tâm cánh → hút chất lỏng vào từ cửa hút

3. Lực ly tâm đẩy chất lỏng ra ngoại vi → chuyển hóa thành áp lực

4. Chất lỏng được đẩy thẳng qua cửa xả, đi vào hệ thống đường ống

5. Chu trình lặp lại liên tục, duy trì dòng chảy mạnh mẽ, ổn định

Tối ưu dòng chảy và hạn chế tổn thất

• Thiết kế buồng bơm và cánh được tối ưu để tạo dòng chảy trơn tru, ít xoáy rối

• Cấu trúc đơn giản, không có khớp nối trung gian, giúp giảm điểm hao hụt áp lực

• Dễ dàng điều chỉnh lưu lượng và áp bằng cách thay đổi tốc độ quay mô-tơ (kết hợp biến tần)

Hệ thống làm kín và bảo vệ

• Phớt cơ khí ngăn nước rò rỉ tại trục quay, hoạt động ổn định dưới áp suất và nhiệt độ cao

• Vòng bi và bạc đạn giúp trục quay êm, giảm ma sát và tăng độ bền

• Có thể kết hợp với cảm biến áp suất, rơ-le nhiệt, biến tần để bảo vệ quá tải và vận hành an toàn

Thông số kỹ thuật và kích thước bơm model ISG65-160A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-160A

Đường cong hiệu suất bơm model ISG65-160A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-160A

Phụ kiện và kích thước lắp đặt bơm model ISG65-160A

Phương thức lắp đặt bơm model ISG65-160A
