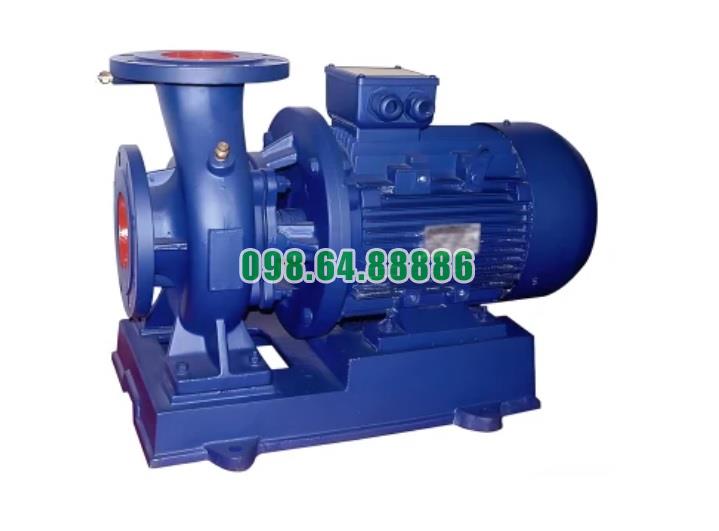

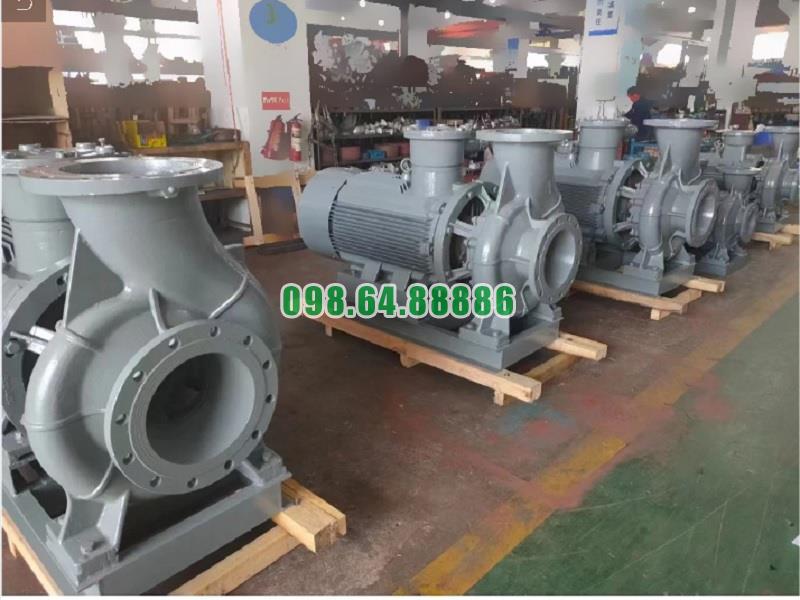

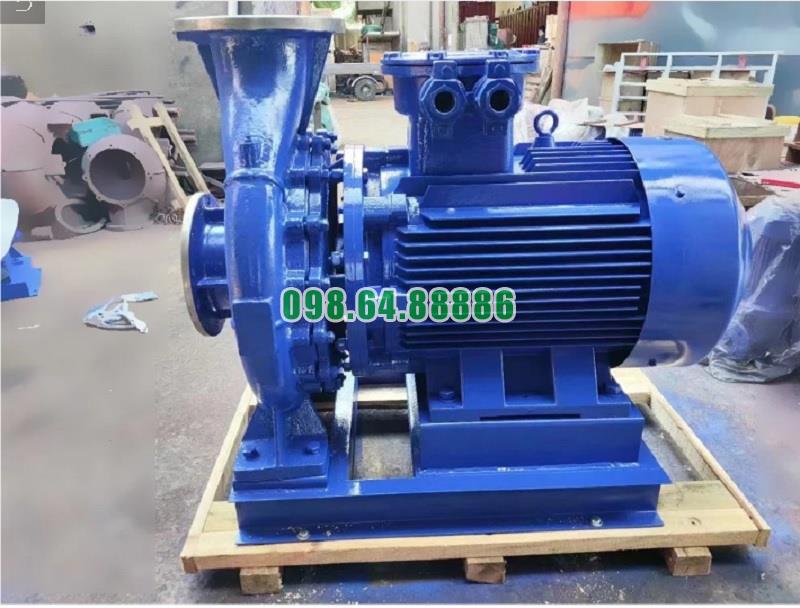

Cấu tạo của bơm nước trục ngang model SLW100- ISW100-160-I công suất 22 kw đẩy cao 36m
Bơm nước trục ngang SLW100-ISW100-160-I với công suất 22 kW và đẩy cao 36m có cấu tạo gồm nhiều bộ phận quan trọng giúp đảm bảo hiệu suất làm việc cao, độ bền lâu dài và khả năng vận hành ổn định. Dưới đây là cấu tạo chi tiết của bơm này:
1. Thân bơm (Pump casing)
- Chất liệu: Thân bơm thường được làm từ gang hoặc thép không gỉ để đảm bảo độ bền và khả năng chống ăn mòn. Vật liệu này giúp bảo vệ bơm khỏi các yếu tố môi trường và tăng tuổi thọ của bơm.
- Thiết kế thân bơm: Thân bơm có thiết kế trục ngang, giúp bơm hoạt động ổn định với ít rung động. Thân bơm có các cổng hút và xả nước, với cửa hút nằm ngang và cửa xả thẳng đứng, tạo điều kiện thuận lợi cho việc kết nối với các hệ thống đường ống.
2. Cánh bơm (Impeller)
- Chất liệu: Cánh bơm thường được làm từ hợp kim chống mài mòn hoặc thép không gỉ. Cánh bơm được thiết kế để tối ưu hóa quá trình hút và xả nước, mang lại hiệu suất cao và giảm thiểu tổn thất năng lượng.
- Chức năng: Cánh bơm giúp tạo ra lực ly tâm để đẩy nước từ cổng hút vào cổng xả, đồng thời tạo ra áp suất cần thiết để đẩy nước đi xa. Cánh bơm có thể được thiết kế với một hoặc hai lớp tùy theo yêu cầu hiệu suất.
3. Trục bơm (Shaft)
- Vật liệu: Trục bơm thường làm bằng thép carbon hoặc thép không gỉ để chịu lực xoắn và không bị mài mòn trong quá trình hoạt động.
- Chức năng: Trục bơm truyền chuyển động quay từ động cơ đến cánh bơm, giúp cánh bơm quay và tạo lực ly tâm đẩy nước ra khỏi bơm.
4. Phốt cơ khí (Mechanical Seal)
- Chất liệu: Phốt cơ khí thường làm từ chất liệu chịu mài mòn và chịu được nhiệt độ cao như carbon, gốm hoặc thép không gỉ.
- Chức năng: Phốt cơ khí có nhiệm vụ ngăn chặn sự rò rỉ chất lỏng giữa trục bơm và thân bơm, bảo vệ bơm khỏi mất nước và đảm bảo hiệu quả vận hành liên tục mà không gây rò rỉ.
5. Động cơ (Motor)
- Công suất: Động cơ của bơm có công suất 22 kW, giúp bơm vận hành ổn định với lưu lượng lớn lên đến 192 m³/h và đẩy cao lên đến 36m.
- Thiết kế: Động cơ có thể là động cơ điện xoay chiều (AC) hoặc động cơ không đồng bộ, tùy thuộc vào yêu cầu về hiệu suất và tính năng của hệ thống. Động cơ được kết nối trực tiếp với trục bơm qua các khớp nối, đảm bảo sự chuyển động quay liên tục và ổn định.
6. Vòng bi (Bearings)
- Chất liệu: Vòng bi được làm từ thép không gỉ hoặc chất liệu chịu mài mòn để đảm bảo khả năng chịu tải và giảm ma sát trong quá trình vận hành.
- Chức năng: Vòng bi giúp giảm ma sát giữa các bộ phận quay (như trục bơm), đảm bảo sự vận hành trơn tru và giảm thiểu mài mòn của các bộ phận.
7. Bảng điều khiển và bảo vệ (Control Panel and Protection)
- Chức năng: Bảng điều khiển giúp theo dõi và điều chỉnh các thông số hoạt động của bơm như dòng điện, nhiệt độ, và tốc độ quay. Các hệ thống bảo vệ như bảo vệ quá tải hoặc bảo vệ chống cháy giúp bảo vệ động cơ và bơm khỏi các sự cố không mong muốn.
- Bảo vệ động cơ: Các thiết bị bảo vệ này giúp ngắt nguồn điện khi phát hiện sự cố như quá nhiệt hoặc quá tải, đảm bảo an toàn trong vận hành.
8. Phần kết nối đường ống (Flanges)
- Chất liệu: Các flanges kết nối có thể được làm từ gang hoặc thép không gỉ, tùy theo yêu cầu của hệ thống và chất lỏng được bơm.
- Chức năng: Các flanges dùng để kết nối bơm với hệ thống ống dẫn nước, giúp dễ dàng lắp đặt và thay thế các bộ phận mà không cần tháo dỡ toàn bộ bơm.
9. Hệ thống làm mát (Cooling System)
- Chức năng: Một số loại bơm có thể được trang bị hệ thống làm mát riêng để làm mát động cơ và các bộ phận quay trong quá trình vận hành. Hệ thống này thường sử dụng nước làm mát hoặc gió để giữ nhiệt độ của động cơ và các bộ phận ở mức an toàn.
Bơm nước trục ngang SLW100-ISW100-160-I có cấu tạo chắc chắn và hiệu quả cao. Các bộ phận chính bao gồm thân bơm, cánh bơm, trục bơm, phốt cơ khí, động cơ, và vòng bi, tất cả đều được thiết kế để đảm bảo hiệu suất ổn định và độ bền cao trong suốt quá trình vận hành. Hệ thống này có thể hoạt động liên tục mà không gặp sự cố, đáp ứng được các yêu cầu khắt khe trong các ứng dụng cấp nước công nghiệp, xử lý nước thải, hoặc làm mát
Tính năng của bơm nước trục ngang model SLW100- ISW100-160-I công suất 22 kw đẩy cao 36m
Bơm nước trục ngang SLW100-ISW100-160-I với động cơ 22 kW và đẩy cao lên đến 36m sở hữu nhiều tính năng vượt trội giúp tăng cường hiệu suất hoạt động và phù hợp với nhiều ứng dụng công nghiệp. Dưới đây là các tính năng chính của bơm này:
1. Thiết kế trục ngang
- Cấu trúc trục ngang giúp giảm thiểu độ rung và tiếng ồn khi bơm vận hành, đồng thời dễ dàng lắp đặt và bảo trì. Thiết kế này cũng giúp bơm hoạt động ổn định và hiệu quả hơn trong suốt thời gian dài.
2. Động cơ mạnh mẽ 22 kW
- Động cơ 22 kW giúp bơm vận hành với công suất lớn, phù hợp với các ứng dụng cần lưu lượng nước lớn và đẩy cao trong các hệ thống công nghiệp. Động cơ này cũng được thiết kế để tiết kiệm năng lượng và giảm thiểu chi phí vận hành.
3. Lưu lượng và đẩy cao ấn tượng
- Lưu lượng lên đến 192 m³/h (tương đương khoảng 53.3 L/s) cho phép bơm xử lý khối lượng nước lớn trong thời gian ngắn.
- Đẩy cao 36m: Bơm có khả năng nâng nước lên cao tới 36m, lý tưởng cho các hệ thống cần áp lực nước cao như hệ thống cấp nước cho các tòa nhà cao tầng hoặc các ứng dụng cần truyền tải nước qua khoảng cách xa.
4. Cánh bơm hiệu quả cao
- Các cánh bơm ly tâm được thiết kế tối ưu để tạo ra lực đẩy lớn và giảm thiểu tổn thất năng lượng. Cánh bơm này giúp duy trì hiệu suất ổn định trong suốt quá trình vận hành và giảm thiểu sự hao mòn của các bộ phận quan trọng của bơm.
5. Khả năng chống ăn mòn và mài mòn
- Bơm được chế tạo từ các vật liệu chống ăn mòn và chịu được điều kiện làm việc khắc nghiệt. Điều này giúp bơm có tuổi thọ dài hơn và duy trì hiệu suất làm việc tốt, ngay cả khi phải xử lý các chất lỏng có tính ăn mòn hoặc có tạp chất.
6. Dễ dàng bảo dưỡng và thay thế bộ phận
- Thiết kế tháo lắp dễ dàng giúp việc bảo trì và thay thế các bộ phận của bơm trở nên nhanh chóng và tiện lợi. Các bộ phận như phớt cơ khí, vòng bi, và cánh bơm có thể được thay thế mà không cần tháo rời toàn bộ bơm.
7. Khả năng vận hành ổn định
- Bơm được thiết kế để vận hành ổn định trong suốt thời gian dài mà không gặp phải các vấn đề như quá tải hoặc giảm hiệu suất. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp yêu cầu độ tin cậy cao và liên tục.
8. Tích hợp công nghệ tiết kiệm năng lượng
- Động cơ 22 kW được tối ưu hóa để tiêu thụ ít năng lượng nhưng vẫn đảm bảo hoạt động hiệu quả, giúp giảm chi phí vận hành cho các hệ thống bơm trong các nhà máy, tòa nhà cao tầng, hoặc hệ thống cấp nước công nghiệp.
9. Khả năng điều chỉnh lưu lượng và áp suất
- Bơm có thể được điều chỉnh để thay đổi lưu lượng và áp suất theo nhu cầu cụ thể của hệ thống. Điều này giúp tối ưu hóa quá trình vận hành và tiết kiệm năng lượng khi không cần bơm hoạt động với công suất tối đa.
10. Đáp ứng nhiều yêu cầu ứng dụng
- Với các đặc tính như khả năng đẩy cao lên đến 36m và lưu lượng lớn, bơm SLW100-ISW100-160-I phù hợp với nhiều ứng dụng công nghiệp khác nhau, bao gồm cấp nước cho tòa nhà cao tầng, hệ thống xử lý nước thải, cấp nước làm mát trong nhà máy, và tưới tiêu nông nghiệp
Điều kiện làm việc bơm nước trục ngang model SLW100- ISW100-160-I công suất 22 kw đẩy cao 36m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

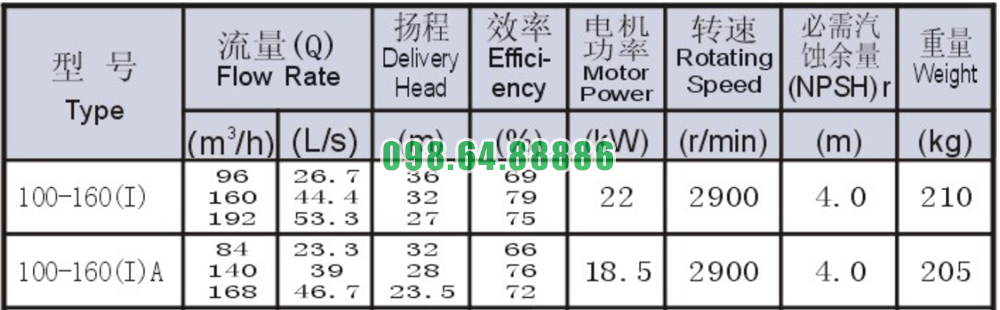

Bảng thông số kỹ thuật bơm nước trục ngang model SLW100- ISW100-160-I công suất 22 kw đẩy cao 36m

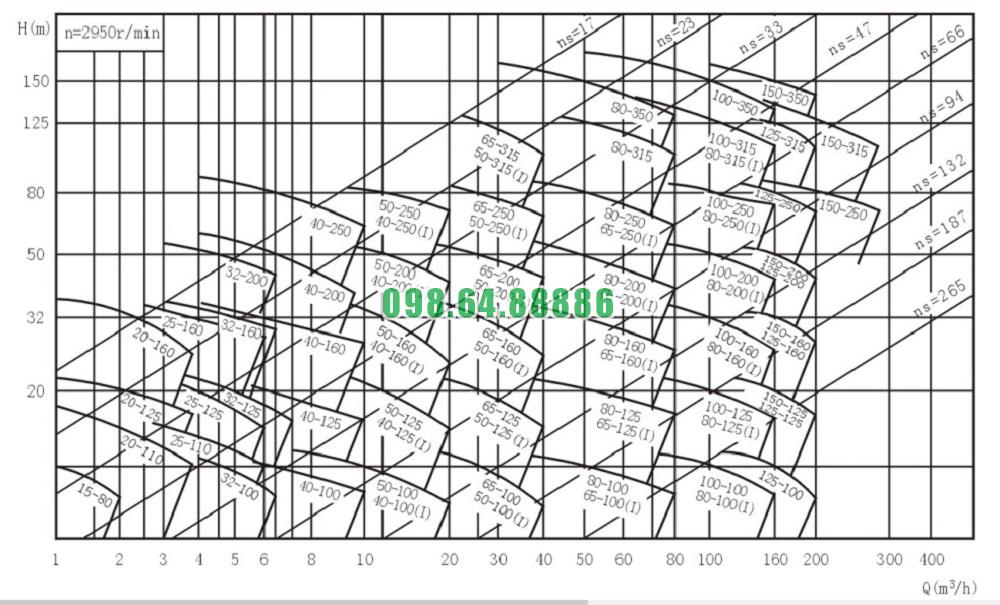

Đường cong hiệu suất bơm nước trục ngang model SLW100- ISW100-160-I công suất 22 kw đẩy cao 36m

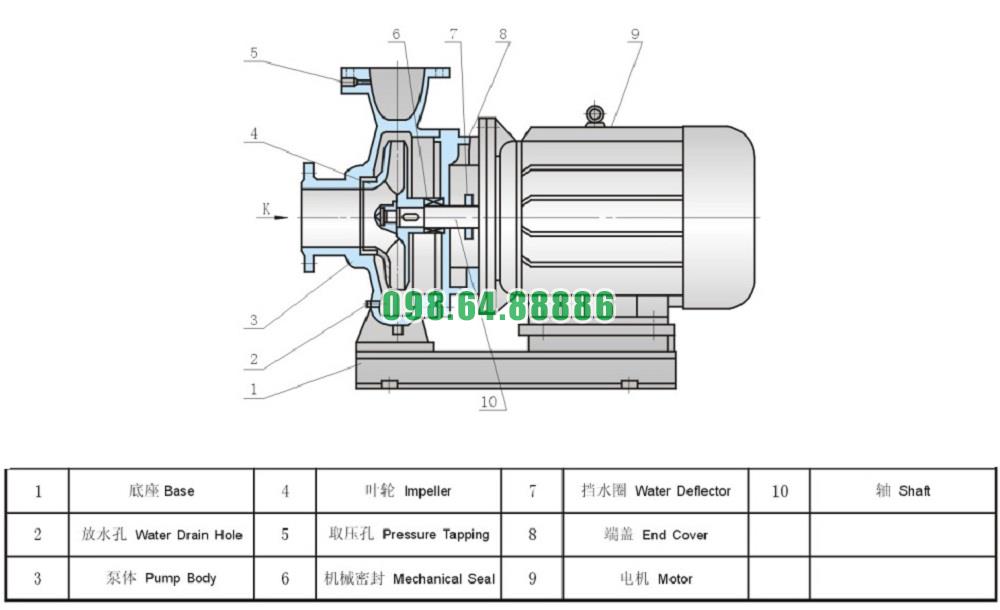

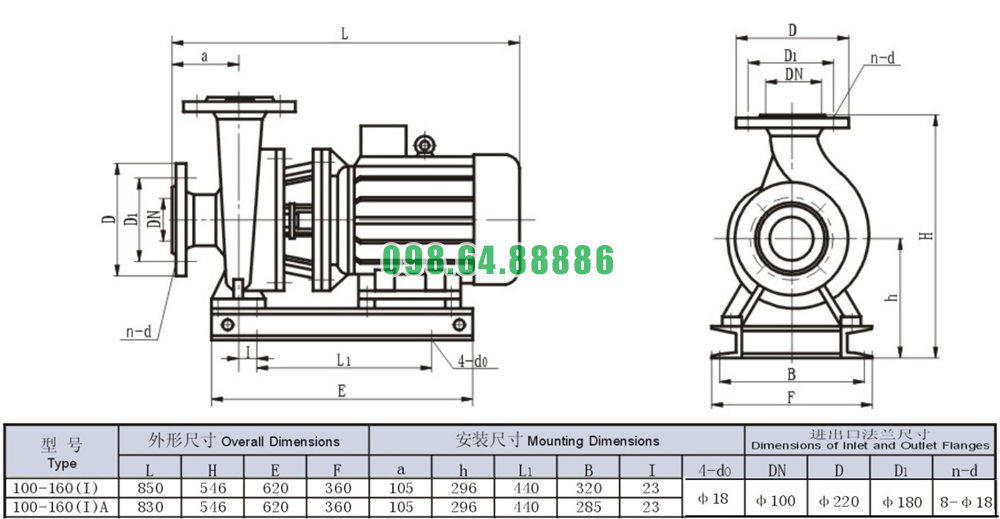

Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW100- ISW100-160-I công suất 22 kw đẩy cao 36m
