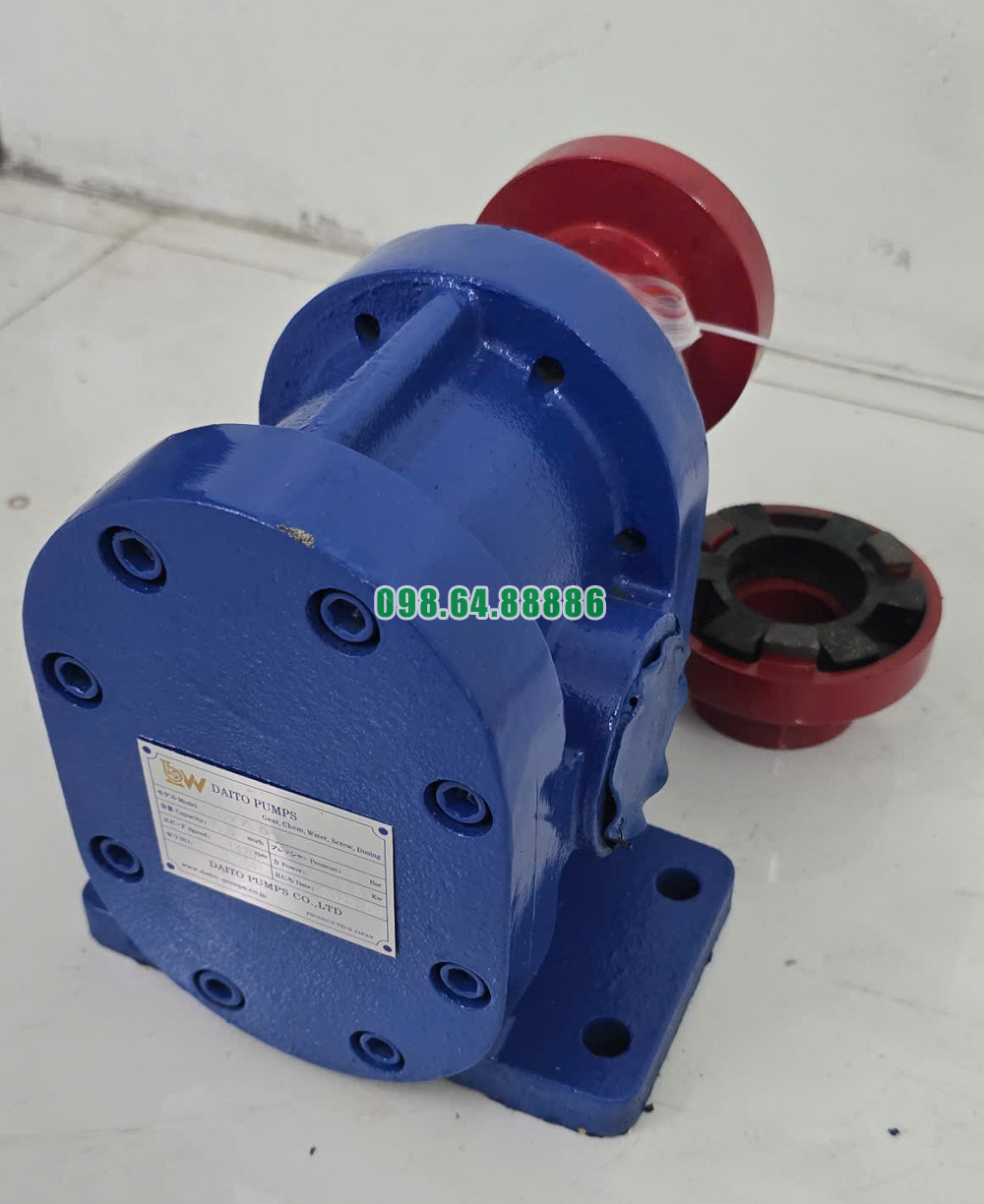

Được chế tạo từ gang đúc nguyên khối hoặc thép đúc dày, có khả năng chịu áp lực cao.
Bên trong thân bơm được gia công chính xác để tạo thành buồng bơm kín, nơi hai bánh răng quay và di chuyển chất lỏng.
Có cổng hút và cổng xả bố trí đối xứng, giúp dòng chảy đi thẳng, giảm tổn thất áp suất.

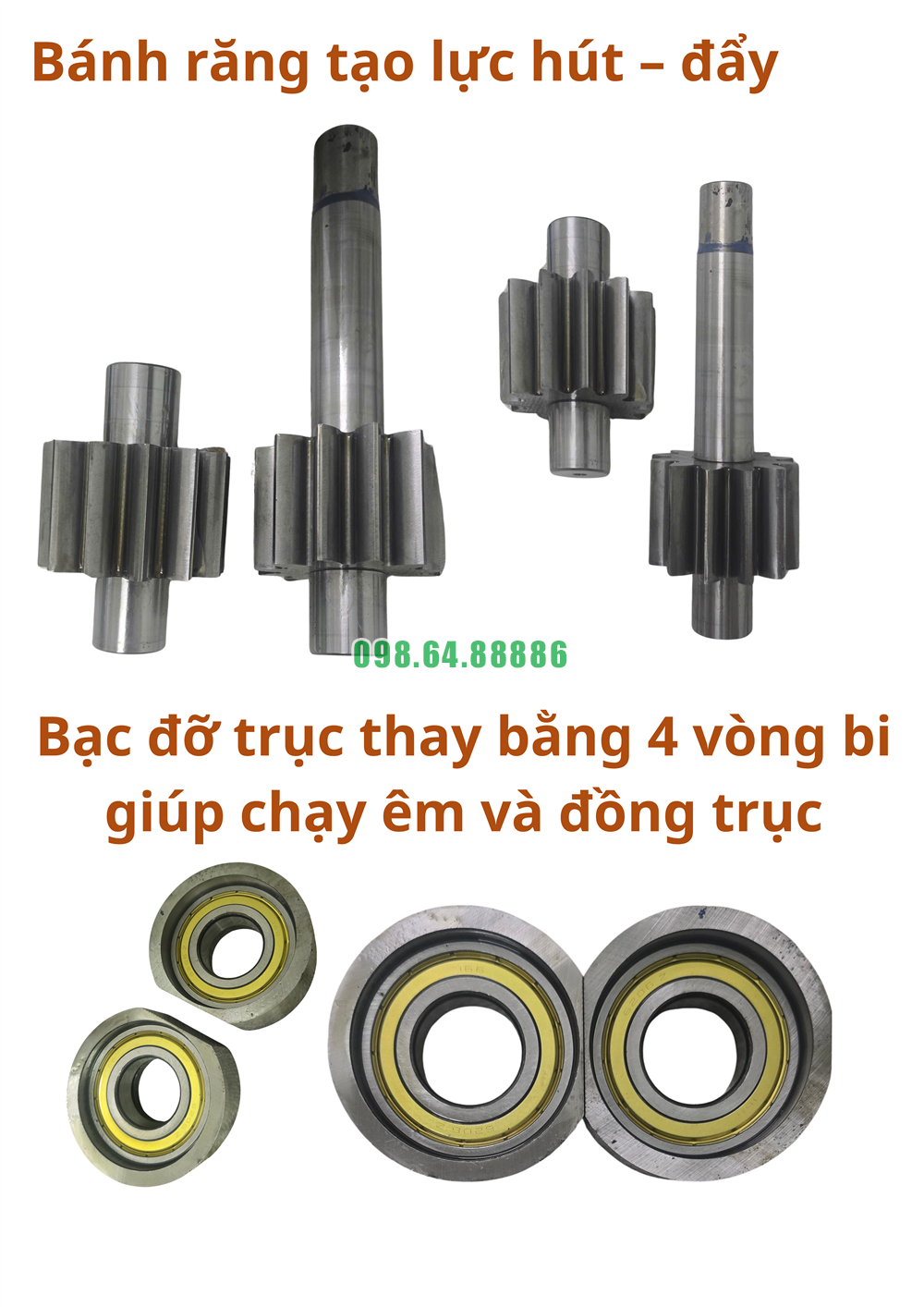

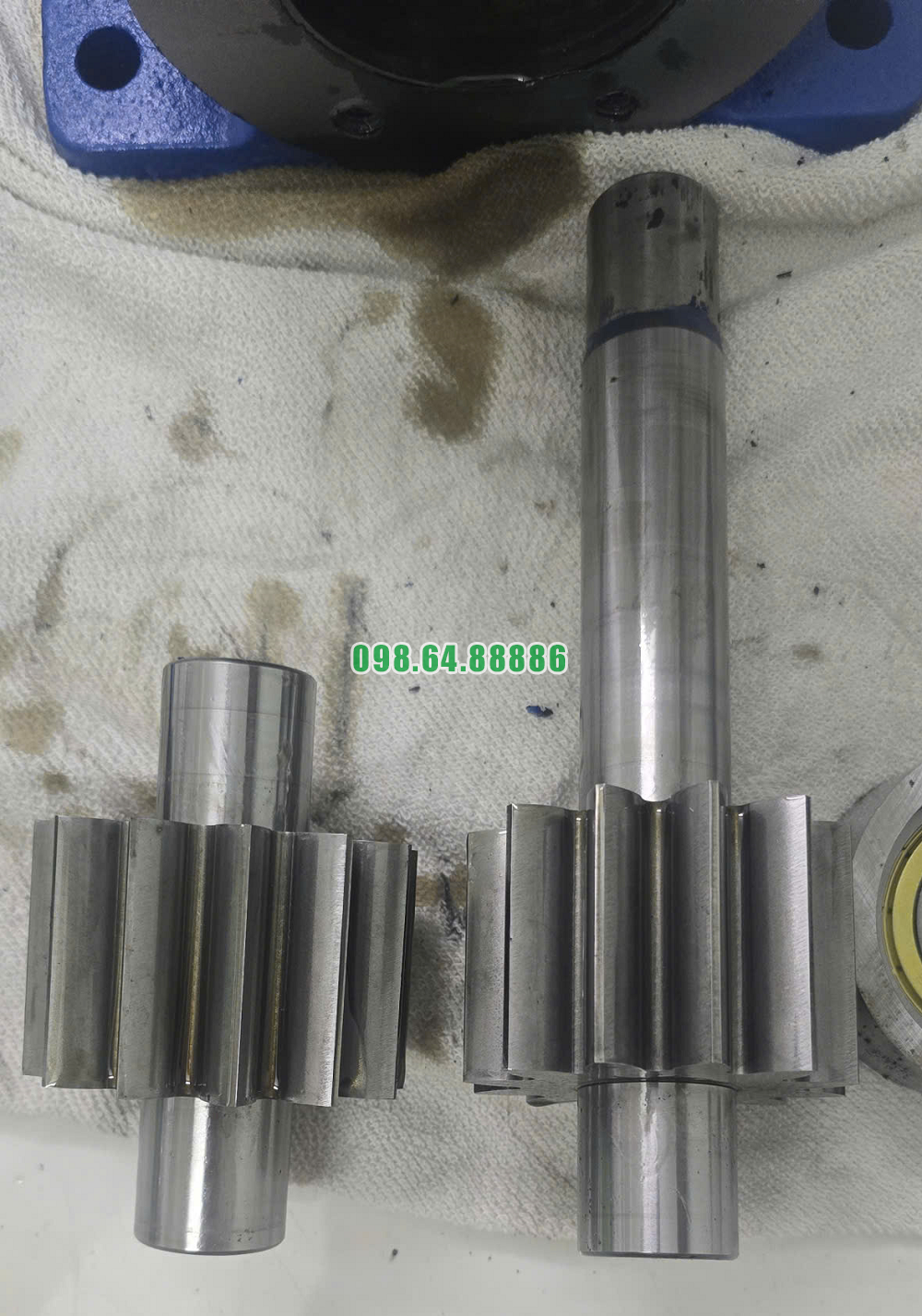

Là bộ phận quan trọng nhất, quyết định nguyên lý hoạt động của bơm.
Bánh răng chủ động gắn trực tiếp với trục dẫn động từ động cơ.
Bánh răng bị động quay nhờ sự ăn khớp với bánh răng chủ động.
Được chế tạo từ thép hợp kim tôi cứng, chịu mài mòn và tải trọng lớn.
Sự quay và ăn khớp của hai bánh răng tạo ra quá trình hút – vận chuyển – đẩy chất lỏng liên tục.
Trục nối giữa động cơ và bánh răng chủ động.
Chế tạo từ thép hợp kim cường độ cao, có khả năng chống xoắn và uốn.
Trục thường được xử lý nhiệt để tăng độ cứng, chống mài mòn trong quá trình làm việc.
Có nhiệm vụ giữ cho trục quay ổn định, giảm ma sát và tải trọng dọc trục.
Ổ đỡ được bôi trơn bằng dầu, giúp bơm hoạt động êm ái và bền bỉ hơn.
Bảo vệ bơm khỏi tình trạng rò rỉ chất lỏng ra ngoài.
Có thể là phớt cơ khí hoặc gioăng làm kín bằng vật liệu chịu nhiệt, chịu dầu.
Giữ cho áp suất trong bơm ổn định và bảo vệ ổ trục khỏi sự xâm nhập của chất lỏng.

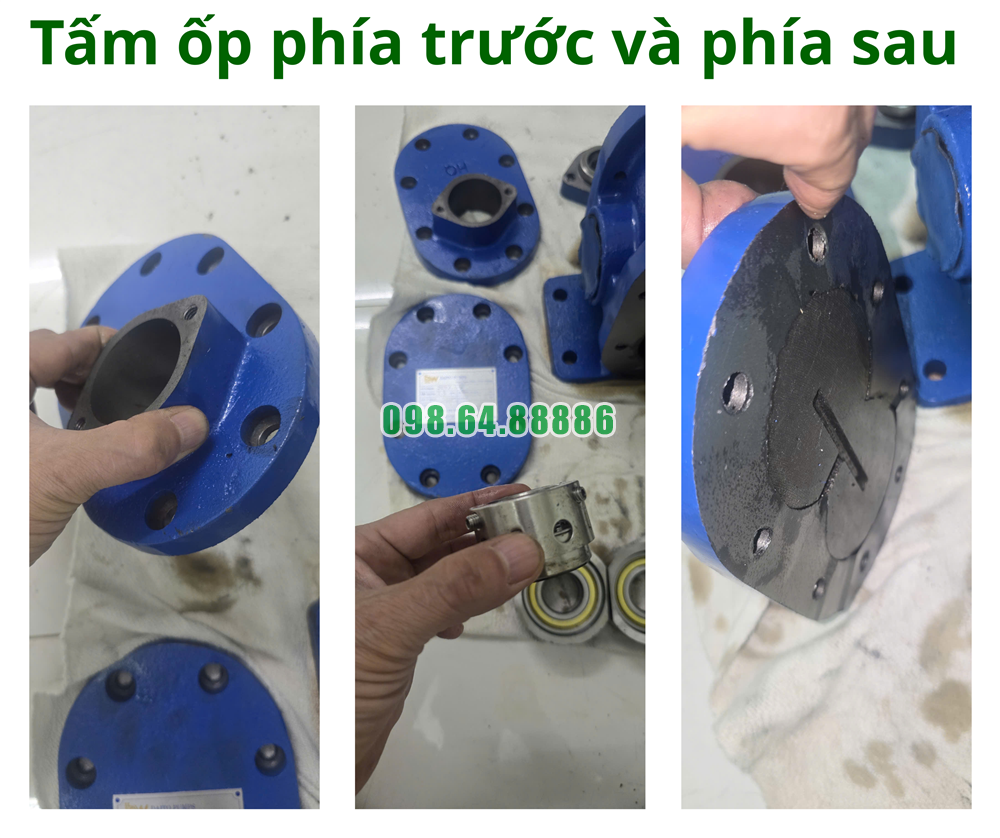

Giúp che chắn và cố định bánh răng cùng trục bên trong thân bơm.
Thiết kế dễ tháo lắp, thuận tiện cho việc bảo dưỡng, kiểm tra hoặc thay thế phụ kiện.
Khoang hút: nơi bánh răng tách ra khỏi điểm ăn khớp, tạo áp suất âm, hút chất lỏng vào bơm.
Khoang xả: nơi hai bánh răng ăn khớp trở lại, ép chất lỏng và đẩy ra ngoài hệ thống.
Sự kín khít của hai khoang này quyết định hiệu suất thể tích của bơm.
Bơm có dầu bôi trơn tuần hoàn cho ổ trục và bánh răng.
Bôi trơn tốt giúp giảm ma sát, tản nhiệt, kéo dài tuổi thọ của các chi tiết quay.
Một số phiên bản được tích hợp van an toàn trên thân bơm.
Van này có nhiệm vụ bảo vệ bơm trong trường hợp áp suất tăng cao bất thường, tránh hỏng hóc bánh răng hoặc trục.

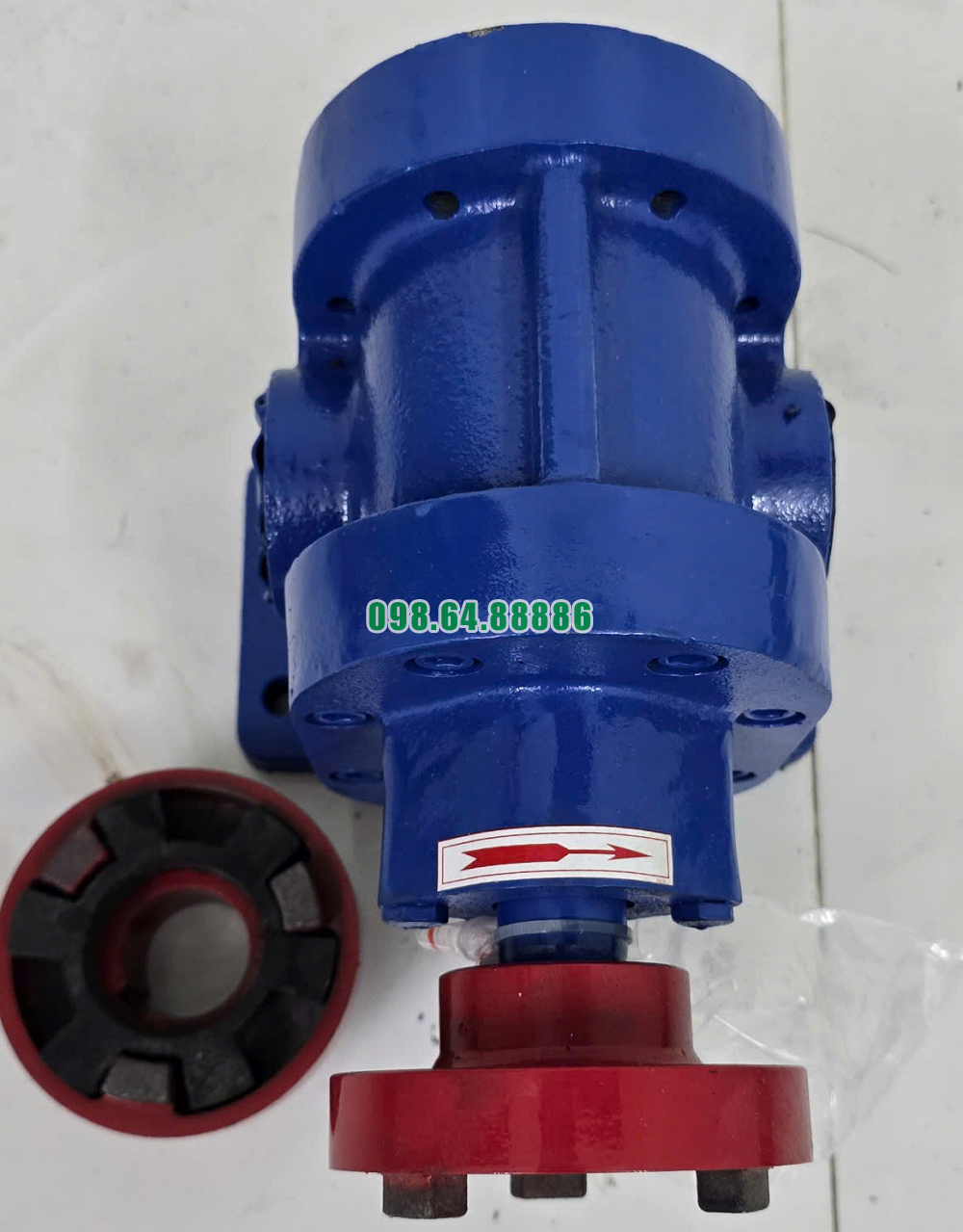

Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS có cấu tạo đơn giản nhưng chắc chắn, gồm các bộ phận chính: thân bơm gang đúc, bánh răng chủ động – bị động bằng thép tôi cứng, trục bơm, ổ đỡ, phớt làm kín, nắp bơm và hệ thống bôi trơn. Chính sự kết hợp của các chi tiết này giúp bơm đạt hiệu suất cao, lưu lượng ổn định, chịu tải tốt và vận hành bền bỉ trong môi trường công nghiệp nặng.
Trong công nghiệp, dầu FO, dầu nhờn, hóa chất, dung môi, nhựa đường thường chứa thành phần có tính axit nhẹ, kiềm hoặc tạp chất gây oxy hóa. Nếu vật liệu bơm không có khả năng chống ăn mòn, các chi tiết như bánh răng, trục, phớt sẽ nhanh chóng bị hỏng, dẫn đến rò rỉ và giảm hiệu suất. Vì vậy, thiết kế chống ăn mòn là yếu tố then chốt trong đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS.
Vỏ bơm: thường dùng gang cầu phủ sơn epoxy hoặc inox 304/316 đối với môi trường có tính ăn mòn cao.
Bánh răng: làm từ thép hợp kim tôi cứng phủ lớp chống mài mòn; trong môi trường đặc biệt có thể dùng thép không gỉ hoặc hợp kim niken.
Trục bơm: chế tạo bằng thép hợp kim crom hoặc inox 316L, chống oxy hóa và mài mòn.
Phớt làm kín: dùng carbon, ceramic, silicon carbide hoặc PTFE (Teflon) để chống rò rỉ và chống tác động hóa chất.
Gioăng, vòng đệm: làm từ Viton, PTFE hoặc cao su chịu dầu để tăng độ kín và bền trước dung môi.
Sơn phủ epoxy hoặc polyurethane bên trong vỏ bơm để ngăn oxy hóa.
Mạ crom cứng hoặc niken cho trục và bánh răng để tăng tuổi thọ.
Xử lý nhiệt và đánh bóng bề mặt để giảm ma sát, hạn chế điểm gỉ sét.
Khe hở giữa bánh răng và vỏ bơm nhỏ, giúp chất lỏng khó lưu lại gây ăn mòn cục bộ.
Phớt cơ khí kép (double mechanical seal) có thể được lựa chọn khi bơm chất lỏng hóa chất mạnh, đảm bảo an toàn và chống rò rỉ.
Đường hồi chất lỏng từ van an toàn được bố trí hợp lý, tránh tích tụ dung môi ăn mòn.
Duy trì lưu lượng và áp suất ổn định lâu dài.
Giảm chi phí bảo trì và thay thế phụ tùng.
Tăng độ an toàn khi bơm dầu, hóa chất dễ cháy nổ.
Nâng cao tuổi thọ bơm, phù hợp với môi trường khắc nghiệt trong dầu khí, hóa chất, luyện kim, gỗ – giấy, vật liệu xây dựng.
Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS chống ăn mòn được thiết kế với vật liệu bền, công nghệ phủ bề mặt hiện đại và kết cấu tối ưu để làm việc trong môi trường có tính oxy hóa hoặc chứa hóa chất. Nhờ đó, bơm không chỉ vận hành ổn định mà còn kéo dài tuổi thọ, đảm bảo an toàn và giảm thiểu chi phí bảo dưỡng.

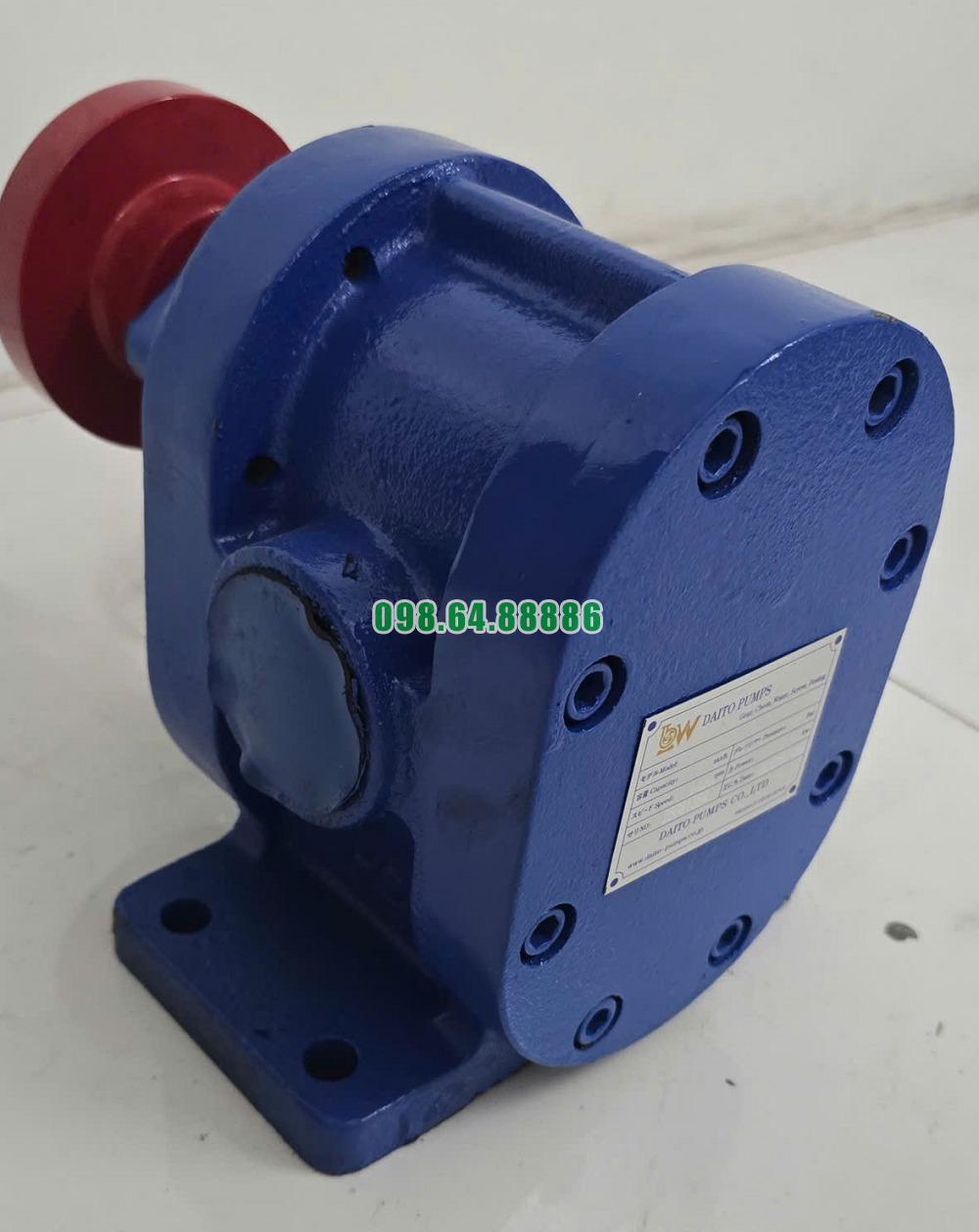

Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS 7.5m3/h, 7.5kw-4
