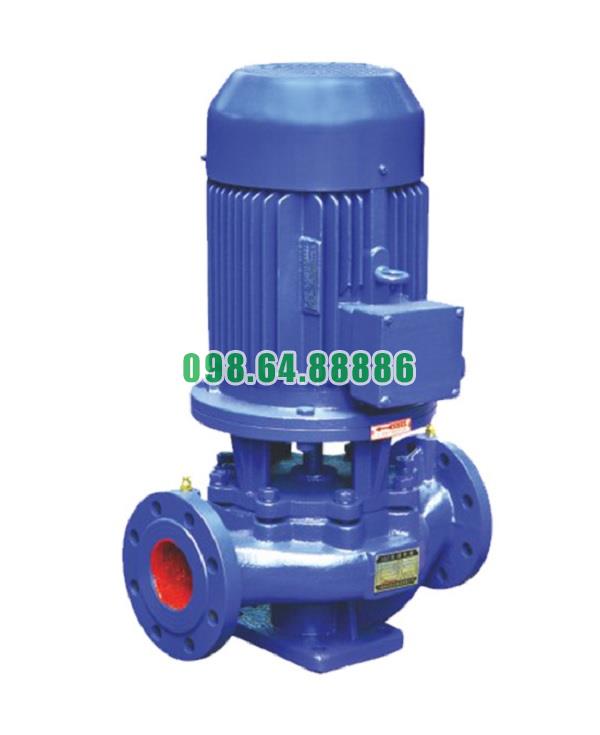

Máy bơm đa tầng cánh trục đứng, bơm ly tâm model ISG80-315B, IRG80-315B 30kw, 43m3, 93m

Tính năng bảo vệ quá tải của bơm đa tầng cánh trục đứng model ISG80-315B, IRG80-315B

Khái niệm quá tải trong bơm đa tầng cánh

Quá tải xảy ra khi công suất hoặc dòng điện tiêu thụ của bơm vượt ngưỡng thiết kế, thường do:

• Hệ thống đường ống bị tắc hoặc áp lực làm việc quá cao.

• Cánh bơm kẹt bởi cặn bẩn hoặc dị vật.

• Van xả đóng đột ngột gây dội áp.

• Điện áp nguồn dao động, khởi động bơm không đúng cách.

Nếu không có biện pháp bảo vệ, quá tải có thể dẫn đến cháy cuộn dây động cơ, hỏng vòng bi, gãy trục và giảm tuổi thọ toàn bộ bơm.

Các tính năng bảo vệ quá tải được áp dụng

Bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B thường được tích hợp hoặc kết hợp với các thiết bị bảo vệ sau:

1. Rơ-le nhiệt (Thermal Relay)

• Ngắt mạch khi nhiệt độ động cơ vượt mức cho phép do quá dòng kéo dài.

• Hoạt động dựa trên sự giãn nở nhiệt của thanh kim loại kép.

2. Aptomat bảo vệ quá dòng (Circuit Breaker)

• Cắt điện tức thì khi dòng điện tăng đột biến do ngắn mạch hoặc kẹt cánh bơm.

• Bảo vệ nhanh, tránh hư hỏng nghiêm trọng cho động cơ.

3. Cảm biến dòng điện và cảm biến nhiệt độ

• Cảm biến dòng giám sát công suất tiêu thụ, cảnh báo hoặc ngắt nguồn khi vượt định mức.

• Cảm biến nhiệt độ lắp trên cuộn dây động cơ hoặc ổ bi để phát hiện sớm tình trạng quá nhiệt.

4. Bảo vệ thủy lực bằng van an toàn và van xả áp

• Van an toàn xả áp khi hệ thống vượt mức áp lực cho phép.

• Ngăn hiện tượng bơm phải làm việc trong tình trạng tải quá cao do áp lực ngược.

5. Điều khiển bằng biến tần (VFD)

• Giúp khởi động mềm, giảm dòng khởi động lớn.

• Cho phép điều chỉnh tốc độ để bơm hoạt động trong vùng hiệu suất tối ưu, hạn chế tình trạng quá tải kéo dài.

Lợi ích của tính năng bảo vệ quá tải

• Ngăn ngừa hư hỏng động cơ và trục bơm.

• Kéo dài tuổi thọ vòng bi, phớt cơ khí nhờ giảm rung và nhiệt độ khi quá tải.

• Bảo vệ hệ thống đường ống, van và phụ kiện khỏi sự cố dội áp.

• Đảm bảo an toàn cho người vận hành và duy trì sự ổn định cho toàn bộ hệ thống cấp nước hoặc tăng áp.

Tính năng bảo vệ quá tải của bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B được thực hiện thông qua sự kết hợp giữa bảo vệ điện (rơ-le nhiệt, aptomat, cảm biến dòng và nhiệt độ) và bảo vệ thủy lực (van an toàn, van xả áp, biến tần điều khiển). Nhờ đó, bơm duy trì khả năng vận hành an toàn, ổn định, giảm thiểu sự cố và chi phí sửa chữa trong suốt vòng đời sử dụng.

Bơm đa tầng cánh trục đứng model ISG80-315B, IRG80-315B – giải pháp tối ưu

Vì sao là giải pháp tối ưu cho công trình hiện đại

Bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B tạo cột áp cao nhờ nhiều tầng cánh gia tăng áp lực nối tiếp, trong khi thiết kế trục đứng giúp tối ưu diện tích phòng máy. Kết quả là áp lực ổn định, dòng chảy đều, vận hành êm và tiết kiệm điện cho các hệ thống cấp nước, PCCC, HVAC và tuần hoàn công nghiệp.

Cơ chế đa tầng cánh mang lại hiệu suất vượt trội

Mỗi tầng cánh tăng thêm một mức áp lực cho dòng nước. Sau khi đi qua toàn bộ tầng cánh, nước ra khỏi cửa xả với cột áp lớn, đủ cấp cho nhà cao tầng hoặc mạng đường ống dài, hạn chế dao động áp và hiện tượng sụt áp giờ cao điểm.

Phiên bản ISG và IRG – chọn đúng để tối ưu

• ISG80-315B: phù hợp nước sạch, nhiệt độ thường, hệ cấp nước sinh hoạt và tuần hoàn mát.

• IRG80-315B: tối ưu cho nước nóng/HVAC; vật liệu, phớt và vòng bi chịu nhiệt giúp vận hành bền khi nhiệt độ cao.

Lợi ích chính khi chọn bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B

Hiệu suất – năng lượng

• Điểm làm việc gần vùng hiệu suất cao giúp giảm tiêu thụ điện trên mỗi m³ nước.

• Kết hợp biến tần (VFD) điều khiển theo tải giúp cắt đỉnh điện năng, giảm va đập thủy lực và kéo dài tuổi thọ.

Độ tin cậy – bền bỉ

• Cụm trục đồng tâm, vòng bi tải hướng kính/dọc trục ổn định, phớt cơ khí kín khít hạn chế rò rỉ.

• Kết cấu gọn, ít mối ghép giúp giảm khả năng sự cố và rút ngắn thời gian bảo trì.

Lắp đặt – vận hành

• Trục đứng tiết kiệm không gian, dễ bố trí tại tầng hầm/trạm bơm.

• Đường ống thẳng hàng, tổn thất cục bộ thấp, dễ cân chỉnh áp và lưu lượng.

Ứng dụng tiêu biểu để phát huy tối đa hiệu quả

Nhà cao tầng và khu phức hợp

Cấp nước bồn mái, booster zone theo cụm tầng; PCCC yêu cầu cột áp lớn; tuần hoàn nước lạnh/nóng trong HVAC.

Công nghiệp – hạ tầng

Tuần hoàn làm mát, rửa – CIP nhẹ, cấp nước quy trình; trạm bơm đô thị cấp/thoát nước; tưới phun mưa áp lực cao.

Cách lựa chọn để thật sự “tối ưu”

Xác định đúng điểm làm việc

• Lưu lượng yêu cầu (m³/h) theo giờ cao điểm.

• Cột áp tổng: cao trình + tổn thất ma sát, phụ kiện + áp tại điểm dùng.
  Chọn model khi điểm làm việc nằm trong vùng hiệu suất cao của ISG80-315B/IRG80-315B.

Phù hợp môi trường làm việc

• Nước nóng/ăn mòn nhẹ chọn IRG và vật liệu phớt (SiC/Viton).

• Chất lỏng sạch, không hạt; nếu có cặn cần lưới lọc để bảo vệ phớt và cánh.

Tối ưu điều khiển

• Dùng VFD + cảm biến áp đặt setpoint, chạy luân phiên/đồng vận 2–3 bơm để cân tải và dự phòng N+1.

Vận hành và bảo trì để giữ “tối ưu” lâu dài

Thực hành vận hành tốt

• Không chạy khô, luôn mồi đầy buồng bơm.

• Mở van xả từ từ, tránh sốc áp.

• Theo dõi áp suất hút/xả, dòng động cơ để kịp thời phát hiện lệch điểm làm việc.

Bảo trì trọng điểm

• Kiểm tra rò rỉ tại phớt cơ khí, nhiệt độ ổ bi, độ rung nền móng.

• Vệ sinh cánh/volute định kỳ, bôi trơn vòng bi theo hướng dẫn; thay phớt khi mòn.

• Lưu hồ sơ vận hành để so sánh xu hướng và lập lịch bảo trì dự phòng.

So sánh ngắn với bơm đơn tầng cánh cùng cỡ

Khi nào bơm đa tầng cánh ISG80-315B, IRG80-315B vượt trội

• Yêu cầu cột áp cao nhưng vẫn cần lưu lượng ổn định.

• Không gian phòng máy hạn chế cần giải pháp trục đứng gọn.

• Hệ thống cần chạy liên tục, êm, tiết kiệm điện và dễ điều khiển bằng VFD.

Bơm đa tầng cánh trục đứng model ISG80-315B, IRG80-315B là giải pháp tối ưu nhờ cột áp lớn, lưu lượng ổn định, thiết kế gọn, điều khiển linh hoạt và độ bền cao. Khi được lựa chọn đúng điểm làm việc, kết hợp vật liệu – phớt – vòng bi phù hợp và điều khiển VFD, hệ bơm sẽ vận hành êm, tiết kiệm năng lượng và đáp ứng tốt từ nhà cao tầng, PCCC, HVAC đến các dây chuyền công nghiệp và hạ tầng đô thị.

Thông số kỹ thuật và kích thước bơm model ISG80-315B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-315B

Đường cong hiệu suất bơm model ISG80-315B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-315B

Phụ kiện và kích thước lắp đặt bơm model ISG80-315B

Phương thức lắp đặt bơm model ISG80-315B
