- Hãng sản xuất

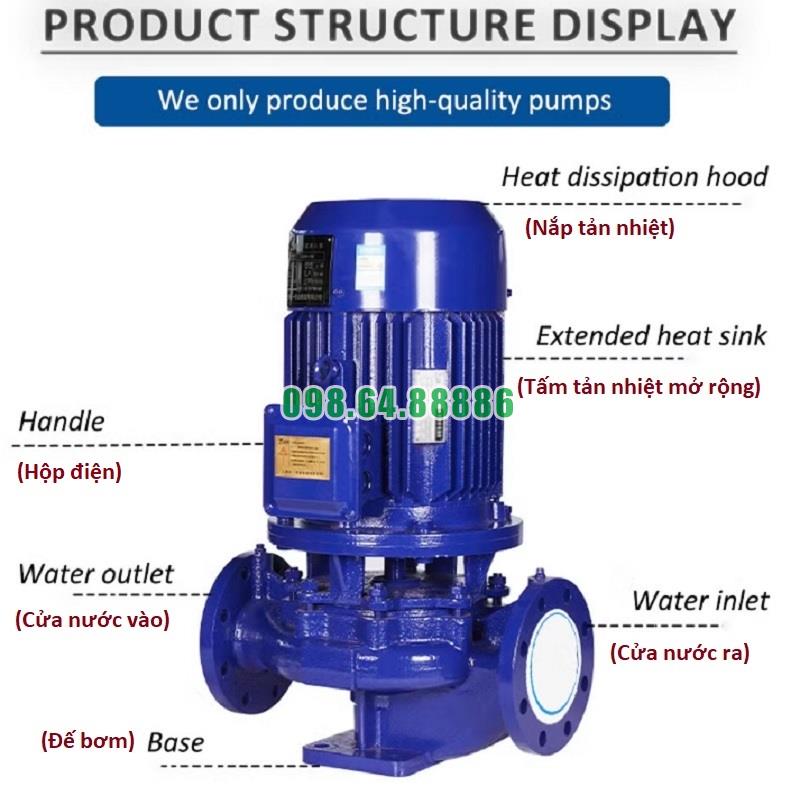

Được đúc nguyên khối từ gang xám HT200, gang cầu, hoặc inox 304 (tùy ứng dụng).
Thiết kế kiểu inline, tức cửa hút và xả nằm trên cùng một trục ngang, giúp:
Lắp đặt dễ dàng trên đường ống
Giảm tổn thất áp suất đầu vào/ra
Tăng hiệu suất thủy lực toàn hệ thống
👉 Thân bơm là bộ khung chính bảo vệ và định hình toàn bộ cụm thủy lực.
Cấu tạo dạng cánh kín, được đúc chính xác bằng gang, đồng hoặc inox
Lắp trực tiếp vào trục quay
Cánh có hình dạng cong thủy lực, đảm bảo:
Tạo lực ly tâm lớn khi quay
Đẩy nước từ buồng hút sang buồng xả
Duy trì lưu lượng ổn định theo thiết kế
👉 Là bộ phận chủ lực tạo áp lực cho dòng nước.
Gia công từ thép không gỉ (Inox 420 hoặc 304), được nhiệt luyện tăng độ cứng
Gắn cố định với cánh bơm và nối trực tiếp với động cơ
Quay với tốc độ ~2900 vòng/phút
👉 Truyền mô-men quay từ động cơ đến cánh bơm một cách đồng tâm và ổn định.
Làm kín khe hở giữa trục quay và thân bơm
Vật liệu: Ceramic – Carbon – NBR hoặc Viton
Ngăn rò rỉ nước ra ngoài, đồng thời ngăn không khí lọt vào gây xâm thực
👉 Đảm bảo hệ thống kín hoàn toàn, tránh mất áp và an toàn vận hành.
Trục được đỡ bằng các vòng bi chất lượng cao như NSK, SKF
Ở giữa thân bơm có bạc dẫn hướng, giúp giữ trục luôn đồng tâm khi vận hành
👉 Tăng độ ổn định của cụm quay, giảm rung lắc và ma sát cơ học.
Gắn trực tiếp vào cụm bơm (dạng motor liền trục)
Công suất thường từ 3kW đến 7.5kW tùy ứng dụng
Tiêu chuẩn motor:
IP55 chống bụi – nước
Class F cách điện
Hiệu suất IE2 hoặc IE3
👉 Cung cấp năng lượng quay cho toàn bộ bơm, đồng thời bảo đảm vận hành liên tục và tiết kiệm điện.
Là phần đỡ toàn bộ cụm bơm
Được làm bằng thép hàn hoặc gang đúc, giúp:
Gắn chắc chắn vào nền móng
Hấp thụ rung lắc
Giữ thẳng đứng cho trục bơm
👉 Là cầu nối giữa bơm – nền móng – đường ống, giúp hệ thống ổn định lâu dài.
Chuẩn DIN PN16 hoặc ANSI Class 150
Gắn thẳng hàng với ống dẫn nước
Thiết kế phù hợp để dễ đấu nối và tháo lắp khi bảo trì
👉 Tạo sự liên kết chắc chắn và khép kín với đường ống cấp thoát.
Bơm ISG65-160 và IRG65-160 được thiết kế với trục thẳng đứng đồng trục giữa động cơ và cụm thuỷ lực, đảm bảo đường truyền năng lượng từ động cơ đến cánh bơm ngắn nhất và hiệu quả nhất. Thiết kế này giúp:
Giảm tối đa tổn hao năng lượng do mất cân bằng động
Truyền động trực tiếp, không thông qua khớp nối trung gian
Đảm bảo mô-men quay được chuyển giao đồng đều và không bị rơ
Cấu trúc này giúp máy vận hành mượt mà, ít hao mòn và hiệu suất truyền lực cao.
Cánh bơm là thành phần quan trọng quyết định hiệu suất. Model ISG65-160, IRG65-160 sử dụng cánh dạng kín (closed impeller) có biên dạng thủy lực tối ưu hóa, giúp:
Tăng khả năng hút và đẩy lưu chất một cách liên tục
Hạn chế xoáy rối và tổn thất cục bộ
Cân bằng áp lực bên trong buồng bơm, giảm lực dọc trục
Cánh được chế tạo bằng hợp kim hoặc thép không gỉ tùy vào ứng dụng, giúp tăng độ bền và duy trì hiệu suất lâu dài.
Phần thân bơm có hình dạng dạng volute xoắn ốc đồng tâm, giúp dòng nước sau khi được cánh đẩy ra không bị rối hoặc dội ngược, làm tăng hiệu quả đẩy và giảm lực cản thủy lực. Điều này tạo:
Dòng chảy êm ái, không gây dao động áp suất
Tối ưu hóa tốc độ dòng ra và giảm hao hụt năng lượng
Nhờ đó, hiệu suất thủy lực của toàn bộ bơm được nâng lên đáng kể.
Hệ thống ổ trục được thiết kế để:
Chịu được cả lực dọc trục và lực hướng tâm trong thời gian dài
Giữ trục quay đúng tâm, tránh lệch trục gây hao mòn phớt
Vận hành trơn tru với ma sát thấp, giảm công suất tiêu hao
Vòng bi chất lượng cao giúp giảm rung lắc, giữ cho cánh bơm quay đúng quỹ đạo, từ đó duy trì hiệu suất ổn định trong suốt vòng đời sản phẩm.
Phớt cơ khí sử dụng trong ISG65-160 và IRG65-160 được chế tạo từ vật liệu silicon carbide, graphite hoặc ceramic. Cấu tạo kín và bền nhiệt này đảm bảo:
Ngăn hoàn toàn hiện tượng rò rỉ nước tại trục bơm
Hạn chế thất thoát áp lực và lưu lượng
Giữ sạch cụm quay và động cơ khỏi ảnh hưởng của nước
Làm kín tốt không chỉ giúp tiết kiệm nước mà còn tối ưu công suất đầu ra.
Máy bơm được thiết kế dạng inline (hút và xả trên một đường thẳng), thuận tiện cho việc lắp đặt và giảm trở lực dòng chảy. Điều này giúp:
Tăng lưu lượng thực tế qua máy
Giảm áp lực đầu ống, tránh tổn thất cột áp do gấp khúc
Tối ưu hóa khả năng làm việc liên tục trong hệ thống tuần hoàn
Thiết kế inline còn giúp giảm không gian lắp đặt và dễ thay thế khi cần.
Model ISG65-160 và IRG65-160 có khả năng hoạt động ổn định khi kết hợp với biến tần, từ đó:
Điều chỉnh tốc độ quay theo nhu cầu lưu lượng
Duy trì áp lực ổn định với mức tiêu thụ điện thấp hơn
Giảm hao mòn do chạy quá công suất hoặc khởi động đột ngột
Tính năng này rất quan trọng trong các hệ thống yêu cầu tự động hóa và tiết kiệm năng lượng.
Vật liệu vỏ và các chi tiết tiếp xúc nước được chế tạo từ gang chịu áp hoặc inox, giúp:
Chịu được áp lực cao và môi trường ẩm ướt
Chống ăn mòn trong điều kiện làm việc liên tục
Giữ độ nhẵn bề mặt ống dẫn bên trong, giảm ma sát thủy lực
Từ đó góp phần nâng cao hiệu suất vận hành dài hạn cho toàn hệ thống
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg65160-luu-luong-cao-25-m3h.html

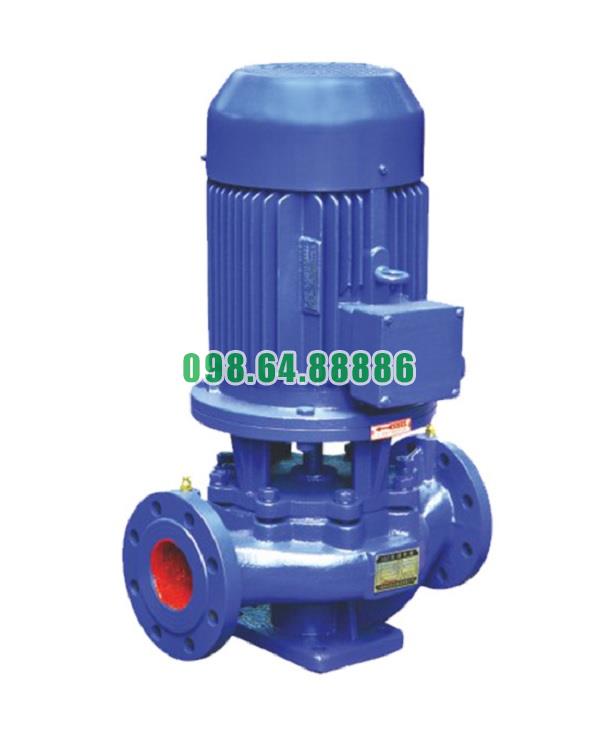

Bơm trục thẳng đứng, bơm ly tâm trục đứng, bơm đường ống ISG65-160, IRG65-160 4kw
8.640.000 VND
