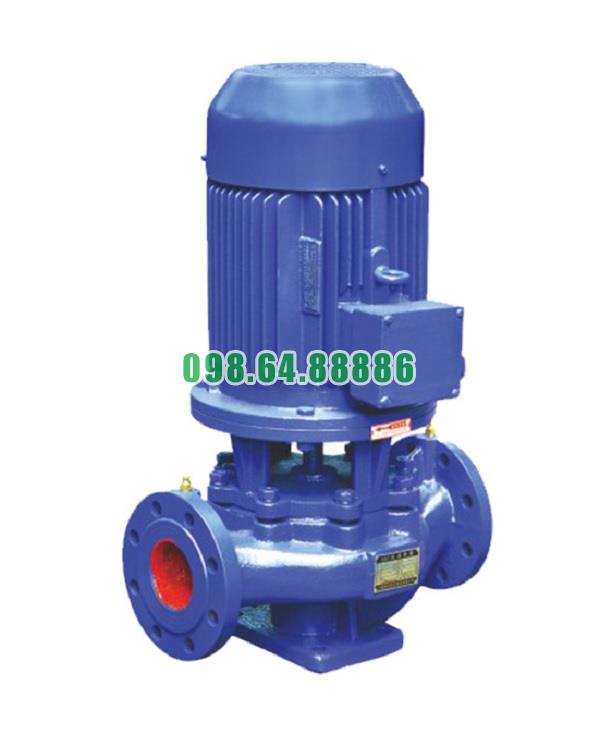

Máy bơm lùa trục đứng, bơm tăng áp ISG100-100, IRG100-100 5.5kw, 100m3, 12.5m

Vai trò của bơm lùa trục đứng model ISG100-100, IRG100-100 trong hệ thống HVAC

Bơm lùa trục đứng ISG100-100, IRG100-100 là thiết bị quan trọng trong các hệ thống HVAC (Heating, Ventilation and Air Conditioning). Với thiết kế đồng trục dạng inline, bơm đáp ứng tốt yêu cầu lưu thông nước lạnh, nước nóng và chất tải nhiệt, góp phần đảm bảo sự vận hành ổn định và hiệu quả của toàn bộ hệ thống.

1. Lưu thông nước lạnh trong hệ thống điều hòa

• Bơm có nhiệm vụ tuần hoàn nước lạnh từ chiller đến AHU/FCU (Air Handling Unit/Fan Coil Unit).

• Đảm bảo dòng nước lạnh phân phối đều, giúp điều hòa không khí đạt hiệu quả làm mát cao.

• Nhờ thiết kế inline, bơm dễ dàng tích hợp vào tuyến ống tuần hoàn kín của hệ thống.

2. Tuần hoàn nước nóng trong hệ thống sưởi

• Với phiên bản IRG100-100 chịu nhiệt, bơm vận chuyển nước nóng từ nồi hơi (boiler) hoặc bơm nhiệt (heat pump) đến các dàn trao đổi nhiệt.

• Đảm bảo nhiệt lượng được phân bổ đồng đều trong tòa nhà, tăng hiệu quả sưởi ấm.

3. Ổn định áp suất và lưu lượng trong hệ thống

• Bơm giúp duy trì áp suất ổn định trong vòng tuần hoàn, tránh hiện tượng thiếu nước hoặc tụt áp tại các thiết bị cuối.

• Khi kết hợp với biến tần (VFD) và cảm biến áp suất, bơm có thể tự động điều chỉnh công suất theo tải thực tế, tiết kiệm điện năng.

4. Giảm rung, giảm ồn – phù hợp môi trường trong nhà

• Trục bơm và động cơ đồng tâm, vòng bi chất lượng cao giúp bơm chạy êm.

• Đặc biệt thích hợp trong khách sạn, bệnh viện, văn phòng – nơi yêu cầu môi trường yên tĩnh.

5. Tối ưu không gian lắp đặt

• Thiết kế trục đứng nhỏ gọn, cửa hút – xả inline giúp bơm dễ dàng lắp đặt ngay trong phòng kỹ thuật hẹp.

• Giúp tiết kiệm diện tích, thuận lợi trong việc bố trí nhiều thiết bị HVAC cùng lúc.

6. Dễ dàng bảo trì và vận hành

• Cấu trúc mô-đun cho phép tháo lắp nhanh chóng mà không cần tháo toàn bộ đường ống.

• Bảo dưỡng định kỳ thuận tiện, giúp hệ thống HVAC luôn duy trì hiệu suất cao.

Bơm lùa trục đứng ISG100-100, IRG100-100 đóng vai trò cốt lõi trong hệ thống HVAC: bơm tuần hoàn nước lạnh – nước nóng, ổn định áp suất và lưu lượng, vận hành êm ái, tiết kiệm không gian và dễ bảo trì. Nhờ đó, bơm giúp hệ thống HVAC hoạt động hiệu quả, tiết kiệm năng lượng và nâng cao độ bền cho toàn bộ thiết bị.

Biện pháp phòng ngừa hiện tượng xâm thực ở bơm đồng trục thẳng đứng model ISG100-100, IRG100-100

Hiện tượng xâm thực và tác hại

Xâm thực (Cavitation) xảy ra khi áp suất chất lỏng tại cửa hút hoặc trong buồng bơm giảm xuống thấp hơn áp suất bão hòa, tạo ra bong bóng hơi. Khi những bong bóng này di chuyển vào vùng áp suất cao hơn và vỡ, chúng gây ra:

• Ăn mòn, rỗ bề mặt cánh bơm và thân bơm.

• Rung động, tiếng ồn bất thường khi vận hành.

• Giảm hiệu suất thủy lực, lưu lượng và cột áp không đạt thiết kế.

• Tăng tải cho vòng bi và phớt cơ khí, rút ngắn tuổi thọ bơm.

Biện pháp phòng ngừa trong thiết kế và lắp đặt

1. Đảm bảo NPSH_available > NPSH_required + 1 m (theo khuyến cáo của nhà sản xuất).

2. Ống hút ngắn, thẳng, đường kính ≥ DN bơm, hạn chế co khúc. Nếu cần đổi hướng, dùng cút lớn R ≥ 3D.

3. Đặt bơm thấp hơn mực chất lỏng trong bể hút, tránh hút khí.

4. Bố trí bể hút đủ sâu, tối thiểu 1,5–2 lần đường kính ống hút dưới mặt nước để tránh xoáy khí.

5. Sử dụng lưới chắn rác (strainer) để ngăn tạp chất lớn làm nghẽn dòng.

6. Lắp van một chiều và van chặn hợp lý để tránh dòng chảy ngược làm giảm áp tại cửa hút.

Biện pháp vận hành và bảo trì

• Mồi bơm đầy nước trước khi khởi động, tuyệt đối không để chạy khan.

• Theo dõi áp suất và lưu lượng thường xuyên, nếu thấy giảm bất thường phải dừng bơm kiểm tra.

• Kiểm tra định kỳ vòng bi, phớt cơ khí, cánh bơm để phát hiện sớm dấu hiệu hư hại do xâm thực.

• Giữ nhiệt độ chất lỏng trong phạm vi cho phép, tránh quá nóng gây bay hơi sớm.

• Điều chỉnh van xả từ từ, không đóng/mở đột ngột làm thay đổi áp lực trong buồng bơm.

Giải pháp kỹ thuật bổ sung

• Sử dụng biến tần (VFD) để điều chỉnh tốc độ, giúp dòng chảy khởi động và dừng êm, hạn chế dao động áp suất.

• Bố trí ống hồi (by-pass) để giữ lưu lượng tối thiểu qua bơm, ngăn hiện tượng hút rỗng khi tải thấp.

• Tăng áp suất đầu vào bằng bơm cấp sơ cấp (nếu mực nước bể hút quá thấp).

• Cải thiện thiết kế buồng hút với tấm hướng dòng (baffle plate) trong bể để tránh xoáy khí.

Biện pháp phòng ngừa hiện tượng xâm thực ở bơm đồng trục thẳng đứng model ISG100-100, IRG100-100 tập trung vào: (1) thiết kế – lắp đặt đúng chuẩn để đảm bảo NPSH, (2) vận hành và mồi bơm đúng quy trình, và (3) bảo trì – giám sát liên tục nhằm phát hiện sớm bất thường. Khi tuân thủ các nguyên tắc này, bơm sẽ vận hành ổn định, đạt hiệu suất cao và có tuổi thọ lâu dài ngay cả trong môi trường khắt khe.

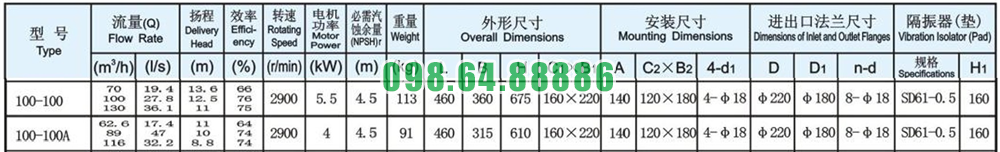

Thông số kỹ thuật và kích thước bơm model ISG100-100

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-100

Đường cong hiệu suất bơm model ISG100-100

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-100

Phụ kiện và kích thước lắp đặt bơm model ISG100-100

Phương thức lắp đặt bơm model ISG100-100
