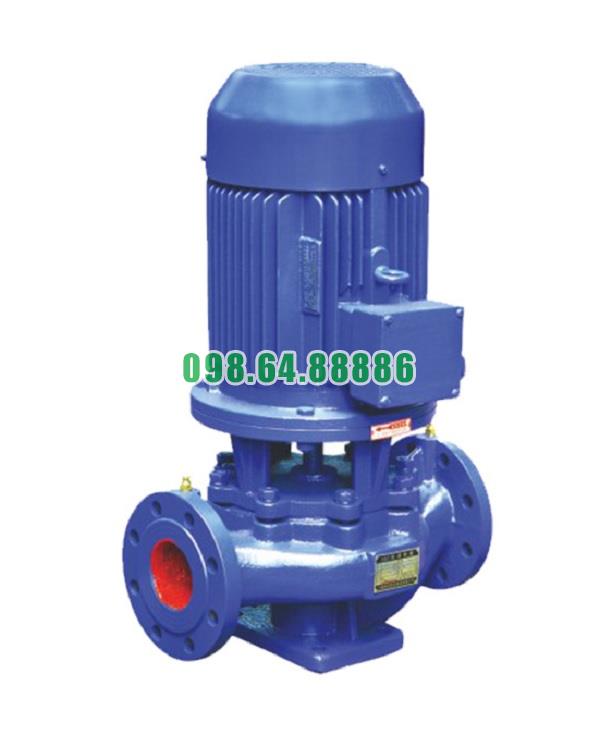

Máy bơm ly tâm trục đứng inline, bơm ly tâm trục đứng ISG65-315, IRG65-315 30kw, 25m3, 125m

Giải Thích Nguyên Lý Bơm Ly Tâm Trục Đứng Inline Model ISG65-315, IRG65-315

1. Nguyên Lý Hoạt Động Cơ Bản – Dựa Trên Lực Ly Tâm

Bơm ly tâm trục đứng inline model ISG65-315 và IRG65-315 hoạt động dựa trên nguyên lý lực ly tâm. Khi cánh bơm quay với tốc độ cao nhờ động cơ truyền động trực tiếp, nó sẽ tạo ra một lực hướng ra bên ngoài. Lực này làm cho chất lỏng bị hút vào tâm cánh và được đẩy ra ngoại vi.

• Khi bắt đầu vận hành, động cơ quay kéo theo trục bơm và cánh bơm quay.

• Cánh bơm quay tạo ra vùng áp suất thấp ở tâm bơm (tâm cánh), từ đó chất lỏng bên ngoài bị hút vào.

• Đồng thời, lực ly tâm đẩy chất lỏng từ trong ra ngoài, theo hướng tiếp tuyến, làm tăng động năng của dòng chảy.

• Tại buồng khuếch tán hoặc vỏ xoắn, động năng được chuyển hóa thành áp năng, tạo ra áp suất để đẩy chất lỏng ra cửa xả.

2. Cấu Trúc Inline – Dòng Chảy Thẳng Hàng

Khác với bơm ly tâm thông thường có cổng hút ở một hướng và cổng xả hướng lên hoặc ngang, dòng bơm này có cấu trúc inline, nghĩa là:

• Cổng hút và xả nằm thẳng hàng trên cùng một trục ngang

• Dòng chất lỏng đi theo một đường thẳng xuyên qua bơm, giảm đổi hướng dòng chảy, hạn chế tổn thất áp suất và tăng hiệu suất

Điều này rất hiệu quả trong các hệ thống đường ống khép kín hoặc cần tiết kiệm không gian lắp đặt.

3. Không Có Khả Năng Tự Hút – Cần Mồi Trước

Vì là bơm ly tâm nên:

• Bơm không tự tạo chân không như bơm chân không hay bơm pittông

• Trước khi vận hành, phải mồi đầy nước vào buồng bơm và ống hút, nếu không sẽ gây ra hiện tượng chạy khô, dễ cháy phớt và hư động cơ

4. Chuyển Đổi Năng Lượng Trong Quá Trình Bơm

Bơm thực hiện ba giai đoạn chuyển hóa năng lượng liên tiếp:

• Điện năng → Cơ năng (qua động cơ và trục quay)

• Cơ năng → Động năng (qua cánh bơm đẩy nước)

• Động năng → Áp năng (qua buồng dẫn hướng tạo áp lực đẩy)

Quá trình này giúp dòng nước được đẩy đi xa hơn hoặc lên cao với áp suất ổn định.

5. Hoạt Động Ổn Định Dưới Tải Biến Thiên

Nhờ đặc tính thiết kế thủy lực hiện đại, bơm ISG65-315 và IRG65-315:

• Duy trì lưu lượng đều, ít dao động ngay cả khi áp suất hệ thống thay đổi

• Không xảy ra rung động mạnh hoặc xâm thực, nếu được lắp đúng kỹ thuật

• Giảm thất thoát năng lượng, kéo dài tuổi thọ máy và tiết kiệm điện năng

Nguyên lý hoạt động của bơm ly tâm trục đứng inline ISG65-315 và IRG65-315 dựa trên việc tạo ra lực ly tâm từ cánh bơm để hút và đẩy nước theo dòng thẳng, thông qua quá trình chuyển hóa năng lượng từ điện năng sang áp năng. Đây là cơ chế lý tưởng cho các hệ thống cần vận hành ổn định, lưu lượng lớn, áp suất cao và tiết kiệm không gian

Lưu ý khi vận hành bơm ly tâm trục đứng inline model ISG65-315, IRG65-315

Vận hành đúng kỹ thuật là yếu tố then chốt giúp bơm ly tâm trục đứng inline ISG65-315 và IRG65-315 hoạt động ổn định, an toàn và đạt hiệu suất cao trong thời gian dài. Dưới đây là những lưu ý quan trọng cần ghi nhớ trong quá trình sử dụng.

1. Mồi nước đầy buồng bơm trước khi khởi động

• Không bao giờ được để bơm chạy khô.

• Trước lần khởi động đầu tiên hoặc sau mỗi lần bảo trì, cần đảm bảo mồi đầy nước vào buồng bơm qua lỗ thông khí để bảo vệ phớt cơ khí khỏi cháy do ma sát khô.

2. Kiểm tra chiều quay của động cơ

• Hướng quay phải phù hợp với mũi tên chỉ trên thân bơm.

• Nếu quay ngược, bơm sẽ không tạo áp hoặc gây hư hỏng cánh bơm và giảm hiệu suất nghiêm trọng.

3. Mở đúng van hút – xả khi khởi động

• Van hút phải luôn mở hoàn toàn để tránh hiện tượng cavitation (xâm thực).

• Van xả nên mở một phần khi khởi động, sau khi bơm đạt ổn định thì mở hoàn toàn để tránh sốc áp đầu ra.

4. Tránh vận hành ở lưu lượng quá thấp hoặc quá cao

• Hoạt động ngoài dải thiết kế sẽ làm bơm rung mạnh, giảm hiệu suất, tăng mài mòn phớt và vòng bi.

• Nếu cần điều chỉnh lưu lượng thường xuyên, nên tích hợp biến tần (VFD) để điều khiển tốc độ quay của động cơ.

5. Theo dõi nhiệt độ và độ rung khi vận hành

• Nhiệt độ động cơ không được vượt quá 75–80°C.

• Rung động bất thường có thể là dấu hiệu của lệch trục, mòn ổ bi hoặc cánh bơm bị kẹt – cần dừng bơm để kiểm tra ngay.

6. Không bật/tắt liên tục trong thời gian ngắn

• Bật/tắt bơm nhiều lần trong thời gian ngắn gây tổn hại cho động cơ, mạch điều khiển và phớt cơ khí.

• Nên để bơm chạy ổn định theo chu kỳ, có thời gian nghỉ giữa các lần khởi động nếu hệ thống điều khiển chưa tự động hóa.

7. Đảm bảo bơm hoạt động trong điều kiện sạch

• Nguồn nước phải không chứa rác, cát hoặc hạt rắn lớn, tránh làm hỏng cánh bơm và mòn phớt.

• Nên lắp lưới lọc đầu hút nếu nguồn nước có khả năng lẫn tạp chất.

8. Vận hành bơm IRG ở nhiệt độ cao cần theo dõi sát

• Nếu sử dụng IRG65-315 để bơm nước nóng (tới 120°C), cần thường xuyên kiểm tra:

  • Phớt có rò rỉ không

  • Trục có nóng cục bộ không

  • Động cơ có dấu hiệu quá nhiệt không

9. Sau khi dừng bơm, xả áp và kiểm tra lại

• Đóng từ từ van xả để tránh hiện tượng nước dội ngược.

• Ngắt nguồn điện sau khi hệ thống ngừng ổn định, tránh sốc điện khi khởi động lại.

10. Thực hiện bảo trì định kỳ

• Bôi trơn vòng bi định kỳ 3–6 tháng/lần, tùy cường độ làm việc.

• Kiểm tra và thay phớt cơ khí khi có dấu hiệu rò rỉ.

• Vệ sinh lọc rác, siết lại bu-lông, kiểm tra độ đồng tâm nếu bơm có dấu hiệu rung bất thường.

Việc tuân thủ đúng các lưu ý khi vận hành bơm ISG65-315 và IRG65-315 không chỉ giúp thiết bị hoạt động êm ái, tiết kiệm điện và đạt hiệu suất cao, mà còn kéo dài tuổi thọ và giảm thiểu sự cố hư hỏng. Đây là điều kiện bắt buộc để đảm bảo hệ thống cấp nước, tuần hoàn hoặc tăng áp công nghiệp vận hành ổn định và an toàn trong dài hạn

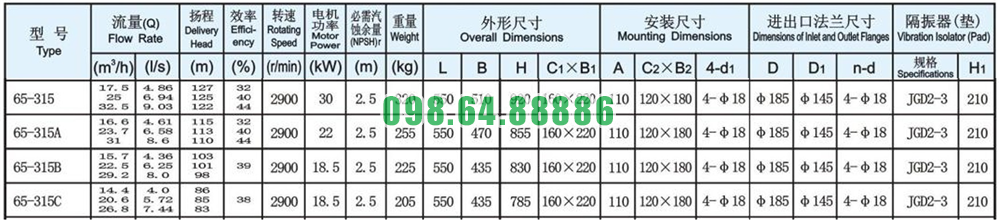

Thông số kỹ thuật và kích thước bơm model ISG65-315

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-315

Đường cong hiệu suất bơm model ISG65-315

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-315

Phụ kiện và kích thước lắp đặt bơm model ISG65-315

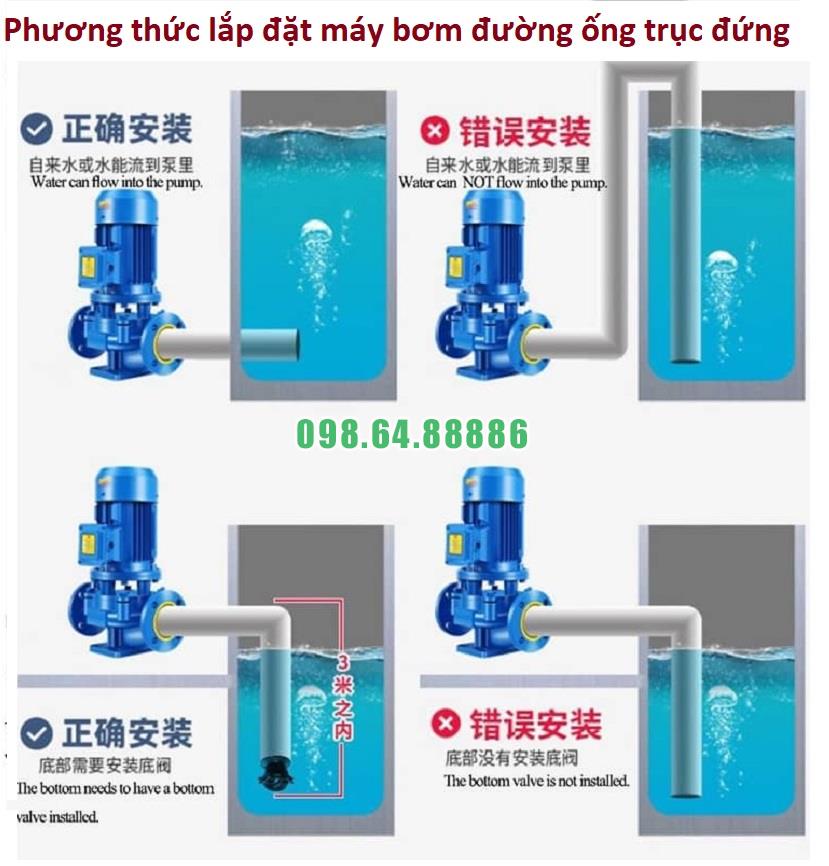

Phương thức lắp đặt bơm model ISG65-315
