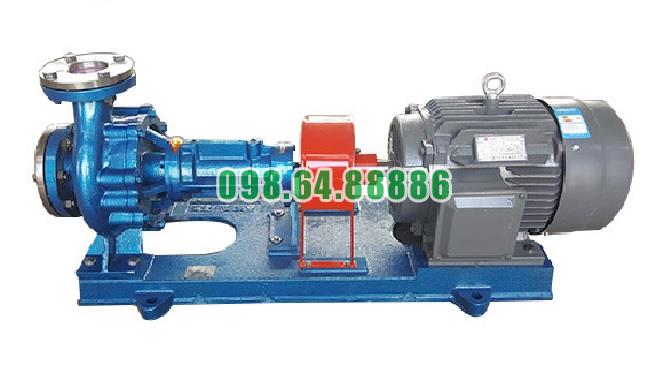

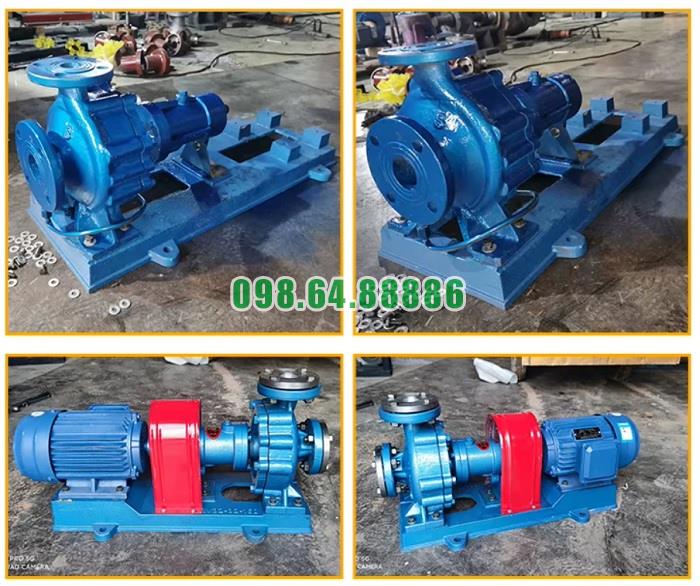

Bơm dầu chịu nhiệt RY20-20-125 lưu lượng 1.5 m3/h, công suất 0.75 kW

Tìm hiểu cấu tạo buồng làm kín kết hợp phớt chèn của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 sử dụng kết cấu làm kín kết hợp giữa phớt chèn và phớt dầu chịu nhiệt tại khu vực trục đi xuyên qua nắp bơm. Buồng làm kín có nhiệm vụ giữ các chi tiết làm kín đúng vị trí, hạn chế dầu nóng rò rỉ dọc theo trục và tạo điều kiện để trục vẫn quay liên tục khi bơm vận hành.

Vị trí của buồng làm kín

Buồng làm kín được bố trí tại nắp bơm, xung quanh vị trí trục bơm đi từ khoang bánh công tác về phía cụm ổ trục.

Đây là khu vực đặc biệt quan trọng vì trục phải vừa quay tự do vừa đi xuyên qua phần vỏ cố định của bơm. Nếu không có bộ phận làm kín, dầu truyền nhiệt trong thân bơm có thể theo khe hở giữa trục và nắp bơm thoát ra ngoài.

Có thể hình dung vị trí theo hướng:

Khoang bơm → nắp bơm → khu vực buồng làm kín → trục → cụm ổ trục.

Buồng làm kín được tạo trên nắp bơm

Nắp bơm vừa đóng kín phía sau khoang bánh công tác vừa là bộ phận bố trí khu vực làm kín quanh trục.

Phần buồng này tạo không gian để lắp các chi tiết làm kín và giữ chúng đồng tâm với trục. Nhờ đó, phớt chèn có thể bao quanh bề mặt trục và tạo thành vùng cản đối với dầu truyền nhiệt.

Vai trò của nắp bơm

Nắp bơm có ba nhiệm vụ trực tiếp liên quan đến hệ thống làm kín:

• Tạo vị trí lắp bộ chèn.
• Giữ bộ phận làm kín quanh trục.
• Ngăn cách khoang dầu nóng với khu vực phía sau bơm.

Vì vậy, độ ổn định của nắp bơm ảnh hưởng trực tiếp đến trạng thái làm việc của cụm phớt.

Phớt chèn là bộ phận làm kín chính quanh trục

Phớt chèn được bố trí trong buồng làm kín và bao quanh trục bơm.

Khi được lắp đúng vị trí, vật liệu chèn tiếp xúc với bề mặt trục và tạo lực ép vừa đủ để hạn chế dầu đi qua khe hở giữa trục và phần cố định của bơm.

Nguyên lý cơ bản là:

Dầu có xu hướng đi theo khe hở quanh trục → phớt chèn tạo lực cản → lượng dầu rò theo trục được hạn chế.

Bộ chèn làm việc trực tiếp với trục quay

Khác với các chi tiết đứng yên của thân bơm, trục RY20-20-125 quay liên tục khi động cơ hoạt động. Vì vậy, phớt chèn phải duy trì tiếp xúc với một bề mặt đang chuyển động.

Độ ép của bộ chèn cần phù hợp. Nếu quá lỏng, khả năng làm kín giảm; nếu ép quá chặt, ma sát giữa phớt chèn và trục tăng.

Cho phép có mức rò nhỏ trong giai đoạn đầu

Với kết cấu phớt chèn, một lượng rò nhỏ trong thời gian đầu vận hành có thể xuất hiện. Sau quá trình làm việc và ổn định bề mặt tiếp xúc, mức rò có thể giảm dần.

Điều quan trọng là không siết bộ chèn quá mức chỉ nhằm loại bỏ hoàn toàn mọi dấu hiệu rò, vì lực ép quá lớn có thể làm tăng ma sát tại trục.

Phớt dầu chịu nhiệt bổ sung khả năng làm kín

Ngoài phớt chèn, RY20-20-125 còn sử dụng phớt dầu chịu nhiệt trong cụm làm kín.

Bộ phận này tạo thêm một lớp ngăn tại khu vực trục, hỗ trợ hạn chế dầu tiếp tục di chuyển về phía cụm ổ trục.

Sự kết hợp có thể hiểu theo nguyên tắc:

Phớt chèn hạn chế rò rỉ chính → phớt dầu tạo lớp làm kín bổ sung.

Hai bộ phận cùng tham gia kiểm soát dầu tại khu vực trục đi qua nắp bơm.

Vòng chặn giữ bộ chèn trong buồng làm kín

Trong buồng làm kín còn có vòng chặn dùng để giữ các chi tiết chèn đúng vị trí.

Vòng chặn giúp bộ chèn không dịch chuyển tự do theo phương dọc trục trong quá trình trục quay và bơm làm việc.

Nhờ đó, kết cấu làm kín được duy trì ổn định trong khoang bố trí trên nắp bơm.

Trục bơm là bề mặt làm việc của phớt chèn

Trục không chỉ truyền mô-men từ động cơ đến bánh công tác mà còn là bề mặt tiếp xúc trực tiếp với hệ thống làm kín.

Phớt chèn bao quanh trục, vì vậy trạng thái bề mặt trục ảnh hưởng lớn đến hiệu quả làm kín.

Nếu bề mặt tại vị trí tiếp xúc bị xước hoặc mòn không đều, khe hở có thể tăng và dầu dễ rò ra ngoài hơn.

Ma sát xuất hiện tại vùng tiếp xúc

Do trục quay trong khi phớt chèn gần như đứng yên, giữa hai bề mặt luôn xuất hiện ma sát.

Vì vậy, kết cấu buồng làm kín phải tạo được sự cân bằng giữa hai yêu cầu:

Đủ ép để hạn chế rò dầu nhưng không quá chặt làm cản trở chuyển động của trục.

Cấu tạo kết hợp giúp tạo nhiều lớp kiểm soát rò rỉ

Điểm đáng chú ý của buồng làm kín RY20-20-125 là không chỉ dựa vào một chi tiết riêng lẻ.

Cụm làm kín gồm các thành phần chính:

Kết cấu phối hợp này giúp kiểm soát đường rò của dầu từ khoang bơm về phía cụm ổ trục.

Đường rò được kiểm soát ngay tại vị trí trục xuyên qua nắp bơm

Dầu trong thân bơm chịu áp lực trong quá trình vận hành nên luôn có xu hướng tìm đường thoát qua các khe hở.

Khu vực trục xuyên qua nắp bơm là một trong những đường rò tiềm năng. Buồng làm kín được đặt ngay tại vị trí này để kiểm soát dầu trước khi nó thoát ra ngoài.

Có thể mô tả nguyên lý:

Khoang dầu có áp → dầu tiến về khe hở quanh trục → gặp bộ phớt chèn → áp và lượng rò giảm → phớt dầu tiếp tục hỗ trợ ngăn dầu.

Kết cấu có thể tháo để kiểm tra phớt chèn

Buồng làm kín được bố trí theo dạng có thể tháo các chi tiết làm kín khi bảo dưỡng.

Khi cần kiểm tra, bộ chèn và vòng chặn có thể được lấy ra khỏi khu vực làm kín trên nắp bơm để đánh giá tình trạng mài mòn và thay thế nếu cần.

Đặc điểm này đặc biệt hữu ích với phớt chèn vì đây là bộ phận tiếp xúc trực tiếp với trục và có thể hao mòn theo thời gian.

Vì sao RY20-20-125 sử dụng kết cấu phớt chèn kết hợp?

Đối với bơm dầu nóng, khu vực làm kín phải chịu đồng thời nhiệt độ của môi chất, chuyển động quay của trục và áp lực dầu bên trong thân bơm.

Kết cấu phớt chèn kết hợp phớt dầu tạo hệ thống làm kín tương đối đơn giản nhưng phù hợp với nguyên lý làm việc của dòng bơm RY.

Phớt chèn đảm nhiệm kiểm soát rò rỉ quanh trục, trong khi phớt dầu bổ sung khả năng ngăn dầu về phía sau cụm bơm.

Cấu tạo buồng làm kín kết hợp phớt chèn của Bơm dầu truyền nhiệt RY20-20-125 tập trung tại khu vực nắp bơm nơi trục đi xuyên qua thân cố định. Cụm này gồm buồng làm kín trên nắp bơm, phớt chèn bao quanh trục, vòng chặn và phớt dầu chịu nhiệt.

Phớt chèn tạo lực cản đối với dầu rò dọc theo trục, trong khi phớt dầu đóng vai trò làm kín bổ sung. Sự phối hợp giữa các chi tiết giúp Bơm dầu truyền nhiệt RY20-20-125 kiểm soát rò rỉ tại vị trí trục mà vẫn bảo đảm trục có thể quay liên tục trong quá trình vận hành.

Động cơ công suất 0,75 kW tiết kiệm điện của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 sử dụng động cơ công suất định mức 0,75 kW, tốc độ khoảng 2.800 vòng/phút, đáp ứng điểm làm việc có lưu lượng 1,5 m³/h và cột áp 22 m. Đối với những hệ thống tuần hoàn dầu nóng quy mô nhỏ có nhu cầu phù hợp, động cơ 0,75 kW là lựa chọn công suất vừa phải, giúp hạn chế tình trạng lắp động cơ quá lớn và tiêu tốn điện năng không cần thiết.

Công suất 0,75 kW phù hợp với quy mô của RY20-20-125

Điểm đáng chú ý của RY20-20-125 là sự tương ứng giữa công suất động cơ và khả năng làm việc của bơm. Model không cần sử dụng động cơ công suất lớn để phục vụ một mạch dầu chỉ yêu cầu lưu lượng khoảng 1,5 m³/h.

Việc sử dụng động cơ 0,75 kW giúp cụm bơm có mức công suất lắp đặt hợp lý cho các vòng tuần hoàn dầu nóng nhỏ.

Hạn chế tình trạng dư công suất động cơ

Nếu một hệ thống chỉ cần lưu lượng và cột áp tương đương RY20-20-125 nhưng lại sử dụng bơm và động cơ lớn hơn nhiều, người vận hành thường phải giảm lưu lượng bằng van.

Khi đó, công suất thiết bị đã lắp đặt lớn nhưng một phần khả năng của bơm không được khai thác. Lựa chọn RY20-20-125 đúng nhu cầu giúp tránh tình trạng này và tạo điều kiện sử dụng điện hợp lý hơn.

Động cơ 0,75 kW đáp ứng tốc độ 2.800 vòng/phút

Động cơ của RY20-20-125 truyền chuyển động qua khớp nối đến trục và bánh công tác. Ở tốc độ khoảng 2.800 vòng/phút, bánh công tác tạo dòng dầu với đặc tính thiết kế khoảng 1,5 m³/h – 22 m.

Điểm quan trọng là động cơ không cần có công suất quá lớn nhưng vẫn cung cấp khả năng truyền động phù hợp cho model bơm này.

Duy trì tốc độ ổn định cho bánh công tác

Trong quá trình vận hành, tốc độ quay ổn định giúp đặc tính lưu lượng và cột áp của bơm ít biến động hơn.

Khi động cơ làm việc đúng tải, năng lượng được truyền liên tục:

Động cơ 0,75 kW → Khớp nối → Trục bơm → Bánh công tác → Dòng dầu truyền nhiệt

Đây là cơ sở để RY20-20-125 duy trì nhiệm vụ tuần hoàn mà không cần một động cơ công suất lớn hơn không cần thiết.

Lợi thế khi bơm phải hoạt động nhiều giờ

Bơm dầu truyền nhiệt thường được sử dụng trong các hệ thống cần tuần hoàn dầu liên tục trong suốt thời gian gia nhiệt. Vì vậy, công suất động cơ có ảnh hưởng đáng kể đến nhu cầu điện của hệ thống.

Đối với một vòng tuần hoàn nhỏ, sử dụng động cơ 0,75 kW có lợi thế về công suất lắp đặt so với việc sử dụng động cơ 1,5 kW, 2,2 kW hoặc lớn hơn khi điều kiện thủy lực không yêu cầu đến mức đó.

Thời gian vận hành càng dài càng cần lựa chọn đúng công suất

Nếu bơm chạy nhiều giờ mỗi ngày, việc lựa chọn đúng kích thước bơm và động cơ trở nên đặc biệt quan trọng.

RY20-20-125 phù hợp với hệ thống thực sự cần khoảng 1,5 m³/h và 22 m sẽ giúp tránh phải duy trì một cụm động cơ quá lớn trong thời gian dài.

Không nên hiểu 0,75 kW là điện năng tiêu thụ cố định

Công suất 0,75 kW là công suất định mức của động cơ, không có nghĩa động cơ luôn lấy chính xác 0,75 kWh điện trong mỗi giờ hoạt động.

Mức điện thực tế phụ thuộc vào tải của bơm, hiệu suất động cơ, điện áp, điều kiện vận hành và điểm làm việc của hệ thống.

Do đó, ưu điểm tiết kiệm điện của RY20-20-125 nên được hiểu là sử dụng động cơ có công suất phù hợp với một model bơm nhỏ, chứ không phải khẳng định động cơ luôn tiêu thụ cố định 0,75 kW điện ở mọi thời điểm.

Làm việc đúng điểm thiết kế giúp sử dụng công suất hợp lý

RY20-20-125 phát huy tốt ưu điểm của động cơ 0,75 kW khi bơm hoạt động gần điểm thiết kế 1,5 m³/h – 22 m.

Nếu hệ thống được lựa chọn đúng, phần lớn công suất truyền động được sử dụng để đáp ứng đúng nhiệm vụ tuần hoàn dầu.

Tránh bóp van đẩy quá mức

Nếu sử dụng một bơm lớn rồi đóng bớt van để giảm lưu lượng, năng lượng vẫn được đưa vào máy bơm nhưng một phần bị tiêu hao qua tổn thất trên van.

Sử dụng RY20-20-125 cho đúng mạch dầu nhỏ giúp giảm nhu cầu điều tiết kiểu này, qua đó tạo điều kiện vận hành hợp lý hơn về năng lượng.

Tránh để bơm vận hành quá xa điểm làm việc

Động cơ 0,75 kW chỉ phát huy lợi thế khi RY20-20-125 được sử dụng đúng phạm vi.

Nếu hệ thống có trở lực quá lớn hoặc yêu cầu lưu lượng vượt đáng kể 1,5 m³/h, bơm phải làm việc ngoài vùng phù hợp. Khi đó không những hiệu quả sử dụng điện giảm mà khả năng đáp ứng của hệ thống cũng bị ảnh hưởng.

Ngược lại, hệ thống có nhu cầu quá thấp cũng khiến bơm phải điều tiết nhiều, làm mất đi lợi thế của việc sử dụng model công suất nhỏ.

Giảm tổn thất cơ khí để tận dụng tốt động cơ 0,75 kW

Khả năng sử dụng điện hợp lý không chỉ phụ thuộc vào công suất động cơ mà còn phụ thuộc vào tình trạng cơ khí của RY20-20-125.

Khớp nối, trục và ổ bi cần hoạt động bình thường để công suất từ động cơ được truyền đến bánh công tác với tổn thất thấp.

Căn chỉnh đúng khớp nối

Nếu trục động cơ và trục bơm bị lệch, khớp nối phải chịu tải bổ sung, đồng thời ma sát và rung động có thể tăng.

Khi đó, một phần năng lượng bị tiêu hao cho các tải cơ học không cần thiết thay vì phục vụ quá trình bơm dầu. Căn chỉnh đúng cụm động cơ – bơm vì vậy góp phần khai thác hiệu quả hơn công suất 0,75 kW.

Duy trì ổ bi được bôi trơn tốt

Ổ bi thiếu bôi trơn hoặc bị hư hỏng sẽ làm tăng lực cản trên trục. Động cơ phải chịu tải lớn hơn để duy trì tốc độ quay.

Bảo dưỡng ổ bi đúng yêu cầu giúp giảm ma sát, hỗ trợ động cơ làm việc ổn định và hạn chế tổn thất năng lượng trong hệ truyền động.

Động cơ 0,75 kW phù hợp cho các vòng dầu nóng độc lập

Một lợi thế đáng chú ý của RY20-20-125 là có thể sử dụng cho từng nhánh tuần hoàn nhỏ thay vì sử dụng một máy bơm lớn cho tất cả thiết bị.

Ví dụ, một bồn gia nhiệt hoặc một bộ trao đổi nhiệt nhỏ có nhu cầu gần 1,5 m³/h – 22 m có thể sử dụng riêng một RY20-20-125.

Khi từng nhánh được lựa chọn đúng công suất, hệ thống tránh phải duy trì một động cơ lớn trong những thời điểm chỉ có một tải nhiệt nhỏ hoạt động.

Điều kiện để RY20-20-125 phát huy lợi thế tiết kiệm điện

Lợi thế về điện năng của động cơ 0,75 kW được phát huy tốt khi:

• Nhu cầu hệ thống gần với lưu lượng 1,5 m³/h.
• Tổng trở lực phù hợp với cột áp 22 m.
• Bơm không bị điều tiết quá mức bằng van.
• Trục bơm và động cơ được căn chỉnh đúng.
• Ổ bi và khớp nối ở trạng thái tốt.
• Đường ống không bị tắc làm tăng trở lực bất thường.
• Bơm không được lựa chọn quá nhỏ hoặc quá lớn so với nhu cầu thực tế.

Động cơ công suất 0,75 kW của Bơm dầu truyền nhiệt RY20-20-125 có ưu điểm ở mức công suất vừa phải, phù hợp với đặc tính lưu lượng 1,5 m³/h, cột áp 22 m và tốc độ 2.800 vòng/phút. Khi sử dụng cho đúng hệ thống, model giúp hạn chế tình trạng lắp bơm và động cơ quá lớn, giảm nhu cầu điều tiết lưu lượng không cần thiết và tạo điều kiện sử dụng điện năng hợp lý hơn.

Khả năng tiết kiệm điện của RY20-20-125 vì vậy đến chủ yếu từ việc lựa chọn đúng công suất động cơ cho đúng tải, chứ không chỉ từ riêng con số 0,75 kW. Khi bơm hoạt động gần điểm thiết kế và hệ truyền động được bảo dưỡng tốt, động cơ 0,75 kW có thể đáp ứng hiệu quả nhu cầu tuần hoàn dầu nóng của các hệ thống quy mô nhỏ.
