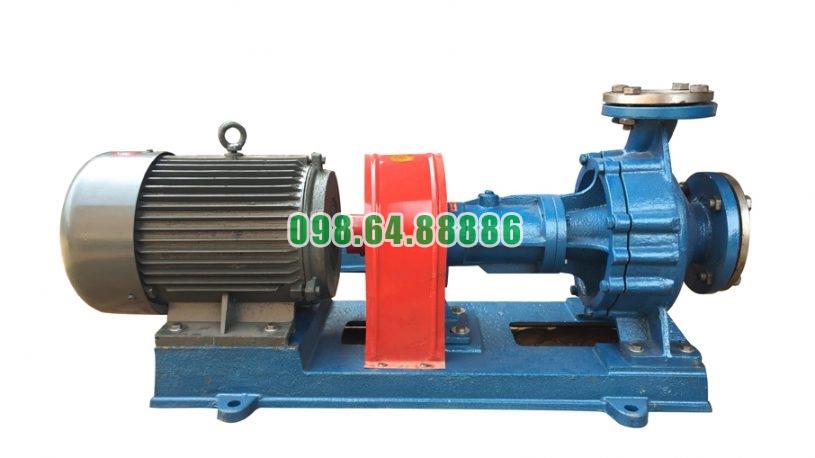

Bơm tuần hoàn dầu công nghiệp RY40-25-160 lưu lượng 10 m3/h, cột áp 28 m, công suất 2.2 kW, tốc độ 2.900 vòng/phút

Quá trình dịch chuyển chất lỏng nóng bên trong bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 vận chuyển chất lỏng nóng theo nguyên lý ly tâm, trong đó môi chất đi từ cửa hút vào tâm bánh công tác, được truyền năng lượng và dịch chuyển ra mép ngoài trước khi được thân bơm dẫn đến cửa xả. Với lưu lượng 10 m³/h, cột áp 28 m và tốc độ 2.900 vòng/phút, quá trình dịch chuyển diễn ra liên tục khi bơm hoạt động.

Đường đi cơ bản của chất lỏng bên trong bơm có thể mô tả ngắn gọn:

Cửa hút DN40 → tâm bánh công tác → rãnh cánh → mép ngoài bánh công tác → thân bơm → cửa xả DN25

1. Chất lỏng nóng đi vào cửa hút DN40

Quá trình bắt đầu tại cửa hút DN40 của RY40-25-160.

Cửa hút được bố trí theo phương trục, vì vậy chất lỏng nóng từ đường ống đi thẳng về khu vực trung tâm của bánh công tác.

Ở giai đoạn này, hướng chuyển động chủ yếu của môi chất song song với trục bơm.

Thiết kế này giúp dòng chất lỏng được đưa trực tiếp đến vùng tiếp nhận của bánh công tác.

2. Chất lỏng tiến vào tâm bánh công tác

Sau khi đi qua cửa hút, chất lỏng nóng tiếp tục di chuyển đến mắt bánh công tác, tức khu vực trung tâm của bộ phận quay.

Đây là điểm bắt đầu quá trình truyền năng lượng.

Khi bánh công tác đang quay, lượng chất lỏng vừa đi vào lập tức chịu tác động của các cánh bơm.

Dòng chảy bắt đầu thay đổi từ chuyển động theo phương trục sang chuyển động quay và hướng ra phía ngoài.

3. Bánh công tác quay ở 2.900 vòng/phút truyền năng lượng cho chất lỏng

Bánh công tác của RY40-25-160 được dẫn động bởi động cơ 2,2 kW và quay ở tốc độ khoảng 2.900 vòng/phút.

Khi chất lỏng nằm trong các rãnh giữa các cánh, chuyển động quay của bánh công tác truyền năng lượng cơ học sang môi chất.

Chất lỏng bắt đầu tăng vận tốc và dịch chuyển từ khu vực bán kính nhỏ ở tâm về phía bán kính lớn hơn.

Đây là giai đoạn chính quyết định khả năng tạo dòng của bơm.

4. Chất lỏng dịch chuyển dọc theo các cánh bơm

Dòng chất lỏng không đi thẳng từ tâm ra ngoài mà được dẫn qua các rãnh hình thành giữa các cánh bánh công tác.

Trong quá trình bánh công tác quay, môi chất được đưa liên tục theo hướng:

Tâm bánh công tác → rãnh cánh → vùng ngoài bánh công tác

Các cánh vừa dẫn hướng vừa truyền năng lượng cho chất lỏng.

Vì bánh công tác quay liên tục nên quá trình này xảy ra đồng thời tại nhiều rãnh cánh khác nhau.

5. Chất lỏng bị đưa ra mép ngoài bánh công tác

Khi tiến dần ra ngoài, chất lỏng đạt đến vùng mép ngoài của bánh công tác có đường kính danh nghĩa 160 mm.

Tại đây, môi chất đã nhận được nhiều năng lượng hơn so với khi mới đi vào cửa hút.

Chất lỏng rời khỏi bánh công tác với vận tốc tương đối cao và đi vào khoang bên trong thân bơm.

Đây là điểm chuyển tiếp từ bộ phận tạo năng lượng sang bộ phận thu và dẫn dòng.

6. Thân bơm tiếp nhận dòng chất lỏng từ bánh công tác

Sau khi rời bánh công tác, chất lỏng nóng đi vào khoang của thân bơm.

Thân bơm bao quanh bánh công tác và có nhiệm vụ thu lượng môi chất được đưa ra từ toàn bộ chu vi của bánh.

Nếu không có thân bơm dẫn hướng, dòng chất lỏng sau khi rời bánh công tác sẽ phân tán theo nhiều hướng.

Kết cấu thân bơm tập trung dòng này và đưa môi chất dần về phía cửa xả.

7. Một phần vận tốc được chuyển thành áp năng

Khi chất lỏng đi từ bánh công tác vào thân bơm, trạng thái năng lượng của dòng chảy tiếp tục thay đổi.

Bánh công tác truyền cho chất lỏng vận tốc và năng lượng, còn khoang thân bơm giúp thu dòng và chuyển một phần động năng thành áp năng.

Nhờ đó, dầu không chỉ chuyển động nhanh mà còn có đủ năng lượng để vượt qua trở lực của hệ thống phía sau.

Đây là cơ sở để RY40-25-160 đạt cột áp khoảng 28 m tại lưu lượng 10 m³/h.

8. Dòng chất lỏng đổi từ hướng trục sang hướng kính

Một điểm đáng chú ý trong đường đi của chất lỏng là sự thay đổi hướng rõ rệt.

Tại cửa hút, chất lỏng đi theo phương trục.

Khi đi qua bánh công tác, dòng chuyển dần ra phía ngoài.

Sau đó, thân bơm đưa chất lỏng đến cửa xả theo hướng kính.

Như vậy, dòng chảy bên trong RY40-25-160 có sự chuyển hướng:

Dọc trục → từ tâm ra ngoài → hướng kính

Đây là đặc điểm điển hình của bơm ly tâm.

9. Chất lỏng được tập trung về cửa xả DN25

Sau khi được thân bơm thu lại, toàn bộ dòng chất lỏng nóng được hướng về cửa xả DN25.

Tại đây, dầu rời khỏi khoang bơm và đi sang đường ống đẩy.

Năng lượng mà môi chất nhận được từ bánh công tác cho phép nó tiếp tục đi qua đường ống, van, thiết bị gia nhiệt hoặc bộ trao đổi nhiệt của hệ thống.

Như vậy, cửa xả là điểm kết thúc quá trình dịch chuyển bên trong RY40-25-160 nhưng đồng thời là điểm bắt đầu của dòng tuần hoàn phía ngoài bơm.

10. Quá trình hút và đẩy diễn ra đồng thời

RY40-25-160 không hút đầy một lượng dầu rồi mới đẩy toàn bộ lượng dầu đó ra.

Khi bánh công tác quay, các giai đoạn diễn ra đồng thời.

Trong khi một lượng dầu đang đi vào tâm bánh công tác, lượng khác đang di chuyển trong các rãnh cánh. Đồng thời, một lượng khác đã rời bánh công tác và đang được thân bơm dẫn đến cửa xả.

Vì vậy, dòng chảy được hình thành liên tục:

Dầu vào → nhận năng lượng → dịch chuyển ra ngoài → được thu dòng → dầu ra

11. Dòng dầu mới liên tục thay thế lượng dầu đã rời tâm

Khi bánh công tác liên tục đưa chất lỏng từ tâm ra phía ngoài, khu vực tâm bánh công tác tiếp tục nhận môi chất mới từ cửa hút.

Quá trình thay thế diễn ra liên tục nên dòng hút không bị ngắt quãng trong trạng thái vận hành ổn định.

Đây chính là nguyên nhân RY40-25-160 có thể duy trì lượng dầu tuần hoàn thay vì chỉ tạo ra từng đợt chất lỏng rời rạc.

12. Trục ổn định giúp đường dòng bên trong được duy trì

Bánh công tác được gắn trên trục và quay với tốc độ cao.

Hai ổ bi của RY40-25-160 giúp giữ trục và bánh công tác ổn định tại vị trí thiết kế.

Điều này rất quan trọng đối với dòng chảy bên trong bởi vị trí của bánh công tác so với cửa hút và thân bơm cần được duy trì ổn định.

Nếu trục rung hoặc lệch nhiều, dòng vào tâm bánh công tác và dòng thoát ra mép ngoài cũng có thể bị ảnh hưởng.

13. Nhiệt độ cao không làm thay đổi nguyên lý đường đi của môi chất

Dù RY40-25-160 được sử dụng cho dầu truyền nhiệt ở nhiệt độ cao, hướng dịch chuyển cơ bản của chất lỏng vẫn không thay đổi.

Môi chất vẫn đi theo trình tự:

DN40 → tâm bánh công tác → cánh bơm → mép ngoài → thân bơm → DN25

Điểm khác biệt nằm ở việc kết cấu bơm phải thích nghi với môi chất nóng, trong khi phần thủy lực vẫn hoạt động theo nguyên lý ly tâm.

Do đó, quá trình dịch chuyển bên trong bơm có thể được hiểu độc lập với quá trình dầu nhận hoặc truyền nhiệt ở các thiết bị bên ngoài.

14. Lưu lượng 10 m³/h là kết quả của quá trình dịch chuyển liên tục

Khi bánh công tác quay ở 2.900 vòng/phút và hệ thống làm việc gần điểm thiết kế, lượng chất lỏng được đưa liên tục từ cửa hút đến cửa xả đạt khoảng 10 m³/h.

Con số này là kết quả tổng hợp của toàn bộ quá trình:

Tiếp nhận dầu tại tâm + truyền năng lượng bằng bánh công tác + thu dòng trong thân bơm + đẩy qua DN25

Vì vậy, nếu một trong các giai đoạn bị cản trở, lưu lượng thực tế cũng có thể giảm so với điểm thiết kế.

Quá trình dịch chuyển chất lỏng nóng bên trong bơm dầu truyền nhiệt RY40-25-160 bắt đầu khi môi chất đi qua cửa hút DN40 theo phương trục và tiến đến tâm bánh công tác. Bánh công tác quay ở 2.900 vòng/phút truyền năng lượng cho chất lỏng, đưa dòng môi chất qua các rãnh cánh từ tâm ra mép ngoài.

Sau khi rời bánh công tác, chất lỏng được thân bơm thu và dẫn hướng, một phần năng lượng vận tốc được chuyển thành áp năng trước khi dòng dầu tập trung về cửa xả DN25. Quá trình diễn ra liên tục nên hút, truyền năng lượng và đẩy chất lỏng xảy ra đồng thời.

Toàn bộ đường đi có thể tóm tắt:

DN40 → tâm bánh công tác → rãnh cánh → mép bánh công tác → thân bơm → DN25.

Chính quá trình dịch chuyển liên tục này giúp RY40-25-160 tạo điểm làm việc khoảng 10 m³/h tại cột áp 28 m, duy trì dòng chất lỏng nóng ổn định trong vòng tuần hoàn gia nhiệt.

Tính ứng dụng đa dạng vượt trội của bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 có phạm vi ứng dụng rộng trong các hệ thống gia nhiệt công nghiệp nhờ khả năng tuần hoàn dầu nóng liên tục giữa nguồn nhiệt và thiết bị sử dụng nhiệt. Với lưu lượng thiết kế 10 m³/h, cột áp 28 m và động cơ 2,2 kW, model này phù hợp với nhiều vòng dầu truyền nhiệt có quy mô và trở lực tương ứng.

Điểm tạo nên tính ứng dụng đa dạng của RY40-25-160 là cùng một nguyên lý tuần hoàn dầu nóng có thể phục vụ nhiều loại thiết bị và dây chuyền sản xuất khác nhau.

Ứng dụng trong hóa chất, dược phẩm, nhựa và cao su

Trong ngành hóa chất và dược phẩm, RY40-25-160 có thể tuần hoàn dầu nóng qua áo gia nhiệt của bồn phản ứng, bồn khuấy và thiết bị trao đổi nhiệt. Dầu truyền nhiệt nằm trong mạch riêng, truyền nhiệt gián tiếp qua thành thiết bị và không cần tiếp xúc trực tiếp với nguyên liệu sản xuất.

Trong ngành nhựa và cao su, bơm có thể cấp dầu nóng cho bồn phối trộn, khuôn, tấm ép và thiết bị lưu hóa sử dụng phương pháp gia nhiệt bằng dầu tải nhiệt. RY40-25-160 không bơm trực tiếp nhựa nóng chảy hoặc cao su mà chỉ đảm nhiệm việc vận chuyển môi chất mang nhiệt.

Ứng dụng trong dệt nhuộm và hệ thống sấy công nghiệp

Trong nhà máy dệt nhuộm, RY40-25-160 có thể phục vụ các thiết bị cần nguồn nhiệt liên tục như máy sấy, thiết bị định hình nhiệt và bộ trao đổi nhiệt. Dầu nóng được đưa đến thiết bị, truyền nhiệt rồi quay trở lại nguồn gia nhiệt.

Nguyên tắc tương tự cũng được áp dụng cho các lò sấy công nghiệp. Bơm đưa dầu nóng qua bộ trao đổi nhiệt để làm nóng không khí sấy, sau đó dầu đã giảm nhiệt được đưa về nguồn nhiệt. Nhờ quá trình tuần hoàn liên tục, nhiệt được vận chuyển đều đặn trong toàn bộ thời gian hệ thống hoạt động.

Ứng dụng trong chế biến thực phẩm và các hệ thống gia nhiệt khác

Trong chế biến thực phẩm, RY40-25-160 thích hợp với những thiết bị sử dụng gia nhiệt gián tiếp bằng dầu tải nhiệt, chẳng hạn bồn áo nhiệt, thiết bị sấy hoặc bộ trao đổi nhiệt. Dầu nóng và thực phẩm được tách biệt, nhiệt chỉ truyền qua bề mặt kim loại của thiết bị.

Ngoài ra, bơm còn có thể tham gia các hệ thống gia nhiệt trong sản xuất vật liệu đường, chế biến gỗ và những dây chuyền công nghiệp khác sử dụng dầu nóng làm môi chất truyền nhiệt. Điểm chung của các ứng dụng này là vòng tuần hoàn:

Nguồn gia nhiệt → RY40-25-160 → Thiết bị cần nhiệt → Đường hồi → Nguồn gia nhiệt.

Khả năng thích ứng với nhiều hệ thống dầu nóng

RY40-25-160 thuộc dòng bơm dành cho môi chất nhiệt độ cao, không chứa hạt rắn và có thể có tính ăn mòn nhẹ khi tương thích với vật liệu bơm. Dòng RY có khả năng làm việc với môi chất ở nhiệt độ cao, nhờ đó có thể đáp ứng nhiều dạng hệ thống dầu truyền nhiệt.

Thông số 10 m³/h – 28 m – 2,2 kW cũng tạo điều kiện sử dụng model này trong các hệ thống có nhu cầu tuần hoàn tương ứng, từ một thiết bị gia nhiệt riêng lẻ đến một cụm thiết bị dùng chung vòng dầu nóng.

Tính ứng dụng đa dạng vượt trội của bơm dầu truyền nhiệt RY40-25-160 thể hiện ở khả năng phục vụ nhiều lĩnh vực như hóa chất, dược phẩm, nhựa, cao su, dệt nhuộm, sấy công nghiệp và chế biến thực phẩm.

Dù được lắp đặt trong dây chuyền nào, chức năng trọng tâm của RY40-25-160 vẫn là tuần hoàn dầu nóng để vận chuyển nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt. Chính khả năng thực hiện nhiệm vụ này trong nhiều loại hệ thống khác nhau tạo nên phạm vi ứng dụng rộng của model RY40-25-160.
