Nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A dựa trên chuyển động quay của cánh bơm để tạo lực ly tâm, hút dầu vào tâm cánh rồi đẩy dầu ra cửa xả. Chu trình này diễn ra liên tục, giúp dầu nóng tuần hoàn ổn định trong hệ thống gia nhiệt.
Khi RY65-40-200A hoạt động, dầu truyền nhiệt từ đường hút đi vào thân bơm theo phương trục và tiến đến tâm cánh bơm.
Đây là vị trí dầu bắt đầu nhận năng lượng từ cánh bơm đang quay.
Động cơ 5.5 kW truyền chuyển động qua khớp nối đến trục bơm, làm cánh bơm quay ở tốc độ 2900 vòng/phút.
Khi cánh bơm quay, dầu được đẩy từ tâm ra phía ngoài dưới tác dụng của lực ly tâm. Quá trình này làm tăng vận tốc và năng lượng của dòng dầu.
Sau khi rời cánh bơm, dầu đi vào phần dẫn dòng của thân bơm. Tại đây, một phần động năng được chuyển thành áp suất.
Với model RY65-40-200A, bơm đạt lưu lượng 25 m³/h và cột áp 35 m tại điểm làm việc tương ứng. Cột áp này giúp dầu vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt.
Từ cửa xả, dầu truyền nhiệt được đưa đến các thiết bị cần gia nhiệt.
Sau khi truyền nhiệt cho thiết bị, dầu tiếp tục theo đường hồi quay trở lại cửa hút của RY65-40-200A. Bơm lại tiếp tục hút, tăng năng lượng và đẩy dầu đi.
Nguyên lý làm việc của RY65-40-200A có thể mô tả ngắn gọn:
Dầu vào bơm → đi đến tâm cánh → nhận lực ly tâm → được tăng áp → đi đến thiết bị sử dụng nhiệt → quay về bơm.
Chu trình này được duy trì liên tục trong suốt thời gian hệ thống vận hành.
Lưu lượng 25 m³/h cho phép RY65-40-200A duy trì lượng dầu tuần hoàn phù hợp với hệ thống có điểm làm việc tương ứng.
Dòng dầu ổn định giúp quá trình vận chuyển nhiệt từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt diễn ra liên tục.
Tốc độ quay của cánh bơm quyết định trực tiếp khả năng tạo lưu lượng và cột áp.
Khi RY65-40-200A vận hành đúng tốc độ 2900 vòng/phút và đúng chiều quay, bơm có điều kiện đạt đúng đặc tính 25 m³/h và 35 m. Nếu tốc độ giảm hoặc quay sai chiều, khả năng tuần hoàn dầu sẽ bị suy giảm.
Để nguyên lý ly tâm hoạt động ổn định, bơm phải có đầy môi chất trước khi chạy và đường hút cần thông thoáng.
Nếu trong bơm còn nhiều không khí hoặc cửa hút bị cản trở, cánh bơm khó tạo dòng dầu ổn định. Vì vậy, việc nạp dầu và loại bỏ khí trước khi khởi động là rất quan trọng.
Nguyên lý hoạt động ly tâm tuần hoàn của bơm dầu truyền nhiệt RY65-40-200A là quá trình cánh bơm quay để tạo lực ly tâm, truyền năng lượng cho dầu, tăng áp và đẩy dầu liên tục qua hệ thống.
Với lưu lượng 25 m³/h, cột áp 35 m, tốc độ 2900 vòng/phút và động cơ 5.5 kW, RY65-40-200A duy trì chu trình dầu nóng khép kín giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Đây chính là nguyên lý cốt lõi giúp bơm thực hiện nhiệm vụ tuần hoàn dầu truyền nhiệt trong hệ thống công nghiệp.
Bơm dầu truyền nhiệt RY65-40-200A vận hành êm ái và ít tạo ra tiếng ồn lớn khi được lắp đặt đúng kỹ thuật, căn chỉnh đồng tâm chính xác và duy trì hệ thống bôi trơn ổn định. Kết cấu bơm ly tâm, cụm trục được đỡ bởi hai vòng bi và truyền động qua khớp nối giúp rotor quay đều trong quá trình tuần hoàn dầu nóng.
Với thông số lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, RY65-40-200A có điều kiện vận hành ổn định khi làm việc đúng điểm thiết kế.
RY65-40-200A hoạt động theo nguyên lý ly tâm. Dầu truyền nhiệt được hút liên tục vào tâm cánh bơm, nhận năng lượng rồi được đẩy ra cửa xả.
Dòng dầu di chuyển liên tục giúp quá trình làm việc của cánh bơm diễn ra đều hơn. Khi cửa hút được cấp đầy dầu và hệ thống không có lượng khí lớn, bơm hạn chế được rung động bất thường gây ra tiếng ồn.
Trục bơm được đỡ bởi hai vòng bi đặt trong thân ổ bi.
Hai vòng bi giữ rotor đúng vị trí khi quay ở 2900 vòng/phút, hạn chế độ đảo của trục và giúp cánh bơm quay ổn định. Đây là yếu tố quan trọng giúp bơm dầu truyền nhiệt RY65-40-200A vận hành êm ái và ít tạo ra tiếng ồn lớn.
Nếu vòng bi bị hư hỏng hoặc thiếu bôi trơn, rung và tiếng ồn có thể tăng rõ rệt.
Độ đồng tâm giữa trục động cơ và trục bơm có ảnh hưởng trực tiếp đến độ êm khi vận hành.
Theo hướng dẫn của dòng RY, sai số đồng tâm đo tại mép ngoài khớp nối cho phép khoảng 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Khi hai trục được căn chỉnh đúng, lực truyền qua khớp nối ổn định hơn, giảm tải lệch lên vòng bi và hạn chế rung cơ khí.
RY65-40-200A sử dụng khớp nối ba chấu để truyền chuyển động từ động cơ sang trục bơm.
Khớp nối giúp mô-men được truyền liên tục tới trục và cánh bơm. Khi khớp nối được lắp đúng và hai trục đồng tâm, quá trình truyền động diễn ra ổn định hơn, góp phần hạn chế rung tại vị trí nối giữa động cơ và bơm.
Hệ thống bôi trơn có ảnh hưởng trực tiếp đến tiếng ồn của cụm ổ bi.
Theo kết cấu dòng RY, vòng bi phía cánh bơm được bôi trơn bằng dầu truyền nhiệt sạch, còn vòng bi phía khớp nối sử dụng mỡ bôi trơn phù hợp.
Khi chất bôi trơn được duy trì đúng lượng, ma sát giảm, vòng bi quay nhẹ hơn và hạn chế phát sinh tiếng động cơ khí.
Không khí trong đường ống là một trong những nguyên nhân được tài liệu dòng RY nêu đối với hiện tượng rung và tiếng ồn lớn.
Nếu khí đi vào vùng cánh bơm, dòng dầu trở nên không ổn định, làm rotor rung mạnh hơn. Vì vậy, trước khi vận hành cần cấp đầy môi chất và loại bỏ khí khỏi hệ thống.
Khi cửa hút luôn đầy dầu, cánh bơm nhận dòng môi chất liên tục. Quá trình hút và đẩy diễn ra đều hơn, giúp giảm các dao động thủy lực không cần thiết.
Đường hút và đường đẩy cần có giá đỡ riêng.
Nếu trọng lượng đường ống tác động trực tiếp lên thân bơm, vị trí bơm có thể bị lệch, làm ảnh hưởng đến độ đồng tâm giữa trục bơm và động cơ.
Tình trạng này có thể làm tăng rung, tăng tải lên vòng bi và khiến tiếng ồn xuất hiện rõ hơn.
Theo hướng dẫn xử lý sự cố của dòng RY, vòng bi bị hư hỏng là một nguyên nhân trực tiếp của hiện tượng rung và tiếng ồn lớn.
Khi bề mặt vòng bi bị mòn hoặc hư hại, trục không còn quay ổn định. Lúc này cần kiểm tra cụm ổ bi và thay thế nếu không còn đáp ứng yêu cầu vận hành.
RY65-40-200A đang sử dụng điểm làm việc 25 m³/h và cột áp 35 m.
Khi bơm làm việc trong vùng lưu lượng phù hợp, dòng dầu qua cánh ổn định hơn. Nếu lưu lượng giảm quá thấp hoặc đường hút bị cản trở, điều kiện dòng chảy trong bơm có thể biến động và gây rung.
Vì vậy, giữ đường hút thông thoáng và duy trì lưu lượng phù hợp là điều kiện quan trọng để bơm chạy êm.
Tiếng ồn lớn không phải là trạng thái vận hành bình thường của RY65-40-200A.
Khi xuất hiện tiếng động bất thường, cần kiểm tra các yếu tố chính gồm độ đồng tâm giữa bơm và động cơ, tình trạng vòng bi, tải trọng đường ống và không khí trong hệ thống.
Xử lý đúng nguyên nhân giúp tránh để rung và tiếng ồn kéo dài gây ảnh hưởng đến trục, vòng bi và cánh bơm.
Bơm dầu truyền nhiệt RY65-40-200A vận hành êm ái và ít tạo ra tiếng ồn lớn nhờ kết cấu ly tâm, trục được đỡ bởi hai vòng bi và truyền động qua khớp nối ba chấu. Tuy nhiên, độ êm phụ thuộc trực tiếp vào việc lắp đặt và bảo dưỡng.
Khi trục bơm và động cơ được căn đồng tâm, vòng bi được bôi trơn đúng, đường ống không tạo tải lên thân bơm và không khí được loại bỏ khỏi hệ thống, RY65-40-200A có điều kiện duy trì hoạt động ổn định với lưu lượng 25 m³/h, cột áp 35 m, tốc độ 2900 vòng/phút và công suất 5,5 kW.

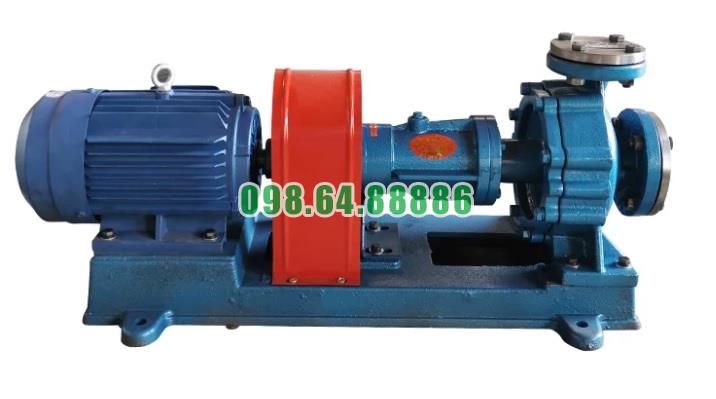

Máy bơm dầu truyền nhiệt RY65-40-200A lưu lượng 25 m3/h, cột áp 35 m, công suất 5.5 kW, tốc độ 2900 vòng/phút
