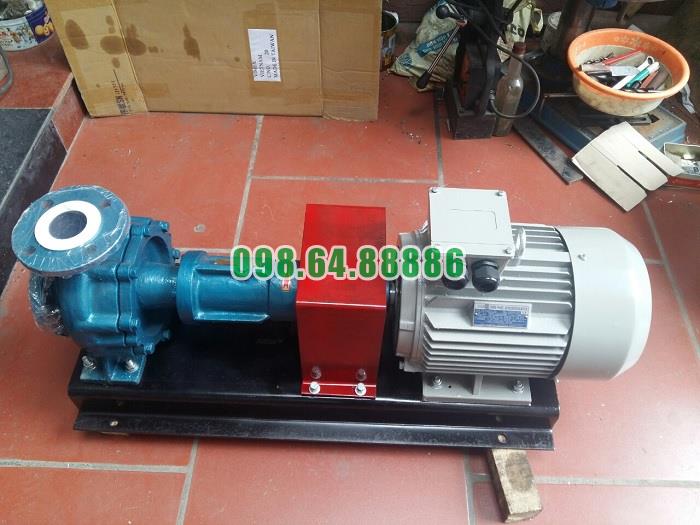

Máy bơm dầu nhiệt độ cao RY65-40-250A công suất 7.5 kW, cột áp 51 m, lưu lượng 20 m3/h

Vai trò của cụm phớt làm kín trong Bơm dầu truyền nhiệt RY65-40-250A

Cụm phớt làm kín trong Bơm dầu truyền nhiệt RY65-40-250A giữ vai trò quan trọng trong việc hạn chế rò rỉ dầu nóng tại vị trí trục bơm đi xuyên qua nắp bơm. Theo cấu tạo dòng RY, hệ thống làm kín sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt, phù hợp với môi trường làm việc có nhiệt độ cao.

Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, trục bơm phải quay liên tục, vì vậy hiệu quả của cụm làm kín ảnh hưởng trực tiếp đến độ ổn định của toàn bộ thiết bị.

Hạn chế dầu truyền nhiệt rò rỉ theo trục

Chức năng chính của cụm phớt là kiểm soát khe hở tại vị trí trục quay.

Khi bơm hoạt động, dầu truyền nhiệt bên trong thân bơm có xu hướng thoát ra ngoài theo khu vực trục. Bộ chèn làm kín giúp hạn chế hiện tượng này, từ đó duy trì độ kín cần thiết cho bơm.

Đối với RY65-40-250A, đây là chức năng đặc biệt quan trọng do môi chất có thể làm việc ở nhiệt độ cao.

Bảo vệ khu vực ổ trục

Phớt dầu cao su chịu nhiệt còn có vai trò hỗ trợ bảo vệ cụm ổ bi phía sau.

Hai ổ bi trong thân ổ trục cần được duy trì trong điều kiện bôi trơn phù hợp. Nếu dầu nóng hoặc tạp chất xâm nhập vào khu vực này, khả năng làm việc của ổ bi có thể bị ảnh hưởng.

Cụm phớt giúp tạo sự phân cách giữa vùng môi chất nóng và khu vực ổ trục, qua đó hỗ trợ duy trì trạng thái làm việc ổn định cho trục bơm.

Hạn chế ảnh hưởng của dầu nóng tới các chi tiết xung quanh

RY65-40-250A thuộc dòng bơm có thể làm việc với môi chất có nhiệt độ không vượt quá 350°C.

Nếu dầu nóng rò rỉ ra khu vực trục, nhiệt có thể ảnh hưởng tới thân ổ trục, khớp nối và các bộ phận lân cận. Vì vậy, cụm phớt làm kín giúp hạn chế dầu nóng tiếp xúc với những vị trí không cần thiết.

Đây là một trong những yếu tố góp phần hỗ trợ khả năng vận hành an toàn của bơm.

Bộ chèn và phớt dầu phối hợp với nhau

Cụm làm kín của RY65-40-250A không dựa vào một chi tiết duy nhất.

Bộ chèn làm kín chủ yếu kiểm soát rò rỉ tại vị trí trục xuyên qua nắp bơm, trong khi phớt dầu cao su chịu nhiệt hỗ trợ làm kín và bảo vệ khu vực ổ trục.

Sự kết hợp này tạo thành một hệ thống làm kín tương đối đơn giản nhưng phù hợp với đặc điểm vận hành của bơm dầu nóng.

Cụm phớt ảnh hưởng trực tiếp đến độ ổn định của trục

Hiệu quả làm kín phụ thuộc nhiều vào tình trạng cơ khí của trục.

Nếu trục bị lệch tâm, rung hoặc ổ bi hư hỏng, phớt có thể chịu tải không đều và nhanh mòn hơn. Khi đó, lượng rò rỉ có thể tăng và làm giảm độ ổn định của toàn bộ cụm bơm.

Vì vậy, việc căn chỉnh đồng tâm giữa bơm và động cơ là yếu tố quan trọng để bảo vệ cụm phớt.

Gia nhiệt đúng cách giúp bảo vệ cụm phớt

Khi bơm chuyển từ trạng thái nguội sang làm việc với dầu nóng, các chi tiết sẽ giãn nở theo nhiệt độ.

Theo yêu cầu vận hành của dòng RY, chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Việc gia nhiệt từ từ giúp hạn chế sự thay đổi kích thước đột ngột ở khu vực trục và bộ làm kín, qua đó giảm nguy cơ rò rỉ bất thường.

Tầm quan trọng của cụm phớt đối với RY65-40-250A

Cụm phớt làm kín trong Bơm dầu truyền nhiệt RY65-40-250A có ba vai trò chính: hạn chế rò rỉ dầu nóng, hỗ trợ bảo vệ cụm ổ trục và duy trì độ kín tại khu vực trục.

Đây là bộ phận nhỏ nhưng có ảnh hưởng lớn đến độ ổn định, độ an toàn và khả năng vận hành lâu dài của bơm trong hệ thống dầu truyền nhiệt.

Vai trò của cụm phớt làm kín trong Bơm dầu truyền nhiệt RY65-40-250A tập trung vào việc ngăn dầu nóng rò rỉ theo trục, hỗ trợ bảo vệ ổ bi và duy trì trạng thái kín của cụm bơm.

Hệ thống sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt, phù hợp với đặc điểm làm việc của dòng RY. Để cụm phớt duy trì hiệu quả, cần bảo đảm trục đồng tâm, hạn chế rung, gia nhiệt đúng quy trình và kiểm tra tình trạng rò rỉ định kỳ.

Cơ chế tản nhiệt tự nhiên hoạt động như thế nào ở Bơm dầu truyền nhiệt RY65-40-250A

Cơ chế tản nhiệt tự nhiên ở Bơm dầu truyền nhiệt RY65-40-250A được thiết kế để giảm sự truyền nhiệt từ khu vực thân bơm chứa dầu nóng sang cụm ổ trục và các chi tiết truyền động. Điểm đáng chú ý là dòng RY sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống, giúp kết cấu gọn hơn và giảm thiết bị phụ trợ.

Nhiệt phát sinh từ môi chất nóng

Khi RY65-40-250A vận chuyển dầu tải nhiệt ở nhiệt độ cao, nhiệt từ môi chất truyền sang thân bơm và các chi tiết kim loại xung quanh.

Nếu lượng nhiệt này tiếp tục truyền mạnh về phía ổ bi và cụm truyền động, nhiệt độ ổ trục có thể tăng, ảnh hưởng đến dầu mỡ bôi trơn và độ ổn định của bơm.

Tản nhiệt qua kết cấu thân và cụm đỡ

Cơ chế tản nhiệt tự nhiên hoạt động dựa trên việc nhiệt được truyền từ các bộ phận nóng ra bề mặt kim loại của cụm bơm, sau đó thoát dần ra môi trường xung quanh.

Kết cấu thân ổ trục, giá đỡ và khoảng cách giữa phần bơm nóng với cụm truyền động giúp hạn chế nhiệt tập trung trực tiếp tại ổ bi. Nhờ đó, nhiệt có điều kiện phân tán ra không khí trước khi ảnh hưởng quá lớn đến các chi tiết quay.

Không cần hệ thống nước làm mát riêng

Một ưu điểm của cơ chế tản nhiệt tự nhiên ở Bơm dầu truyền nhiệt RY65-40-250A là không cần bố trí hệ thống nước làm mát truyền thống cho cụm bơm.

Điều này giúp giảm đường ống nước, van và thiết bị phụ trợ, đồng thời làm cho hệ thống lắp đặt đơn giản hơn. Tuy nhiên, khu vực đặt bơm vẫn cần thông thoáng để quá trình trao đổi nhiệt với môi trường diễn ra thuận lợi.

Hỗ trợ bảo vệ ổ bi và chất bôi trơn

Mục tiêu quan trọng của tản nhiệt tự nhiên là hạn chế nhiệt truyền quá mức đến cụm ổ bi.

Khi nhiệt độ ổ trục được kiểm soát tốt hơn, dầu và mỡ bôi trơn có điều kiện duy trì đặc tính làm việc ổn định, từ đó giảm ma sát và hỗ trợ kéo dài tuổi thọ của ổ bi.

Tản nhiệt tự nhiên phải kết hợp với gia nhiệt đúng quy trình

Tản nhiệt tự nhiên không có nghĩa bơm có thể chịu thay đổi nhiệt độ đột ngột. Khi vận hành dầu nóng, RY65-40-250A vẫn cần được gia nhiệt sơ bộ.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ. Gia nhiệt từ từ giúp toàn bộ kết cấu thích nghi với giãn nở nhiệt và hỗ trợ cơ chế tản nhiệt làm việc ổn định hơn.

Vai trò của cơ chế tản nhiệt tự nhiên

Cơ chế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY65-40-250A giúp phân tán nhiệt từ phần bơm nóng ra môi trường, hạn chế nhiệt truyền quá mạnh đến ổ bi và cụm truyền động.

Thiết kế này góp phần giúp bơm phù hợp hơn với các hệ thống tuần hoàn dầu tải nhiệt nhiệt độ cao mà không phải phụ thuộc vào một hệ thống làm mát bằng nước riêng biệt.

Cơ chế tản nhiệt tự nhiên hoạt động ở Bơm dầu truyền nhiệt RY65-40-250A bằng cách sử dụng chính kết cấu thân bơm, cụm đỡ và bề mặt kim loại để truyền và giải phóng nhiệt ra môi trường xung quanh.

Nhờ không cần hệ thống làm mát bằng nước truyền thống, RY65-40-250A có kết cấu đơn giản hơn, đồng thời vẫn hỗ trợ bảo vệ ổ bi và cụm truyền động khi làm việc với dầu tải nhiệt nhiệt độ cao.
