Dễ dàng tích hợp vào hệ thống có sẵn cùng Bơm dầu truyền nhiệt RY50-32-250A là ưu điểm đến từ kết cấu lắp đặt tương đối rõ ràng, bố trí cửa hút – cửa xả thuận tiện, bơm và động cơ đặt trên cùng bệ máy, đồng thời mặt bích và các bộ phận chịu áp được chế tạo theo cấp áp suất tiêu chuẩn của dòng RY.
Với thông số lưu lượng 16 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút và động cơ 7,5 kW, RY50-32-250A có thể được lựa chọn để thay thế hoặc bổ sung vào những hệ thống tuần hoàn dầu nóng có yêu cầu làm việc tương ứng.
Dòng RY sử dụng cửa hút theo hướng trục và cửa xả hướng tâm theo phương thẳng đứng.
Cách bố trí này giúp việc kết nối RY50-32-250A với hệ thống đường ống hiện hữu tương đối thuận lợi, đặc biệt trong các hệ thống đã có sẵn tuyến hút và tuyến đẩy riêng biệt.
Khi thay thế một bơm cũ hoặc bổ sung thêm bơm dự phòng, kỹ thuật viên có thể dựa vào vị trí cửa hút, cửa xả và kích thước lắp đặt của RY50-32-250A để kiểm tra khả năng tương thích với tuyến ống hiện có.
Tài liệu cũng cung cấp bản vẽ kích thước lắp đặt cho các model dòng RY, giúp đối chiếu trước khi đưa bơm vào hệ thống.
Bơm RY được lắp đồng tâm với động cơ trên cùng một bệ máy và truyền động qua khớp nối mềm.
Kết cấu dạng cụm này giúp quá trình bố trí RY50-32-250A vào hệ thống có sẵn trở nên tập trung hơn, bởi bơm và động cơ đã được tổ chức thành một cụm máy thống nhất.
Khi lắp đặt, toàn bộ cụm bơm – động cơ được đặt lên móng, lắp bu lông móng và cân bằng bệ bằng thước thủy trước khi siết chặt.
Điều này giúp việc tích hợp vào nền móng hoặc bệ kỹ thuật hiện có có thể được thực hiện theo quy trình rõ ràng, miễn là kích thước và khả năng chịu tải của vị trí lắp đặt phù hợp.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Thông số này giúp người thiết kế dễ đối chiếu với cấp áp suất của đường ống, van và phụ kiện đang sử dụng trong hệ thống có sẵn.
Tuy nhiên, trước khi tích hợp RY50-32-250A, vẫn cần kiểm tra kích thước mặt bích, tiêu chuẩn khoan lỗ và áp suất làm việc thực tế của toàn hệ thống để bảo đảm tương thích.
Theo tài liệu nhà sản xuất, đối với các hệ thống quan trọng có thể bố trí hai bơm vận hành luân phiên hoặc một bơm làm việc và một bơm dự phòng.
Điều này tạo thuận lợi khi RY50-32-250A được bổ sung vào một hệ thống đang vận hành, đặc biệt trong trường hợp doanh nghiệp muốn tăng mức độ dự phòng mà không thay đổi hoàn toàn cấu trúc hệ thống hiện có.
Nếu hệ thống đang sử dụng một bơm chính, RY50-32-250A có thể được bố trí làm bơm dự phòng khi các thông số lưu lượng, cột áp và điều kiện đường ống phù hợp.
Nhà sản xuất cũng yêu cầu bơm dự phòng phải luôn sẵn sàng và được khởi động – dừng thử ít nhất một lần mỗi tuần.
Một yếu tố giúp Bơm dầu truyền nhiệt RY50-32-250A dễ dàng tích hợp vào hệ thống có sẵn là cơ chế tản nhiệt tự nhiên.
Dòng RY sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống, giúp cụm bơm gọn và đơn giản hơn.
Nhờ đó, khi cải tạo hệ thống, doanh nghiệp không phải bố trí thêm một tuyến nước làm mát riêng cho cụm bơm như ở những thiết kế phụ thuộc vào nước làm mát.
Dù kết cấu thuận tiện lắp đặt, việc đưa RY50-32-250A vào hệ thống có sẵn vẫn phải bảo đảm độ chính xác cơ khí.
Nhà sản xuất quy định sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Điều này đặc biệt quan trọng khi tận dụng bệ móng cũ, bởi bệ không phẳng hoặc vị trí động cơ không phù hợp có thể làm cụm bơm bị lệch tâm.
Khi tích hợp RY50-32-250A vào hệ thống cũ, không nên ép đường ống hiện hữu vào mặt bích bơm để bù sai lệch vị trí.
Tài liệu yêu cầu đường hút và đường đẩy phải có giá đỡ hoặc treo độc lập, không để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Do đó, nếu tuyến ống cũ không khớp chính xác với bơm mới, cần điều chỉnh lại đường ống thay vì dùng lực kéo mặt bích vào vị trí.
Khả năng tích hợp không chỉ phụ thuộc vào kích thước cơ khí mà còn phụ thuộc vào đặc tính thủy lực.
RY50-32-250A có điểm làm việc công bố 16 m³/h – 60 m tại 2.900 vòng/phút.
Nhà sản xuất yêu cầu điểm làm việc của hệ thống nằm trong vùng đường đặc tính phù hợp và ưu tiên gần vùng hiệu suất cao.
Vì vậy, trước khi tích hợp vào hệ thống có sẵn cần xác định yêu cầu lưu lượng và cột áp thực tế để bảo đảm RY50-32-250A phù hợp, thay vì chỉ dựa vào kích thước đường ống hoặc công suất động cơ.
Dễ dàng tích hợp vào hệ thống có sẵn cùng Bơm dầu truyền nhiệt RY50-32-250A được hỗ trợ bởi kết cấu bơm – động cơ trên cùng bệ máy, cửa hút hướng trục, cửa xả hướng tâm, mặt bích cấp áp suất 16 bar và cơ chế tản nhiệt tự nhiên không cần nước làm mát truyền thống.
Để việc tích hợp đạt hiệu quả, cần đối chiếu chính xác lưu lượng 16 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút và công suất động cơ 7,5 kW với nhu cầu của hệ thống hiện có, đồng thời kiểm tra kích thước lắp đặt, độ đồng tâm và giá đỡ đường ống. Khi các điều kiện này phù hợp, RY50-32-250A có thể được bổ sung hoặc thay thế trong hệ thống tuần hoàn dầu nóng mà không phải thay đổi toàn bộ cấu trúc dây chuyền.
Bơm dầu truyền nhiệt RY50-32-250A cho nồi hơi tầng sôi dầu tải nhiệt phù hợp trong trường hợp hệ thống sử dụng dầu nóng làm môi chất tuần hoàn để nhận nhiệt từ nguồn gia nhiệt và đưa đến các thiết bị tiêu thụ nhiệt. Theo tài liệu kỹ thuật, dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ môi chất không vượt quá 350°C.
Model RY50-32-250A có điểm làm việc:
Lưu lượng: 16 m³/h
Cột áp: 60 m
Tốc độ quay: 2.900 vòng/phút
Công suất trục: 6,20 kW
Công suất động cơ: 7,5 kW
Trong hệ thống nồi hơi tầng sôi có sử dụng dầu tải nhiệt, Bơm dầu truyền nhiệt RY50-32-250A có nhiệm vụ tạo dòng tuần hoàn cưỡng bức cho dầu nóng.
Dầu tải nhiệt được đưa qua khu vực nhận nhiệt, sau đó bơm đẩy dầu đến thiết bị sử dụng nhiệt rồi đưa dầu quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
Như vậy, vai trò chính của RY50-32-250A là:
Duy trì dòng dầu nóng liên tục.
Tạo áp lực để dầu vượt qua trở lực đường ống.
Bảo đảm dầu được luân chuyển qua khu vực trao đổi nhiệt.
Hỗ trợ hệ thống duy trì quá trình truyền nhiệt ổn định.
Tài liệu RY không nêu riêng cụm từ “nồi hơi tầng sôi dầu tải nhiệt”, vì vậy ứng dụng này được hiểu trong trường hợp nồi tầng sôi là nguồn gia nhiệt cho mạch tuần hoàn dầu tải nhiệt.
RY50-32-250A có lưu lượng thiết kế 16 m³/h, phù hợp với hệ thống cần duy trì một lượng dầu tải nhiệt tuần hoàn liên tục.
Trong nồi hơi tầng sôi dầu tải nhiệt, lưu lượng đủ giúp dầu liên tục nhận nhiệt và đưa nhiệt ra khỏi khu vực gia nhiệt. Khi dòng dầu được duy trì ổn định, khả năng vận chuyển nhiệt của toàn hệ thống cũng ổn định hơn.
Nhà sản xuất yêu cầu không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu phải làm việc thường xuyên ở lưu lượng thấp hơn, cần xem xét chọn bơm nhỏ hơn hoặc bố trí đường bypass tại cửa xả.
Mạch dầu tải nhiệt của nồi hơi tầng sôi thường gồm đường ống, van và các thiết bị trao đổi nhiệt. Những thành phần này tạo ra tổn thất áp suất khi dầu tuần hoàn.
Cột áp 60 m của RY50-32-250A giúp tạo năng lượng để dầu vượt qua trở lực hệ thống tại điểm làm việc phù hợp.
Theo tài liệu kỹ thuật, khi lựa chọn bơm, điểm làm việc của hệ thống cần nằm trong vùng đặc tính của bơm và nên ưu tiên khu vực có hiệu suất phù hợp.
Một ưu điểm quan trọng khi sử dụng Bơm dầu truyền nhiệt RY50-32-250A cho nồi hơi tầng sôi dầu tải nhiệt là khả năng làm việc với môi chất nhiệt độ cao.
Theo nhà sản xuất, nhiệt độ dầu hoặc môi chất qua bơm không được vượt quá 350°C.
Đặc điểm này phù hợp với hệ thống gia nhiệt công nghiệp dùng dầu tải nhiệt làm môi chất truyền nhiệt. Tuy nhiên, nhiệt độ vận hành thực tế vẫn phải tuân theo giới hạn của dầu, đường ống, van và các thiết bị trong toàn hệ thống.
Khi dầu trong nồi hơi tầng sôi đã đạt nhiệt độ cao, RY50-32-250A phải được gia nhiệt sơ bộ trước khi vận hành chính thức.
Nhà sản xuất quy định:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc tăng nhiệt từ từ giúp thân bơm và các chi tiết bên trong thích nghi với nhiệt độ dầu, hạn chế ảnh hưởng của giãn nở nhiệt đột ngột.
Trước khi khởi động RY50-32-250A, cần mở hoàn toàn van hút và đóng van xả. Sau khi bơm đạt tốc độ ổn định, mở từ từ van xả để đưa lưu lượng về mức yêu cầu.
Nhà sản xuất lưu ý:
Không để bơm chạy với van xả đóng quá 3 phút.
Không sử dụng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm vận hành không ổn định.
Đối với hệ thống nồi hơi tầng sôi dầu tải nhiệt, việc duy trì dòng dầu ổn định ngay từ giai đoạn khởi động là đặc biệt quan trọng.
Khi RY50-32-250A làm việc liên tục trong hệ thống dầu tải nhiệt, cần theo dõi các thông số chính như:
Lưu lượng dầu.
Áp suất cửa xả.
Nhiệt độ thân bơm.
Nhiệt độ ổ trục.
Độ rung.
Tiếng ồn bất thường.
Tài liệu quy định biên độ rung của bơm không được vượt quá 0,06 mm và yêu cầu dừng kiểm tra nếu xuất hiện tiếng ồn bất thường.
Sử dụng Bơm dầu truyền nhiệt RY50-32-250A cho nồi hơi tầng sôi dầu tải nhiệt phù hợp khi hệ thống cần một bơm tuần hoàn dầu nóng có lưu lượng 16 m³/h, cột áp 60 m, công suất động cơ 7,5 kW và tốc độ 2.900 vòng/phút.
RY50-32-250A đảm nhiệm nhiệm vụ đưa dầu tải nhiệt liên tục qua nguồn gia nhiệt và thiết bị sử dụng nhiệt, đồng thời có khả năng làm việc với môi chất nhiệt độ cao đến giới hạn 350°C. Để hệ thống nồi hơi tầng sôi vận hành ổn định, bơm cần được gia nhiệt sơ bộ, duy trì lưu lượng phù hợp và theo dõi chặt nhiệt độ, áp suất và độ rung trong suốt quá trình làm việc.

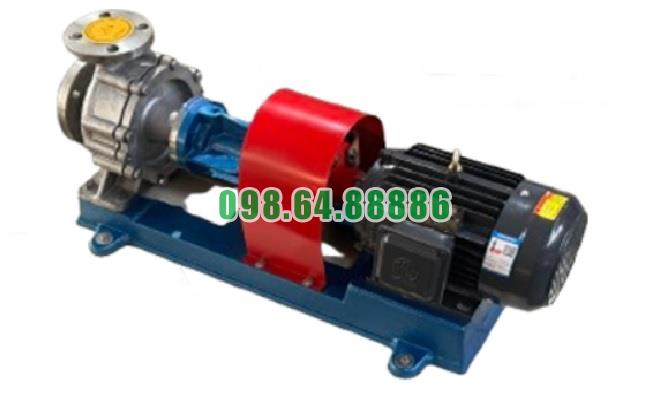

Bơm tuần hoàn dầu gia nhiệt RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m
