Bơm dầu truyền nhiệt RY80-50-250A và thiết kế hạn chế rò rỉ dầu nhiệt
Bơm dầu truyền nhiệt RY80-50-250A làm việc trong mạch tuần hoàn có nhiệt độ cao, áp suất thay đổi và nhiều chu kỳ gia nhiệt – làm nguội. Trong điều kiện này, rò rỉ dầu không chỉ gây thất thoát môi chất mà còn làm bẩn thiết bị, ảnh hưởng động cơ và tạo nguy cơ cháy khi dầu nóng tiếp xúc với bề mặt có nhiệt độ cao.
Thiết kế hạn chế rò rỉ phải được thực hiện đồng thời ở cụm phớt trục, mặt ghép thân bơm, mặt bích đường ống, gioăng, van xả, giá đỡ và hệ thống thu gom. Nếu chỉ thay một loại phớt mà không xử lý lệch trục, tải đường ống, giãn nở nhiệt hoặc dầu xuống cấp, rò rỉ có thể lặp lại sau thời gian ngắn.
Mục tiêu của thiết kế là duy trì độ kín trong toàn bộ trạng thái nguội, gia nhiệt, vận hành ổn định và làm nguội; phát hiện sớm lượng dầu rò nhỏ; ngăn dầu chảy vào động cơ hoặc bề mặt nóng; đồng thời cho phép kiểm tra và bảo dưỡng mà không phải tháo dỡ toàn bộ dây chuyền.
Các vị trí có nguy cơ rò rỉ trên RY80-50-250A
Cụm phớt trục
Phớt trục là vị trí chịu rủi ro cao nhất vì phải làm kín quanh trục quay trong khi dầu có nhiệt độ cao. Phớt chịu tác động đồng thời của tốc độ quay, áp suất trong khoang bơm, nhiệt truyền từ dầu và độ rung của trục.
Khi phớt xuống cấp, dấu hiệu ban đầu thường là màng dầu mỏng, vệt dầu quanh nắp phớt, cặn dầu hoặc mùi dầu nóng. Nếu không xử lý, dầu có thể chảy theo trục đến khớp nối, ổ bi hoặc động cơ.
Mặt ghép thân bơm và nắp bơm
Mặt ghép có thể rò khi gioăng bị chai, lắp lệch, siết bu lông không đều hoặc bề mặt ghép bị xước. Chu kỳ nhiệt làm các chi tiết giãn nở khác nhau, khiến áp lực lên gioăng thay đổi.
Mặt ghép cần được kiểm tra độ phẳng, độ sạch và tình trạng bề mặt trước khi lắp. Không nên sử dụng keo làm kín không phù hợp với dầu nóng vì keo có thể bị phân hủy, bong vào dòng dầu hoặc làm sai chiều dày khe ghép.
Mặt bích hút, đẩy và đầu nối phụ trợ
Mặt bích đường hút, đường đẩy, van xả, điểm lấy mẫu, đồng hồ áp suất và các đầu nối phụ trợ đều có thể trở thành điểm rò. Dầu có thể không chảy thành dòng nhưng vẫn thấm lâu ngày, tạo cặn trên thân bơm và giá đỡ.
Các đầu nối cần được bố trí dễ quan sát, không nằm ngay phía trên động cơ hoặc hộp đấu dây. Những vị trí có nguy cơ cao nên có tấm chắn hoặc khay thu gom riêng.
Thiết kế phớt trục cho dầu nhiệt
Chọn phớt theo điều kiện thực tế
Phớt của RY80-50-250A phải được chọn theo nhiệt độ dầu, áp suất khoang phớt, tốc độ quay, độ nhớt và tính chất hóa học của loại dầu đang sử dụng. Không nên chọn phớt chỉ theo đường kính trục hoặc kích thước lắp.
Vật liệu bề mặt ma sát phải giữ được độ ổn định khi làm việc ở nhiệt độ cao. Vòng đệm thứ cấp phải duy trì độ đàn hồi trong dải nhiệt vận hành. Nếu vật liệu không phù hợp, phớt có thể chai, nứt, trương nở hoặc mất áp lực làm kín.
Sử dụng cấu hình phớt phù hợp
Với mạch dầu có nhiệt độ cao hoặc yêu cầu kiểm soát rò rỉ nghiêm ngặt, có thể xem xét phớt cartridge để giảm sai số khi lắp đặt. Cấu hình này giúp định vị cụm phớt chính xác và thuận tiện khi thay thế.
Nếu điều kiện làm việc yêu cầu mức bảo vệ cao hơn, có thể sử dụng phớt đôi hoặc khoang cách ly theo giới hạn của nhà sản xuất. Cấu hình phớt phải phù hợp với áp suất, nhiệt độ và phương án thu gom, không lắp phớt đôi chỉ vì mục tiêu tăng độ kín mà không có thiết kế phụ trợ tương ứng.
Kiểm soát bề mặt trục
Bề mặt trục tại vị trí phớt phải nhẵn, không có rãnh mòn, vết xước sâu hoặc ba via. Trục bị mòn sẽ làm phớt mới tiếp xúc không đều, gây rò ngay sau khi chạy thử.
Khi thay phớt, cần kiểm tra độ đảo trục, độ thẳng trục, bạc trục, vòng chặn và cơ cấu định vị. Nếu nguyên nhân cơ khí chưa được xử lý, việc thay phớt chỉ tạo ra hiệu quả tạm thời.
Kiểm soát nhiệt tại khoang phớt
Khoang phớt cần hạn chế tích nhiệt và tránh để dầu đứng yên quá lâu ở vùng nóng. Kết cấu nắp phớt nên tạo điều kiện tản nhiệt và cho phép kiểm tra tình trạng làm kín.
Khi dầu bị giữ trong khoang phớt, dầu có thể bị oxy hóa, tạo cặn trên bề mặt ma sát và làm phớt nhanh hỏng. Đường xả hoặc vị trí thông khí phải được bố trí an toàn, không hướng về động cơ và không tạo đường phun dầu nóng khi tháo mở.
Thiết kế mặt ghép và gioăng
Vật liệu gioăng tương thích với dầu nóng
Gioăng mặt ghép phải chịu được nhiệt độ, áp suất và tính chất hóa học của dầu truyền nhiệt. Gioăng dùng cho nước hoặc dầu ở nhiệt độ thấp không mặc nhiên phù hợp với mạch dầu nóng.
Gioăng bị chai, nứt, phồng, ép tràn hoặc mất đàn hồi phải được thay mới. Tăng lực siết để che giấu gioăng hỏng có thể làm biến dạng mặt bích và khiến lần tháo lắp sau khó khăn hơn.
Bề mặt lắp gioăng
Mặt ghép phải sạch, phẳng và không có vết xước sâu. Dầu cũ, cặn carbon hoặc vật lạ trên mặt ghép làm gioăng không tiếp xúc đều.
Gioăng phải đúng kích thước và được đặt đúng vị trí. Gioăng nhô vào lòng ống có thể bị dòng dầu cuốn, trong khi gioăng lệch ra ngoài làm giảm diện tích làm kín và có thể bị ép không đều.
Trình tự siết bu lông
Bu lông mặt bích cần được siết theo trình tự chéo và tăng lực từng bước. Cách siết này giúp phân bố áp lực đều quanh gioăng.
Siết quá lỏng làm dầu rò khi mạch nóng. Siết quá chặt có thể làm gioăng biến dạng, mặt bích cong hoặc mất khả năng bù chênh lệch nhiệt. Giá trị lực siết phải phù hợp với loại bu lông, vật liệu mặt bích và vật liệu gioăng.
Hạn chế rò rỉ do giãn nở nhiệt
Đường ống có giá đỡ riêng
Đường ống hút và đẩy không được dùng thân bơm làm điểm chịu tải. Mỗi tuyến ống phải có giá đỡ riêng, được bố trí để giữ đúng cao độ và hướng kết nối.
Khi dầu nóng, đường ống giãn nở và có thể tạo lực kéo, lực uốn hoặc mô-men lên cửa bơm. Tải này làm mặt bích biến dạng, khớp nối lệch và phớt chịu rung.
Bù chuyển vị trên đường ống
Đoạn bù, khớp nối giãn nở hoặc kết cấu giá đỡ cần hấp thụ chuyển vị nhiệt mà không truyền lực vào bơm. Vị trí và loại phần tử bù phải phù hợp với nhiệt độ, áp suất và hướng chuyển vị của tuyến ống.
Không nên lắp khớp nối mềm tùy tiện để che giấu một tuyến ống sai cao độ hoặc thiếu giá đỡ. Khớp nối phải được giữ đúng điều kiện làm việc, nếu không có thể tạo rung và tăng nguy cơ rò tại mặt bích.
Kiểm tra căn chỉnh ở trạng thái nóng
Căn chỉnh khớp nối khi nguội là bước cần thiết nhưng chưa đủ đối với hệ thống có chênh nhiệt lớn. Sau khi lắp đặt, cần xem xét khả năng thay đổi vị trí của bơm và động cơ khi mạch đạt nhiệt độ vận hành.
Nếu khớp nối lệch khi nóng, tải sẽ truyền vào ổ bi và phớt. Rung nhiệt kéo dài có thể làm mặt ma sát của phớt mòn nhanh và làm bu lông mặt bích lỏng dần.
Thiết kế đường hút để giảm rung và rò phớt
Giảm tổn thất tại cửa hút
Đường hút cần đủ đường kính, ngắn và ít co nối. Bộ lọc, van và phụ kiện trước cửa hút phải được chọn để không tạo sụt áp quá lớn.
Cửa hút thiếu áp có thể gây xâm thực hoặc cuốn khí. Rung phát sinh từ tình trạng này tác động trực tiếp lên trục, ổ bi và phớt, khiến rò rỉ tăng dù bề mặt gioăng vẫn còn tốt.
Tránh tích khí
Các điểm cao trên đường hút có thể giữ khí. Khí đi vào bơm làm dòng dầu không liên tục, gây tiếng ồn, rung và nhiệt độ phớt tăng.
Đường ống nên được bố trí để khí thoát về vị trí xả phù hợp. Các mối nối phải kín để không hút không khí vào khi áp suất tại cửa hút thấp. Việc chỉ kiểm tra dầu chảy ra ngoài không đủ để xác nhận đường hút kín.
Giữ ổn định mức dầu
Bình giãn nở hoặc bể chứa phải có đủ dầu trong cả trạng thái nguội và nóng. Mức dầu thấp làm bơm hút khí, còn mức dầu quá cao làm giảm khoảng trống giãn nở.
Cảm biến mức hoặc kính quan sát cần được bố trí để người vận hành phát hiện sớm sự thay đổi. Khi mức dầu thấp, phải ngăn bơm và bộ gia nhiệt hoạt động ngoài điều kiện an toàn.
Khay thu gom và kiểm soát dầu rò
Khay thu gom dưới cụm phớt
Khay thu gom đặt dưới cụm phớt giúp giữ dầu rò và cho phép quan sát lượng dầu. Khay không nên tạo thành nơi chứa dầu nóng lâu dài. Cần có đường xả về bình thu hồi hoặc vị trí an toàn.
Khay phải đủ dung tích cho lượng dầu có thể rò trong thời gian phát hiện và xử lý. Vị trí xả không được hướng về động cơ, tủ điện, nguồn lửa hoặc bề mặt có nhiệt độ cao.
Cảm biến phát hiện rò rỉ
Cảm biến mức hoặc cảm biến dầu trong khay có thể tạo cảnh báo sớm khi lượng dầu rò nhỏ chưa dễ nhận biết bằng mắt. Cảm biến phải phù hợp với nhiệt độ và hơi dầu tại khu vực lắp đặt.
Tín hiệu cảnh báo nên được đưa về tủ điều khiển. Với hệ thống có yêu cầu an toàn cao, mức dầu trong khay có thể được đưa vào logic giảm nhiệt hoặc dừng bơm theo quy trình đã xác định.
Ngăn dầu chảy vào thiết bị điện
Động cơ, hộp đấu dây, cảm biến và cáp phải được bố trí tránh hướng rò tự nhiên của phớt và mặt bích. Có thể dùng tấm chắn hoặc kết cấu dẫn dầu để ngăn dầu chảy trực tiếp vào thiết bị điện.
Khu vực quanh bơm cần có bề mặt dễ vệ sinh, chống trượt và không giữ dầu trong các hốc khó quan sát. Dầu bám lâu trên bề mặt nóng có thể tạo cặn và khói.
Thiết kế vận hành hạn chế rò rỉ
Khởi động khi đã có dầu và đã xả khí
Trước khi khởi động RY80-50-250A, cần xác nhận đủ dầu, mở đúng van, đường hút thông suốt và thân bơm đã được nạp dầu. Không để bơm chạy khô vì phớt có thể quá nhiệt và hỏng rất nhanh.
Khí trong đường hút hoặc thân bơm phải được xả theo quy trình. Chỉ cấp công suất cho bộ gia nhiệt sau khi áp suất và lưu lượng đạt trạng thái phù hợp.
Gia nhiệt theo từng giai đoạn
Dầu cần được gia nhiệt theo tốc độ phù hợp để thân bơm, phớt, gioăng và đường ống giãn nở dần. Gia nhiệt quá nhanh có thể tạo chênh nhiệt lớn và làm mất độ kín tại mặt ghép.
Trong giai đoạn tăng nhiệt, cần quan sát phớt, mặt bích, nhiệt độ dầu cấp – hồi và áp suất. Rò rỉ xuất hiện khi dầu bắt đầu nóng cần được xử lý trước khi tăng tiếp nhiệt độ.
Duy trì bypass khi tải thay đổi
Khi van cấp đến thiết bị công nghệ đóng, bơm vẫn cần lưu lượng tối thiểu. Bypass giúp tránh tăng nhiệt nội bộ trong bơm và giảm nguy cơ dầu bị giữ trong bộ gia nhiệt.
Dòng bypass phải được đưa về vị trí an toàn, không xả dầu nóng trực tiếp ra khu vực thao tác. Bypass quá nhỏ không bảo vệ đủ; bypass quá lớn làm giảm lưu lượng đến thiết bị công nghệ.
Dừng bơm sau khi loại bỏ nhiệt dư
Sau khi ngắt bộ gia nhiệt, cần duy trì tuần hoàn trong thời gian phù hợp để đưa nhiệt còn lại ra khỏi bộ gia nhiệt, áo bồn và đường ống. Dừng bơm ngay có thể làm dầu tiếp tục nóng cục bộ và tăng áp suất trong một đoạn kín.
Trước khi tháo mặt bích hoặc phớt, phải cô lập điện, đóng van, xả áp, thu hồi dầu và chờ hệ thống nguội. Không siết hoặc tháo bu lông khi dầu còn nóng và chịu áp.
Kiểm tra các dấu hiệu rò rỉ sớm
Dấu hiệu tại phớt
Màng dầu, cặn dầu, mùi dầu nóng, vệt ẩm hoặc nhiệt độ vùng phớt cao hơn bình thường đều cần được ghi nhận. Lượng rò nhỏ kéo dài có thể chỉ ra mặt phớt đã mòn, trục bị xước hoặc cụm bơm bị lệch.
Nếu rò rỉ tăng khi tốc độ hoặc nhiệt độ tăng, cần kiểm tra cả điều kiện vận hành và tình trạng cơ khí. Không nên chỉ siết nắp phớt vì có thể làm hỏng mặt ma sát.
Dấu hiệu tại mặt bích
Vệt dầu quanh mép gioăng, cặn bám tại đầu bu lông, mùi dầu hoặc dầu chảy theo thân ống là dấu hiệu cần kiểm tra. Mặt bích có thể rò do gioăng chai, siết không đều, rung hoặc tải giãn nở.
Việc siết lại bu lông chỉ được thực hiện khi thiết bị đã ở trạng thái an toàn và theo quy trình. Nếu gioăng đã mất đàn hồi, cần thay mới.
Liên hệ giữa rung và rò rỉ
Rò rỉ kèm rung thường liên quan đến lệch khớp nối, ổ bi hỏng, trục đảo, xâm thực hoặc tải đường ống. Nếu chỉ thay phớt mà không xử lý rung, phớt mới sẽ tiếp tục hỏng.
Cần theo dõi đồng thời độ rung, nhiệt độ ổ bi, dòng điện động cơ, áp suất hút và áp suất đẩy để xác định nguyên nhân gốc.
Vật liệu và kết cấu cần được kiểm soát
Thân bơm, nắp bơm, trục, gioăng, phớt, bu lông và đường ống phải được chọn theo nhiệt độ, áp suất và tính chất của dầu truyền nhiệt. Vật liệu không phù hợp có thể bị biến dạng, giòn hóa, trương nở hoặc ăn mòn.
Các chi tiết làm kín phải được thay bằng đúng chủng loại hoặc loại tương đương đã xác nhận. Không nên dùng gioăng, keo hoặc phớt không rõ khả năng chịu dầu nóng để xử lý nhanh tại hiện trường.
Khi hệ thống thay đổi loại dầu, nhiệt độ vận hành hoặc áp suất, cần đánh giá lại vật liệu làm kín. Rò rỉ có thể xuất hiện sau một thời gian nếu dầu mới làm thay đổi tính chất của gioăng.
Bảo dưỡng cụm bơm để giữ độ kín
Bảo dưỡng RY80-50-250A cần bao gồm kiểm tra phớt, trục, ổ bi, khớp nối, mặt bích, gioăng, bộ lọc và chất lượng dầu. Dòng điện, độ rung, nhiệt độ ổ bi, nhiệt độ dầu và tình trạng rò cần được ghi nhận theo xu hướng.
Khi thay phớt, phải kiểm tra bề mặt trục và độ đảo. Khi thay ổ bi, phải kiểm tra căn chỉnh khớp nối. Khi vệ sinh bộ lọc, cần đánh giá lượng cặn để xác định dầu có bị quá nhiệt hoặc nhiễm bẩn hay không.
Khu vực bơm phải được vệ sinh thường xuyên để phân biệt dầu rò mới với cặn dầu cũ. Bề mặt sạch giúp phát hiện sớm những vệt dầu nhỏ quanh phớt và mặt bích.
Nguyên tắc thiết kế tổng thể hạn chế rò rỉ
Thiết kế hạn chế rò rỉ cho RY80-50-250A phải bắt đầu từ việc chọn đúng phớt và gioăng, nhưng không dừng ở đó. Bơm cần được đặt trên bệ cứng, căn chỉnh với động cơ, nối với đường ống có giá đỡ riêng và bảo đảm điều kiện hút không gây xâm thực hoặc cuốn khí.
Mạch phải có lưu lượng tối thiểu, đường bypass, bình giãn nở phù hợp, điểm xả khí, khay thu gom và phương án phát hiện rò. Bộ gia nhiệt phải được liên động với tín hiệu chạy và tín hiệu lưu lượng của bơm.
Các kích thước cửa hút, cửa đẩy, khoảng cách mặt bích, nhiệt độ, áp suất, tốc độ quay và giới hạn phớt phải được đối chiếu theo đúng cấu hình RY80-50-250A của nhà sản xuất. Không nên suy đoán các giới hạn này chỉ từ mã model.
Bơm dầu truyền nhiệt RY80-50-250A và định hướng tối ưu hóa thiết bị nhiệt
Bơm dầu truyền nhiệt RY80-50-250A là bộ phận quan trọng trong quá trình tối ưu hóa hệ thống thiết bị nhiệt vì bơm quyết định khả năng tuần hoàn dầu nóng giữa nguồn gia nhiệt và các vị trí sử dụng nhiệt. Khi dòng dầu được duy trì đúng lưu lượng, đúng cột áp và đúng nhiệt độ, thiết bị nhiệt có thể truyền năng lượng đều hơn, giảm thời gian chờ và hạn chế vận hành vượt nhu cầu.
Định hướng tối ưu hóa không chỉ là tăng công suất bơm. Trọng tâm là làm cho bơm, đường ống, thiết bị trao đổi nhiệt, nguồn gia nhiệt và hệ thống điều khiển phối hợp đúng với tải thực tế. RY80-50-250A cần được vận hành trong vùng phù hợp để vừa bảo đảm nhiệt cho dây chuyền vừa giảm tổn thất năng lượng và hạn chế hao mòn.
Tối ưu hóa theo đúng tải nhiệt thực tế
Thiết bị nhiệt không phải lúc nào cũng làm việc ở cùng một mức tải. Sản lượng, độ ẩm nguyên liệu, nhiệt độ đầu vào, thời gian gia nhiệt và trạng thái sản phẩm đều có thể thay đổi. Nếu bơm luôn vận hành ở mức cao nhất, hệ thống có thể tiêu thụ năng lượng lớn hơn nhu cầu thực.
RY80-50-250A cần được lựa chọn và điều chỉnh theo tải nhiệt của dây chuyền. Khi tải tăng, bơm phải cung cấp đủ lưu lượng để đưa nhiệt đến thiết bị. Khi tải giảm, lưu lượng có thể được điều chỉnh bằng van, biến tần hoặc phương án điều khiển phù hợp.
Vận hành theo tải giúp giảm tuần hoàn dư thừa, hạn chế áp lực trên đường ống và tránh để động cơ làm việc liên tục ở mức không cần thiết. Đây là hướng tối ưu hóa trực tiếp nhất đối với hệ thống dùng dầu truyền nhiệt.
Đưa bơm về vùng làm việc hiệu quả
Mỗi bơm có vùng làm việc phù hợp giữa lưu lượng, cột áp và công suất. RY80-50-250A đạt hiệu quả tốt hơn khi điểm vận hành nằm gần điều kiện thiết kế của hệ thống.
Nếu bơm làm việc với lưu lượng quá thấp, dầu có thể tuần hoàn không đủ qua buồng bơm và nhiệt tích tụ tại vùng gia nhiệt. Nếu lưu lượng quá cao, tổn thất đường ống, công suất động cơ và tải lên van có thể tăng.
Tối ưu hóa thiết bị nhiệt cần kiểm tra điểm làm việc thực tế thay vì chỉ dựa trên thông số danh nghĩa. Khi điểm làm việc được xác định đúng, bơm có thể cung cấp nhiệt ổn định với mức tiêu thụ hợp lý hơn.
Điều chỉnh lưu lượng bằng phương án điều khiển phù hợp
Lưu lượng dầu cần thay đổi theo nhu cầu của thiết bị nhận nhiệt. Van điều tiết có thể dùng để cân bằng các nhánh, nhưng đóng van quá mức có thể làm tăng tổn thất và tạo tải không cần thiết cho bơm.
Trong hệ thống có tải biến động, điều khiển tốc độ quay bằng biến tần có thể giúp RY80-50-250A điều chỉnh lưu lượng linh hoạt hơn. Khi tốc độ giảm theo tải, mức tiêu thụ điện của động cơ có thể được kiểm soát tốt hơn so với việc duy trì tốc độ cố định rồi tiết lưu bằng van.
Phương án điều khiển cần được lựa chọn theo cấu hình động cơ, yêu cầu an toàn, giới hạn nhiệt và đặc điểm của mạch dầu. Mục tiêu là điều chỉnh đủ nhanh nhưng không gây dao động nhiệt hoặc áp suất trong hệ thống.
Cân bằng lưu lượng giữa các nhánh gia nhiệt
Một nguồn dầu nóng có thể cấp cho nhiều thiết bị như máy sấy, bồn phản ứng, bồn chứa, bộ trao đổi nhiệt hoặc đường ống giữ nhiệt. Nếu các nhánh có trở lực khác nhau, dầu sẽ ưu tiên đi qua nhánh dễ chảy hơn.
RY80-50-250A có thể tạo đủ lưu lượng tổng nhưng một số thiết bị vẫn thiếu nhiệt nếu hệ thống không được cân bằng. Cần xem xét đường kính ống, chiều dài tuyến, van điều tiết và trở lực của từng thiết bị.
Cân bằng nhánh giúp mỗi thiết bị nhận lượng dầu phù hợp với tải nhiệt. Nhờ đó, hệ thống giảm tình trạng một vị trí quá nóng trong khi vị trí khác không đạt nhiệt độ yêu cầu.
Giảm tổn thất trên đường ống
Đường ống tạo ra một phần lớn trở lực mà RY80-50-250A phải vượt qua. Đường kính quá nhỏ, tuyến ống quá dài, nhiều co nối, van bố trí không hợp lý hoặc bộ lọc bẩn đều làm tăng tổn thất.
Tối ưu hóa mạch dầu cần hạn chế các đoạn uốn gấp, tránh thu hẹp đột ngột và bảo đảm đường hút được cấp dầu thuận lợi. Đường ống phải có giá đỡ độc lập để không truyền tải trọng vào thân bơm.
Khi trở lực giảm, bơm có thể duy trì lưu lượng với mức cột áp và công suất hợp lý hơn. Dầu đến thiết bị nhiệt nhanh hơn, còn động cơ và các bộ phận cơ khí chịu tải thấp hơn.
Cải thiện hiệu quả trao đổi nhiệt
Bơm chỉ phát huy hiệu quả tối đa khi thiết bị trao đổi nhiệt có khả năng tiếp nhận và truyền nhiệt phù hợp. Dàn ống, áo gia nhiệt, calorifier hoặc bộ trao đổi nhiệt bị bám cặn sẽ làm tăng trở lực và giảm truyền nhiệt.
RY80-50-250A cần được kết hợp với kế hoạch vệ sinh bề mặt trao đổi nhiệt. Khi bề mặt sạch, dầu có thể truyền nhiệt tốt hơn và hệ thống không cần tăng nhiệt độ hoặc lưu lượng quá mức để bù tổn thất.
Tối ưu hóa cũng cần xem xét chênh lệch nhiệt giữa dầu cấp và dầu hồi. Chênh lệch quá thấp có thể cho thấy dầu đang tuần hoàn quá nhiều hoặc thiết bị chưa khai thác đúng tải. Chênh lệch quá cao có thể liên quan đến thiếu lưu lượng, bề mặt truyền nhiệt không đều hoặc tải nhiệt lớn.
Cách nhiệt đường ống và thiết bị
Dầu nóng bị mất nhiệt trên đường từ nguồn gia nhiệt đến thiết bị sử dụng. Nếu lớp cách nhiệt xuống cấp, nguồn gia nhiệt phải làm việc nhiều hơn để bù cho phần nhiệt thất thoát.
Cách nhiệt tốt giúp nhiệt được giữ trong dầu đến khi đi qua bề mặt trao đổi. RY80-50-250A nhờ đó có thể vận chuyển cùng một lượng nhiệt với thời gian và công suất hợp lý hơn.
Các vị trí cần chú ý gồm đường ống cấp, đường ống hồi, mặt bích, van, bồn chứa, áo gia nhiệt và các đoạn đi qua khu vực có nhiệt độ môi trường thấp. Cách nhiệt phải phù hợp với nhiệt độ dầu và không che khuất những điểm cần kiểm tra rò rỉ.
Duy trì chất lượng dầu truyền nhiệt
Dầu bị oxy hóa, lẫn nước hoặc chứa nhiều cặn sẽ làm giảm khả năng truyền nhiệt và tăng độ nhớt. Khi đó, RY80-50-250A phải làm việc với sức cản lớn hơn, còn các bộ phận như phớt, cánh bơm và bộ lọc chịu tác động mạnh hơn.
Tối ưu hóa thiết bị nhiệt cần kiểm soát tình trạng dầu theo thời gian vận hành. Dầu cần được sử dụng đúng dải nhiệt, hạn chế tiếp xúc không cần thiết với không khí và không để nhiệt độ vượt giới hạn.
Dầu sạch giúp giảm cặn trong buồng bơm, van và bề mặt trao đổi. Khi độ nhớt được duy trì phù hợp, lưu lượng ổn định hơn và động cơ có điều kiện làm việc nhẹ hơn.
Kiểm soát nhiệt độ dầu cấp và dầu hồi
Nhiệt độ dầu cấp cho biết mức nhiệt đưa đến thiết bị, còn nhiệt độ dầu hồi cho thấy lượng nhiệt đã truyền đi. Hai thông số này cần được theo dõi để đánh giá hiệu quả của mạch tuần hoàn.
Nếu dầu hồi gần bằng dầu cấp, có thể thiết bị chưa nhận đủ nhiệt hoặc lưu lượng đang quá cao so với tải. Nếu chênh lệch quá lớn, dòng dầu có thể thiếu, bề mặt trao đổi nhiệt quá tải hoặc một nhánh đang nhận nhiệt không đều.
RY80-50-250A nên được kết hợp với cảm biến đặt tại vị trí phù hợp. Dữ liệu nhiệt độ giúp hệ thống điều chỉnh nguồn gia nhiệt và lưu lượng bơm theo tải, thay vì chỉ dựa vào nhiệt độ tại lò dầu.
Tự động hóa theo dữ liệu vận hành
Thiết bị nhiệt có thể được tối ưu hóa khi hệ thống điều khiển sử dụng dữ liệu từ cảm biến nhiệt độ, áp suất, lưu lượng và mức dầu. RY80-50-250A có thể kết hợp với tủ điện và bộ điều khiển để duy trì điều kiện tuần hoàn theo yêu cầu.
Khi nhiệt độ thiết bị đạt mức cài đặt, hệ thống có thể giảm công suất gia nhiệt hoặc điều chỉnh lưu lượng. Khi tải tăng, bơm và nguồn nhiệt có thể được điều chỉnh để đáp ứng mà không tạo biến động lớn.
Tự động hóa cũng giúp phát hiện áp suất hút thấp, áp suất đẩy giảm, lưu lượng suy giảm hoặc nhiệt độ ổ trục tăng. Cảnh báo sớm giúp xử lý trước khi sự cố ảnh hưởng đến dây chuyền.
Tối ưu hóa mạch hút của RY80-50-250A
Điều kiện hút quyết định khả năng bơm nhận đủ dầu. Đường hút cần ngắn, thông thoáng và hạn chế các điểm có thể tích khí. Bộ lọc phải có kích thước phù hợp và được vệ sinh khi trở lực tăng.
Mối nối phía hút cần kín để không khí không lọt vào. Không khí trong buồng bơm làm dòng dầu dao động, tăng rung và có thể gây xâm thực.
Mức dầu trong bồn cũng cần được duy trì phù hợp. Khi dầu quá thấp, điều kiện hút giảm và bơm có thể mất ổn định. Tối ưu hóa mạch hút giúp RY80-50-250A duy trì lưu lượng mà không phải tăng công suất để bù cho các vấn đề ở đầu vào.
Bảo vệ phớt và kiểm soát rò rỉ
Phớt trục là bộ phận quan trọng trong hệ thống dầu nóng. Rò rỉ làm mất dầu, có thể kéo không khí vào mạch và ảnh hưởng trực tiếp đến lưu lượng tuần hoàn.
RY80-50-250A cần sử dụng phớt và gioăng phù hợp với nhiệt độ, áp suất và loại dầu. Khớp nối phải được căn chỉnh để giảm tải ngang lên trục. Đường ống phải được đỡ riêng để không truyền lực vào thân bơm và mặt bích.
Kiểm tra phớt, mặt bích và các mối nối khi bơm nguội lẫn khi bơm đạt nhiệt độ làm việc giúp phát hiện rò rỉ do giãn nở nhiệt. Duy trì độ kín là một phần của tối ưu hóa hiệu quả, không chỉ là yêu cầu an toàn.
Giảm rung và tổn thất cơ khí
Rung động làm tăng tải lên ổ trục, khớp nối và phớt. Nó cũng có thể làm đường ống dao động, khiến mối nối suy giảm độ kín.
Các nguyên nhân cần kiểm tra gồm khớp nối lệch, trục cong, ổ trục mòn, nền máy yếu, cánh bơm mất cân bằng và đường ống truyền tải trọng lên thân bơm. Xử lý đúng nguyên nhân giúp RY80-50-250A duy trì tốc độ quay đều hơn.
Khi tổn thất cơ khí được giảm, năng lượng từ động cơ được sử dụng hiệu quả hơn cho việc tạo dòng dầu. Tuổi thọ của các bộ phận quay cũng được cải thiện.
Tối ưu hóa theo chu kỳ khởi động và dừng
Bơm dầu nóng cần được khởi động theo trình tự để tránh sốc nhiệt và tải đột ngột. Trước khi khởi động RY80-50-250A, cần kiểm tra mức dầu, van, đường hút, bộ lọc và khả năng tuần hoàn.
Khi dầu chưa đạt độ chảy phù hợp, bơm không nên chạy ở tải cao. Khi dừng hệ thống, cần thực hiện theo quy trình để tránh dầu bị giữ lâu tại vùng gia nhiệt hoặc tạo chênh lệch nhiệt lớn giữa các bộ phận.
Khởi động và dừng đúng giúp bảo vệ phớt, ổ trục, cánh bơm và thân bơm. Đây là cách tối ưu hóa độ bền mà không cần thay đổi công suất thiết bị.
Bảo dưỡng dựa trên tình trạng thực tế
Bảo dưỡng định kỳ cần kết hợp với theo dõi tình trạng vận hành. Các dấu hiệu như lưu lượng giảm, áp suất thay đổi, nhiệt độ ổ trục tăng, rung mạnh, tiếng ồn hoặc rò rỉ dầu cho thấy bơm cần được kiểm tra.
Cánh bơm, buồng bơm và bộ lọc cần được kiểm tra khi dòng dầu suy giảm. Phớt cần được kiểm tra khi xuất hiện vết dầu hoặc mùi dầu nóng. Khớp nối và ổ trục cần được kiểm tra khi độ rung tăng.
Bảo dưỡng theo tình trạng giúp xử lý đúng bộ phận gây suy giảm hiệu quả. Việc chỉ tăng công suất hoặc điều chỉnh van để bù cho lỗi cơ khí có thể làm tăng chi phí và đẩy nhanh hư hỏng.
Kéo dài tuổi thọ thiết bị nhiệt nhờ vận hành ổn định
Dòng dầu ổn định giúp giảm dao động nhiệt và áp suất trong đường ống, áo gia nhiệt và bộ trao đổi nhiệt. Thiết bị ít phải chịu các chu kỳ tăng giảm đột ngột, từ đó giảm nguy cơ giãn nở không đều và nứt, hở tại mối nối.
RY80-50-250A cũng góp phần bảo vệ thiết bị nhiệt khi dầu được phân phối đều. Nhiệt không tập trung quá mức tại một vùng, bề mặt trao đổi nhiệt ít bị quá nhiệt và dầu ít bị suy giảm do lưu lại lâu.
Ổn định dòng dầu vì vậy không chỉ giúp tiết kiệm năng lượng mà còn giảm chi phí sửa chữa và thay thế trong toàn bộ hệ thống.
Định hướng cải thiện hiệu quả trong hệ thống hiện có
Với hệ thống đang vận hành, có thể bắt đầu tối ưu hóa bằng việc đo lưu lượng, áp suất hút, áp suất đẩy, nhiệt độ dầu cấp và nhiệt độ dầu hồi. Dữ liệu thực tế giúp xác định bơm đang thiếu tải, quá tải hoặc làm việc ngoài vùng phù hợp.
Tiếp theo cần kiểm tra đường ống, bộ lọc, van, cách nhiệt, phớt và bề mặt trao đổi nhiệt. Nhiều trường hợp hiệu quả giảm không bắt nguồn từ bơm mà từ cặn bẩn, rò rỉ, lọt khí hoặc trở lực tăng trong mạch.
Sau khi xác định nguyên nhân, có thể điều chỉnh van, cân bằng nhánh, vệ sinh thiết bị, cải thiện cách nhiệt hoặc thay đổi chế độ điều khiển. Chỉ nên thay đổi công suất bơm khi dữ liệu cho thấy thông số hiện tại không đáp ứng tải thực tế.
Định hướng thiết kế hệ thống mới
Khi thiết kế hệ thống mới, RY80-50-250A cần được chọn cùng với nguồn gia nhiệt, đường ống, thiết bị trao đổi nhiệt và phương án điều khiển. Lưu lượng và cột áp phải được tính theo tải nhiệt lớn nhất nhưng vẫn xem xét các chế độ tải thấp.
Đường hút cần được thiết kế để bảo đảm điều kiện cấp dầu. Đường đẩy cần hạn chế tổn thất và có phương án cân bằng nếu cấp cho nhiều nhánh. Các điểm đo nhiệt độ, áp suất và lưu lượng cần được bố trí để theo dõi hiệu quả thực tế.
Hệ thống cũng cần có phương án bảo vệ khi thiếu dầu, mất lưu lượng, quá nhiệt hoặc rò rỉ. Thiết kế ngay từ đầu theo hướng dễ kiểm tra và bảo dưỡng giúp giảm chi phí vận hành sau này.
Định hướng tối ưu hóa thiết bị nhiệt với RY80-50-250A
RY80-50-250A có thể trở thành trung tâm của định hướng tối ưu hóa thiết bị nhiệt khi được vận hành theo tải, đặt trong mạch có trở lực phù hợp và kết hợp với điều khiển dựa trên dữ liệu. Trọng tâm không phải là ép bơm tạo lưu lượng lớn hơn mà là bảo đảm lượng dầu nóng đến đúng nơi, đúng thời điểm và đúng mức cần thiết.
Các hướng cải thiện chính gồm cân bằng lưu lượng giữa các nhánh, giảm tổn thất đường ống, duy trì chất lượng dầu, tăng hiệu quả trao đổi nhiệt, cải thiện cách nhiệt, bảo vệ phớt và ổ trục, đồng thời giám sát nhiệt độ cùng áp suất liên tục.
Khi những yếu tố này được triển khai đồng bộ, Bơm dầu truyền nhiệt RY80-50-250A giúp hệ thống nhiệt vận hành ổn định hơn, giảm tiêu thụ năng lượng không cần thiết, hạn chế dao động nhiệt và kéo dài tuổi thọ của thiết bị trong dây chuyền sản xuất.

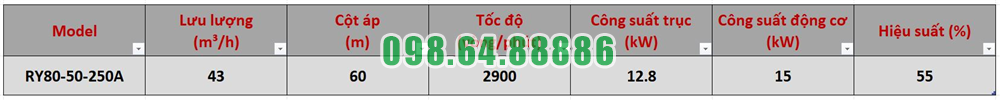

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

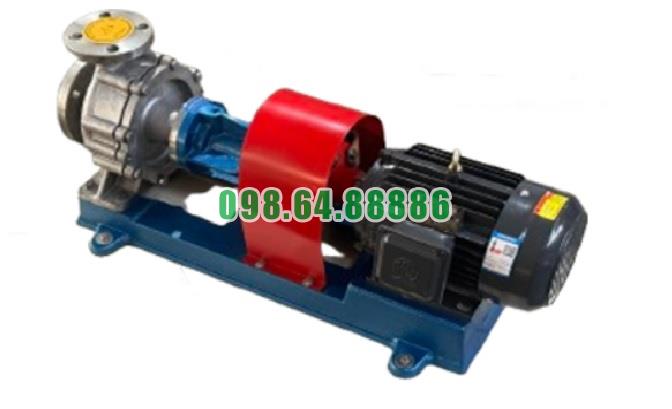

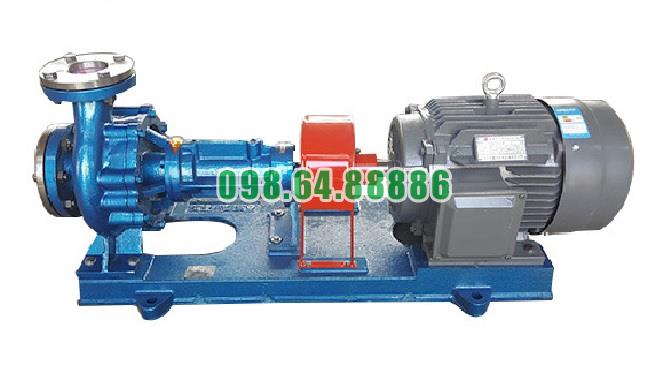

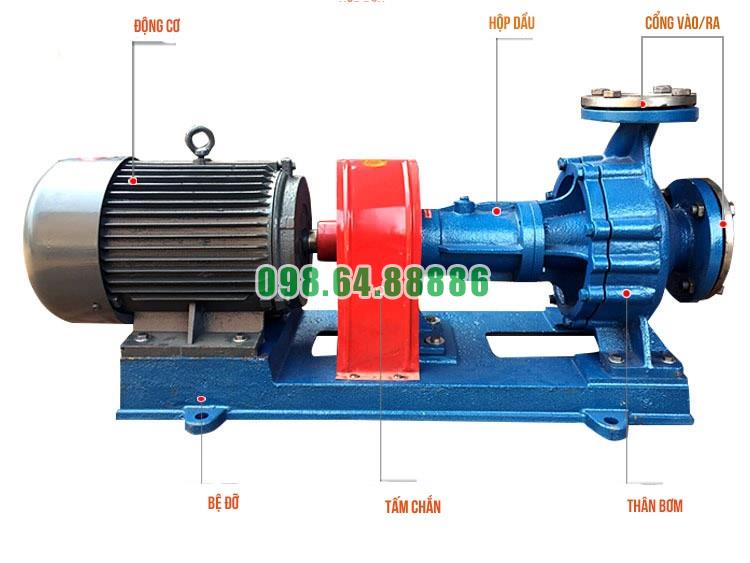

Hình ảnh thực tế bơm dầu truyền nhiệt RY
