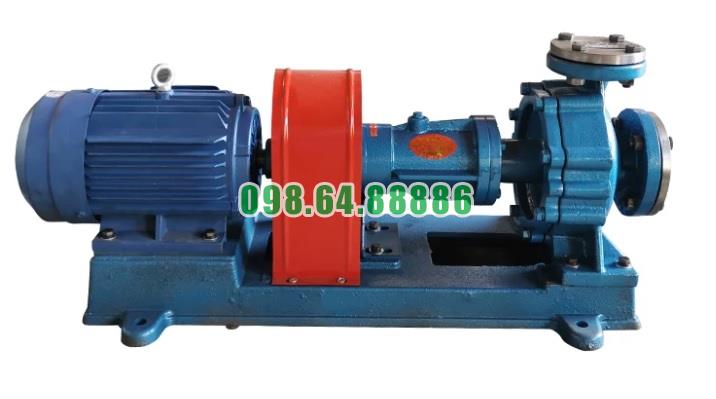

Động cơ công suất 5.5kW hoạt động mạnh mẽ cùng Bơm dầu truyền nhiệt RY50-32-200 là yếu tố quan trọng giúp thiết bị duy trì khả năng tuần hoàn dầu tải nhiệt trong các hệ thống công nghiệp. Với tốc độ quay khoảng 2.900 vòng/phút, động cơ truyền mô-men qua khớp nối tới trục và bánh công tác, tạo nguồn năng lượng cần thiết để dầu liên tục di chuyển từ cửa hút sang cửa xả và vượt qua trở lực của hệ thống.
Giá trị 5.5kW là công suất động cơ, không phải công suất thủy lực trực tiếp truyền hoàn toàn cho dầu. Trong quá trình vận hành vẫn tồn tại các tổn thất cơ khí và thủy lực. Vì vậy, ưu điểm của động cơ 5.5kW nằm ở khả năng cung cấp nguồn truyền động phù hợp cho RY50-32-200 tại các điểm làm việc tương ứng, giúp bơm vận hành ổn định mà không cần sử dụng động cơ lớn quá mức cần thiết.
Trong RY50-32-200, động cơ điện là bộ phận đầu tiên tạo ra chuyển động cho toàn bộ hệ thống bơm.
Sau khi được cấp điện, rôto động cơ quay và truyền mô-men tới trục bơm thông qua khớp nối mềm. Trục tiếp tục làm bánh công tác quay bên trong thân bơm.
Quá trình truyền năng lượng có thể hình dung:
Điện năng → động cơ 5.5kW → khớp nối → trục bơm → bánh công tác → dầu tải nhiệt.
Nhờ chuỗi truyền động này, năng lượng điện được chuyển thành chuyển động quay và cuối cùng trở thành năng lượng thủy lực của dòng dầu.
Công suất 5.5kW phải đi cùng tốc độ quay phù hợp mới có thể phát huy hiệu quả trên RY50-32-200.
Bơm làm việc ở tốc độ khoảng 2.900 vòng/phút, giúp bánh công tác quay đủ nhanh để truyền năng lượng liên tục cho dầu tải nhiệt.
Khi bánh công tác đạt tốc độ thiết kế, dầu đi vào khu vực tâm sẽ được gia tốc mạnh về phía chu vi. Thân bơm tiếp tục thu dòng dầu và chuyển một phần động năng thành áp suất.
Nhờ đó, công suất của động cơ được chuyển hóa thành khả năng tạo lưu lượng và cột áp phục vụ vòng tuần hoàn.
Một ưu điểm đáng chú ý của RY50-32-200 là động cơ không truyền công suất qua hệ thống dây đai hoặc hộp giảm tốc phức tạp.
Đường truyền cơ khí tương đối ngắn:
Động cơ 5.5kW → khớp nối mềm → trục → bánh công tác.
Số lượng cơ cấu trung gian ít giúp hạn chế các vị trí phát sinh tổn thất cơ học không cần thiết.
Đồng thời, việc không sử dụng dây đai cũng loại bỏ những vấn đề như trượt dây, căng dây không đúng hoặc phải điều chỉnh puly thường xuyên.
Đây là yếu tố giúp động cơ 5.5kW phối hợp hiệu quả hơn với cụm bơm.
Đối với RY50-32-200, công suất động cơ không chỉ dùng để làm bánh công tác quay mà còn phải đủ để bơm tạo ra năng lượng cho dòng dầu.
Trong cấu hình của model này, có điểm làm việc tương ứng với cột áp 50m và động cơ 5.5kW.
Cột áp này giúp dầu có khả năng vượt qua những tổn thất trong hệ thống như ma sát đường ống, van, co cút, bộ lọc, lò dầu tải nhiệt và thiết bị trao đổi nhiệt.
Do đó, sức mạnh của động cơ 5.5kW được thể hiện rõ nhất khi bơm phải duy trì dòng dầu qua một mạng tuần hoàn có trở lực đáng kể.
Một điểm cần phân biệt là 5.5kW là công suất định mức của động cơ, không có nghĩa trong mọi thời điểm bơm đều lấy chính xác 5.5kW điện năng và chuyển toàn bộ lượng công suất đó vào dầu.
Tải thực tế của động cơ phụ thuộc vào điểm làm việc của bơm.
Khi lưu lượng, cột áp và trở lực hệ thống thay đổi, công suất mà bơm yêu cầu cũng thay đổi.
Vì vậy, lựa chọn đúng điểm vận hành giúp khai thác động cơ 5.5kW hiệu quả hơn và tránh tình trạng sử dụng công suất không hợp lý.
Nếu động cơ quá nhỏ so với nhu cầu của bơm, khi hệ thống yêu cầu lưu lượng lớn, động cơ có thể phải làm việc gần hoặc vượt giới hạn cho phép.
Điều này có thể làm dòng điện tăng, nhiệt độ động cơ tăng và ảnh hưởng tới độ bền.
Việc RY50-32-200 sử dụng động cơ 5.5kW tại các điểm làm việc tương ứng giúp tạo khoảng công suất phù hợp để vận hành bơm ổn định.
Tuy nhiên, điều này chỉ đúng khi điểm làm việc thực tế nằm trong vùng thích hợp của bơm.
Ngược lại, sử dụng động cơ quá lớn cũng không phải lúc nào cũng tốt.
Động cơ lớn hơn cần vốn đầu tư cao hơn, thiết bị điện lớn hơn và có thể làm tăng kích thước tủ điện cũng như hệ thống bảo vệ.
Vì vậy, ưu điểm của cấu hình động cơ 5.5kW trên RY50-32-200 nằm ở sự cân đối giữa công suất truyền động và nhu cầu thủy lực của bơm, thay vì đơn thuần lựa chọn động cơ càng lớn càng tốt.
Số 200 trong RY50-32-200 thể hiện đường kính ngoài danh nghĩa của bánh công tác.
Đây là bộ phận trực tiếp nhận mô-men thông qua trục và truyền năng lượng cho dầu.
Khi động cơ 5.5kW duy trì tốc độ khoảng 2.900 vòng/phút, bánh công tác liên tục quay và tác động lên dòng dầu.
Sự phối hợp giữa công suất động cơ – tốc độ quay – kích thước bánh công tác quyết định khả năng tạo lưu lượng và cột áp của bơm.
Vì vậy, không thể đánh giá sức mạnh của động cơ 5.5kW tách rời khỏi cấu tạo thủy lực của RY50-32-200.
Trục RY50-32-200 được đỡ bằng hai ổ bi trong thân ổ trục.
Khi động cơ quay ở khoảng 2.900 vòng/phút, hai ổ bi giúp giữ trục ổn định và hạn chế độ đảo.
Trục càng ổn định thì việc truyền mô-men từ động cơ tới bánh công tác càng thuận lợi.
Ngược lại, nếu ổ bi mòn hoặc thiếu bôi trơn, ma sát và rung tăng lên, một phần năng lượng có thể bị tiêu hao dưới dạng nhiệt và dao động cơ khí.
Do đó, hệ thống ổ bi đóng vai trò quan trọng trong việc khai thác hiệu quả công suất 5.5kW.
Khớp nối nằm giữa động cơ và trục bơm là cầu nối trực tiếp truyền công suất.
RY50-32-200 sử dụng khớp nối mềm, giúp mô-men từ động cơ được đưa đến bánh công tác trong khi hỗ trợ hấp thụ một phần dao động cơ học nhỏ.
Khi khớp nối được lắp đúng và hai trục được căn đồng tâm chính xác, quá trình truyền động diễn ra ổn định hơn.
Điều này đặc biệt quan trọng bởi ở tốc độ 2.900 vòng/phút, một sai lệch nhỏ nhưng kéo dài có thể làm tăng tải lên ổ bi và khớp nối.
Một động cơ đủ công suất vẫn có thể hoạt động kém hiệu quả nếu bơm và động cơ bị lệch tâm.
Khi hai trục không đồng tâm, khớp nối liên tục phải chịu tải bổ sung trong mỗi vòng quay.
Tải này truyền sang ổ bi và làm tăng rung, ma sát cũng như nhiệt độ.
Khi căn chỉnh chính xác:
động cơ quay ổn định → khớp nối truyền mô-men đều → trục bơm ít dao động → bánh công tác quay đúng tâm → công suất được sử dụng hiệu quả hơn.
Vì vậy, căn chỉnh là điều kiện trực tiếp để khai thác tốt động cơ 5.5kW.
Công suất động cơ lớn sẽ không phát huy hiệu quả nếu bánh công tác không nhận được đủ dầu.
Van hút của RY50-32-200 cần mở hoàn toàn trong quá trình vận hành bình thường và đường hút phải thông thoáng.
Nếu đường hút bị tắc hoặc tổn thất quá lớn, lượng dầu tới tâm bánh công tác giảm.
Động cơ vẫn tiêu thụ năng lượng nhưng bơm không tạo được lượng dòng chảy tương ứng.
Do đó, bảo đảm điều kiện hút tốt là một trong những cách quan trọng để khai thác hiệu quả công suất 5.5kW.
Khi áp suất tại cửa hút quá thấp, đặc biệt với dầu nhiệt độ cao, xâm thực có thể xuất hiện.
Dòng dầu không còn ổn định, bánh công tác chịu dao động và bơm có thể rung mạnh.
Tình trạng này không chỉ làm giảm lưu lượng và cột áp mà còn tạo tải không ổn định lên trục, khớp nối và động cơ.
Vì vậy, một hệ thống hút tốt giúp động cơ 5.5kW làm việc với tải ổn định hơn và bảo vệ toàn bộ cụm truyền động.
RY50-32-200 không nên hoạt động lâu dưới khoảng 30% lưu lượng thiết kế.
Khi lưu lượng quá thấp, dòng dầu bên trong bánh công tác có thể xuất hiện tuần hoàn nội bộ.
Một phần năng lượng do động cơ cung cấp không còn được chuyển thành dòng dầu hữu ích mà biến thành nhiệt và dao động.
Điều này làm giảm hiệu quả sử dụng công suất 5.5kW.
Vì vậy, bơm cần được vận hành trong vùng lưu lượng thích hợp để nguồn công suất động cơ được khai thác đúng mục đích.
Khi van xả đóng, động cơ vẫn làm bánh công tác quay nhưng gần như không có lưu lượng dầu hữu ích đi ra khỏi bơm.
Năng lượng tiếp tục truyền vào lượng dầu đang bị giữ trong thân bơm và dần chuyển thành nhiệt.
Do đó, trạng thái này chỉ được sử dụng trong thời gian ngắn khi khởi động và không nên kéo dài quá khoảng 3 phút.
Sau khi động cơ đạt tốc độ ổn định, van xả cần được mở từ từ để bơm đi vào điểm làm việc.
Giá trị quan trọng nhất của động cơ không phải là con số công suất trên nhãn mà là khả năng giúp RY50-32-200 duy trì dòng dầu trong toàn bộ hệ thống.
Chu trình vận hành diễn ra liên tục:
Động cơ 5.5kW tạo mô-men → bánh công tác truyền năng lượng → dầu được bơm đi → dầu nhận nhiệt → truyền nhiệt → hồi về bơm → tiếp tục chu trình.
Khi động cơ hoạt động ổn định, vòng tuần hoàn dầu cũng có điều kiện duy trì ổn định.
Điều này đặc biệt quan trọng đối với dây chuyền cần nhiệt liên tục.
RY50-32-200 thường được sử dụng trong những hệ thống tuần hoàn dầu tải nhiệt hoạt động nhiều giờ.
Động cơ 5.5kW kết hợp với truyền động trực tiếp, hai ổ bi và khớp nối mềm tạo một cụm truyền động tương đối đơn giản.
Ít cơ cấu truyền động trung gian đồng nghĩa với ít vị trí phải điều chỉnh thường xuyên hơn.
Khi động cơ được cấp điện ổn định, ổ bi được bôi trơn và bơm vận hành đúng điểm làm việc, hệ thống có điều kiện phục vụ các dây chuyền sản xuất dài giờ.
Dòng RY có khả năng làm việc với chất lỏng nóng ở nhiệt độ cao, tối đa khoảng 350°C trong điều kiện phù hợp.
Khi nhiệt độ dầu tăng, đặc tính môi chất thay đổi, ảnh hưởng đến tải thủy lực và tổn thất đường ống.
Động cơ phải đủ khả năng duy trì tốc độ của bơm trong điều kiện vận hành thực tế.
Cấu hình 5.5kW giúp RY50-32-200 đáp ứng các điểm làm việc được thiết kế cho model trong những hệ thống dầu nóng phù hợp.
Trong những hệ thống có nhu cầu lưu lượng thay đổi, động cơ có thể được tích hợp với giải pháp điều khiển tốc độ phù hợp nếu cấu hình động cơ và thiết kế hệ thống cho phép.
Thay vì liên tục tiết lưu mạnh bằng van, điều chỉnh tốc độ có thể giúp thay đổi đặc tính bơm theo nhu cầu thực tế.
Tuy nhiên, việc sử dụng biến tần phải được tính toán đồng bộ với động cơ, yêu cầu làm mát, lưu lượng tối thiểu của bơm và đặc tính của hệ thống dầu tải nhiệt.
Không nên tự ý giảm tốc độ quá thấp chỉ với mục tiêu tiết kiệm điện.
Muốn động cơ hoạt động mạnh mẽ và ổn định trong thời gian dài, hệ thống điện phải có các thiết bị bảo vệ thích hợp.
Các chức năng bảo vệ quá tải, mất pha, quá dòng hoặc những bất thường điện khác giúp hạn chế động cơ bị hư hỏng khi hệ thống gặp sự cố.
Trong dây chuyền sản xuất liên tục, việc bảo vệ động cơ cũng chính là bảo vệ khả năng tuần hoàn dầu của toàn bộ hệ thống nhiệt.
Không nên đánh giá RY50-32-200 chỉ dựa vào câu hỏi “động cơ 5.5kW có mạnh hay không”.
Điều quan trọng hơn là công suất đó có phù hợp với lưu lượng, cột áp và tổng trở lực thực tế hay không.
Nếu bơm được lựa chọn đúng, động cơ hoạt động trong vùng tải hợp lý và bánh công tác làm việc gần vùng đặc tính phù hợp, cấu hình 5.5kW sẽ phát huy tốt hiệu quả.
Ngược lại, nếu hệ thống thiết kế sai, kể cả sử dụng động cơ mạnh hơn cũng không giải quyết triệt để vấn đề.
Động cơ công suất 5.5kW hoạt động mạnh mẽ cùng Bơm dầu truyền nhiệt RY50-32-200 đóng vai trò cung cấp nguồn cơ năng để bánh công tác duy trì tốc độ khoảng 2.900 vòng/phút, từ đó tạo lưu lượng và cột áp phục vụ vòng tuần hoàn dầu tải nhiệt.
Ưu điểm của cấu hình 5.5kW nằm ở sự kết hợp với truyền động trực tiếp qua khớp nối mềm, bánh công tác danh nghĩa 200 mm, hai ổ bi giữ trục và kết cấu bơm ly tâm chuyên cho dầu nóng. Khi các bộ phận được căn chỉnh và bôi trơn đúng, công suất động cơ có thể được truyền tới bánh công tác một cách ổn định và hạn chế các tổn thất cơ học không cần thiết.
Vì vậy, sức mạnh thực sự của động cơ 5.5kW trên RY50-32-200 không chỉ nằm ở con số công suất mà ở khả năng duy trì dòng dầu tải nhiệt liên tục, tạo chênh áp cho hệ thống và hỗ trợ bơm hoạt động ổn định trong những dây chuyền công nghiệp cần tuần hoàn dầu nóng nhiều giờ.
Bơm dầu truyền nhiệt RY50-32-200 được thiết kế chuyên cho nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Đặc thù của thiết bị là phải làm việc lâu dài với môi chất có nhiệt độ cao, vì vậy kết cấu thân bơm, bánh công tác, trục, bộ làm kín, ổ bi và các chi tiết liên quan phải được bố trí để chịu được ảnh hưởng của nhiệt trong quá trình vận hành.
Theo phạm vi làm việc của dòng RY, nhiệt độ môi chất có thể lên tới 350°C trong điều kiện phù hợp. Tuy nhiên, tài liệu kỹ thuật của dòng bơm không công bố cụ thể mác vật liệu của từng chi tiết như thân bơm, bánh công tác hay trục. Vì vậy, khi nói về “vật liệu chịu nhiệt” của RY50-32-200 cần tập trung vào khả năng làm việc của tổng thể kết cấu ở nhiệt độ cao, không nên tự khẳng định các mác thép, gang hoặc inox cụ thể khi chưa có bảng vật liệu của nhà sản xuất.
Thân bơm là một trong những bộ phận chịu ảnh hưởng nhiệt lớn nhất bởi đây là nơi dầu nóng liên tục đi qua.
Môi chất di chuyển theo hướng:
Cửa hút → bánh công tác → khoang thân bơm → cửa xả.
Trong toàn bộ quá trình này, bề mặt bên trong thân bơm tiếp xúc trực tiếp với dầu tải nhiệt.
Do đó, vật liệu và kết cấu thân phải có khả năng duy trì độ ổn định cơ học khi nhiệt độ tăng, hạn chế biến dạng làm ảnh hưởng tới khe hở giữa các chi tiết quay và chi tiết cố định.
Đây là yêu cầu đặc biệt quan trọng bởi một biến dạng nhỏ tại thân bơm cũng có thể ảnh hưởng tới độ đồng tâm của trục và bánh công tác.
Nắp bơm kết hợp với thân bơm tạo thành khu vực chứa môi chất và cụm bánh công tác.
Khi dầu nóng đi qua, cả thân và nắp đều tăng nhiệt độ.
Vì vậy, hai bộ phận phải có khả năng giãn nở tương đối đồng đều để duy trì độ kín tại bề mặt lắp ghép.
Nếu vật liệu không phù hợp với nhiệt độ làm việc, sự thay đổi kích thước do nhiệt có thể dẫn tới:
Biến dạng → sai lệch khe hở → rò dầu → tăng rung hoặc cọ xát cơ khí.
Do đó, khả năng chịu nhiệt của cụm thân – nắp bơm là nền tảng để RY50-32-200 làm việc với dầu nóng.
Bánh công tác là chi tiết đặc biệt quan trọng của RY50-32-200 vì vừa tiếp xúc trực tiếp với dầu nóng vừa quay ở tốc độ khoảng 2.900 vòng/phút.
Trong quá trình hoạt động, bánh công tác phải chịu đồng thời:
Nhiệt độ môi chất + lực ly tâm + lực thủy lực + tải do tốc độ quay.
Do đó, yêu cầu đối với chi tiết này không chỉ đơn giản là “chịu nóng”.
Bánh công tác còn phải duy trì hình dạng và độ cân bằng khi nhiệt độ thay đổi. Nếu biến dạng không đều, ở tốc độ cao có thể gây mất cân bằng và làm độ rung tăng.
Vì vậy, khả năng ổn định cơ học ở nhiệt độ cao của bánh công tác có ý nghĩa trực tiếp đối với độ bền của toàn bộ bơm.
Trục là bộ phận truyền mô-men từ động cơ tới bánh công tác.
Chuỗi truyền động của RY50-32-200 gồm:
Động cơ → khớp nối mềm → trục → bánh công tác.
Một đầu trục nằm gần khu vực dầu nóng và bánh công tác, trong khi phần còn lại liên quan tới ổ bi và khớp nối.
Vì vậy, trục chịu ảnh hưởng bởi sự truyền nhiệt từ khu vực bơm.
Điều quan trọng là trục phải duy trì độ thẳng và khả năng truyền mô-men ổn định trong điều kiện nhiệt độ thay đổi.
Nếu trục bị biến dạng nhiệt hoặc độ đồng tâm thay đổi, hậu quả có thể là:
Đảo trục → rung → tăng tải ổ bi → ảnh hưởng bộ làm kín → giảm tuổi thọ bơm.
Một bằng chứng rõ ràng về việc RY50-32-200 được thiết kế cho môi trường dầu nóng nằm ở hệ thống làm kín.
Dòng RY sử dụng kết cấu làm kín gồm:
Packing + phớt dầu cao su chịu nhiệt.
Khu vực làm kín nằm tại vị trí trục đi xuyên từ vùng chứa dầu ra phía cụm ổ bi, vì vậy phải làm việc ngay sát môi trường nhiệt độ cao.
Nếu sử dụng vật liệu làm kín thông thường không phù hợp với nhiệt, vật liệu có thể nhanh chóng:
Chai cứng → biến dạng → mất đàn hồi → giảm khả năng làm kín → tăng rò dầu.
Việc sử dụng phớt dầu chịu nhiệt giúp hệ thống thích nghi tốt hơn với nhiệm vụ tuần hoàn dầu nóng.
Packing là thành phần trực tiếp hỗ trợ kiểm soát rò rỉ tại vùng trục.
Trong môi trường dầu tải nhiệt, packing không chỉ chịu ma sát với trục mà còn chịu tác động của nhiệt.
Khi RY50-32-200 vận hành, packing phải duy trì độ kín phù hợp mà không tạo ma sát quá lớn lên trục.
Trong thời gian đầu có thể xuất hiện một lượng rò nhỏ tại vùng packing và sau quá trình chạy rà lượng rò có thể giảm.
Do vậy, tình trạng packing cần được theo dõi thường xuyên, đặc biệt khi bơm hoạt động ở nhiệt độ cao trong thời gian dài.
Một điểm quan trọng của bơm dầu truyền nhiệt không chỉ nằm ở việc lựa chọn vật liệu chịu nhiệt mà còn ở cách hạn chế nhiệt truyền tới những chi tiết không nên chịu nhiệt quá cao, đặc biệt là ổ bi.
Dòng RY sử dụng kết cấu tản nhiệt tự nhiên, thay cho phương pháp làm mát bằng nước truyền thống.
Nhiệt từ thân bơm được hạn chế truyền trực tiếp tới khu vực ổ bi thông qua thiết kế kết cấu và vùng tản nhiệt.
Điều này cho thấy khả năng làm việc ở nhiệt độ cao của RY50-32-200 không chỉ dựa vào vật liệu mà còn dựa vào quản lý đường truyền nhiệt trong toàn bộ cụm bơm.
Khi dầu nóng chạy qua thân bơm, nhiệt có xu hướng truyền dọc theo trục và các kết cấu kim loại sang cụm ổ bi.
Nếu không kiểm soát, nhiệt độ ổ bi và chất bôi trơn có thể tăng cao.
Thiết kế tản nhiệt tự nhiên của dòng RY hỗ trợ làm giảm ảnh hưởng này.
Có thể hiểu quá trình:
Dầu nóng → thân bơm chịu nhiệt → vùng kết cấu tản nhiệt → giảm lượng nhiệt truyền tới ổ bi.
Nhờ đó, không phải toàn bộ các chi tiết của bơm đều phải chịu trực tiếp nhiệt độ môi chất ở cùng một mức.
Đây là một đặc điểm kỹ thuật quan trọng của bơm dầu tải nhiệt.
RY50-32-200 không chỉ phải chịu nhiệt mà còn phải chịu áp lực do bánh công tác tạo ra.
Các bộ phận chứa áp và mặt bích của dòng RY được thiết kế với mức áp suất danh nghĩa 16 bar.
Điều đó có nghĩa cụm thân, nắp và mặt bích phải đồng thời đáp ứng hai yêu cầu:
Chịu tác động nhiệt + duy trì khả năng chịu áp.
Trong điều kiện nhiệt độ cao, vật liệu có thể thay đổi một phần đặc tính cơ học. Vì vậy, khả năng làm việc của bơm phải được đánh giá trong tổng thể điều kiện nhiệt độ, áp suất, loại môi chất và điểm vận hành thực tế.
Dòng RY phù hợp cho dầu tải nhiệt và chất lỏng có tính ăn mòn yếu, không chứa hạt rắn trong phạm vi sử dụng được quy định.
Điều này cần được phân biệt với khả năng chống ăn mòn hóa học mạnh.
Một vật liệu có khả năng làm việc ở nhiệt độ cao không có nghĩa nó tự động phù hợp với mọi loại axit, kiềm hoặc dung môi.
Do tài liệu RY không cung cấp bảng mác vật liệu cụ thể của RY50-32-200, khi sử dụng với môi chất khác dầu tải nhiệt thông thường cần kiểm tra riêng khả năng tương thích của:
Thân bơm – bánh công tác – trục – packing – phớt dầu.
Ngay cả khi các chi tiết được thiết kế cho môi chất nhiệt độ cao, RY50-32-200 vẫn không nên chịu thay đổi nhiệt độ quá đột ngột.
Theo yêu cầu vận hành của dòng RY, chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm nên giữ không quá 40°C.
Tốc độ tăng nhiệt nên khoảng:
Không quá 50°C mỗi giờ.
Điều này cho thấy “chịu được nhiệt độ cao” và “chịu được sốc nhiệt” là hai khái niệm khác nhau.
RY50-32-200 được thiết kế cho dầu nóng nhưng vẫn cần được gia nhiệt có kiểm soát.
Các chi tiết như thân bơm, nắp, trục và bánh công tác không có hình dạng, khối lượng và điều kiện truyền nhiệt giống nhau.
Nếu nhiệt độ tăng quá nhanh, tốc độ giãn nở của các chi tiết có thể khác nhau.
Khi đó có thể xuất hiện:
Thân nóng nhanh → trục và ổ bi chưa kịp cân bằng nhiệt → khe hở thay đổi → độ đồng tâm thay đổi → rung hoặc cọ xát.
Gia nhiệt từ từ cho phép nhiệt truyền dần qua kết cấu, giúp các chi tiết thích nghi tốt hơn với nhiệt độ vận hành.
Đây là biện pháp trực tiếp bảo vệ vật liệu và độ chính xác cơ khí của RY50-32-200.
Nếu hệ thống đang có dầu ở nhiệt độ cao nhưng bơm ở trạng thái nguội, không nên lập tức cho toàn bộ dầu nóng đi qua bơm.
Cần thực hiện quá trình làm nóng sơ bộ bằng cách cho dầu nóng tuần hoàn qua thân bơm từ từ.
Mục tiêu là đưa nhiệt độ thân bơm dần gần với nhiệt độ của môi chất trước khi vận hành đầy tải.
Biện pháp này hạn chế sốc nhiệt lên:
Thân bơm → nắp → trục → bộ làm kín.
Qua đó phát huy đúng khả năng chịu nhiệt của kết cấu RY50-32-200.
Phạm vi dòng RY nêu nhiệt độ môi chất tối đa không quá 350°C.
Tuy nhiên, con số này không nên được hiểu rằng cứ lắp RY50-32-200 là có thể vận hành tùy ý ở 350°C.
Nhiệt độ thực tế còn phải phù hợp với:
Loại dầu tải nhiệt → cấu hình bơm → vật liệu làm kín → áp suất hệ thống → thiết bị trao đổi nhiệt → đường ống và van.
Nếu hệ thống chỉ thiết kế cho nhiệt độ thấp hơn, toàn bộ vòng dầu phải tuân theo giới hạn thấp nhất của các thành phần trong hệ thống.
Một thiết bị liên tục chuyển từ rất nóng sang rất nguội sẽ chịu nhiều chu kỳ giãn nở và co lại.
Các chu kỳ nhiệt lặp lại có thể gây thêm tải cho bề mặt lắp ghép và các chi tiết cơ khí.
Vì vậy, đối với RY50-32-200, vận hành nhiệt ổn định và thực hiện quá trình tăng – giảm nhiệt có kiểm soát giúp giảm tác động bất lợi của chu kỳ nhiệt.
Khả năng chịu nhiệt của bơm sẽ phát huy tốt hơn khi thiết bị không thường xuyên chịu thay đổi nhiệt độ đột ngột.
Nhiệt độ là một trong những yếu tố làm vật liệu làm kín lão hóa theo thời gian.
Do đó, khi vận hành RY50-32-200 cần theo dõi tình trạng rò tại khu vực trục.
Nếu lượng dầu rò tăng, cần kiểm tra packing và phớt thay vì chỉ siết chặt liên tục.
Siết packing quá mức có thể làm ma sát với trục tăng, phát sinh thêm nhiệt và làm tình trạng làm kín xấu đi.
Bảo dưỡng đúng giúp các chi tiết chịu nhiệt phát huy tuổi thọ thiết kế.
Mặc dù cụm ổ bi được bố trí để hạn chế ảnh hưởng trực tiếp của dầu nóng, nhiệt vẫn có thể truyền tới khu vực này.
Vì vậy, chế độ bôi trơn của RY50-32-200 phải được thực hiện đúng.
Ở phía bánh công tác, khoang ổ bi sử dụng dầu tải nhiệt sạch làm dầu bôi trơn. Trong khi đó, phía khớp nối sử dụng mỡ phức hợp gốc canxi ZFG-2, lượng mỡ khoảng một nửa thể tích khoang trống theo yêu cầu của dòng RY.
Việc sử dụng đúng chất bôi trơn giúp ổ bi duy trì khả năng làm việc trong điều kiện nhiệt từ thân bơm truyền sang.
RY50-32-200 làm việc ở tốc độ khoảng 2.900 vòng/phút.
Ở tốc độ này, các chi tiết quay phải giữ được độ ổn định kích thước rất tốt.
Nếu bánh công tác hoặc trục biến dạng do nhiệt, dù mức biến dạng không lớn cũng có thể tạo ra ảnh hưởng đáng kể khi quay hàng nghìn vòng mỗi phút.
Do đó, khả năng chịu nhiệt phải đi kèm với:
Độ cứng phù hợp → độ ổn định hình học → khả năng chịu tải cơ học → khả năng làm việc lâu dài.
Đây là lý do không thể đánh giá vật liệu bơm dầu nóng chỉ bằng một tiêu chí “chịu được bao nhiêu độ C”.
Khi giới thiệu RY50-32-200, cần tránh một nhầm lẫn phổ biến là cho rằng bơm chịu nhiệt cao đồng nghĩa với toàn bộ bơm được chế tạo bằng inox.
Tài liệu kỹ thuật hiện có của dòng RY không cung cấp bảng mác vật liệu cụ thể cho từng chi tiết của model RY50-32-200.
Do đó, không có cơ sở để tự khẳng định thân bơm, bánh công tác hay trục là inox 304, inox 316 hoặc một loại thép cụ thể.
Thông tin chắc chắn hơn là bơm được thiết kế để làm việc với dầu tải nhiệt nhiệt độ cao đến phạm vi 350°C, kết hợp kết cấu tản nhiệt và bộ làm kín chịu nhiệt phù hợp.
Đối với một bơm dầu truyền nhiệt, khả năng chịu nhiệt không đến từ riêng một chi tiết.
Đó là sự phối hợp giữa:
Thân và nắp chịu môi chất nóng → bánh công tác ổn định khi quay → trục truyền động chính xác → packing và phớt chịu nhiệt → kết cấu hạn chế truyền nhiệt → ổ bi được bôi trơn đúng.
Nhờ toàn bộ hệ thống này, RY50-32-200 có thể đảm nhiệm nhiệm vụ tuần hoàn dầu nóng trong các dây chuyền gia nhiệt công nghiệp.
Vật liệu chế tạo chịu nhiệt độ cao của Bơm dầu truyền nhiệt RY50-32-200 cần được nhìn nhận trong tổng thể kết cấu chịu nhiệt của thiết bị. Thân bơm, nắp, bánh công tác và trục phải duy trì độ ổn định cơ học khi làm việc với dầu nóng; khu vực làm kín sử dụng packing kết hợp phớt dầu chịu nhiệt, trong khi thiết kế tản nhiệt tự nhiên giúp hạn chế nhiệt truyền bất lợi tới cụm ổ bi.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa tới 350°C trong điều kiện phù hợp, nhưng tài liệu hiện có không xác định cụ thể mác vật liệu của thân bơm, bánh công tác và trục RY50-32-200. Vì vậy, không nên tự gán các vật liệu như inox 304, inox 316 hay một mác gang, thép cụ thể nếu chưa có xác nhận từ nhà sản xuất.
Điểm nổi bật của RY50-32-200 nằm ở sự kết hợp giữa kết cấu chịu nhiệt, bộ làm kín chịu nhiệt, khả năng tản nhiệt và quy trình gia nhiệt có kiểm soát, giúp bơm thích nghi với nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp.
Bơm ly tâm dầu truyền nhiệt RY50-32-200 lưu lượng 18 m3/h, công suất 5.5 kW, cột áp 50 m
Liên hệ
Kinh doanh: 0986488886
Điện thoại bàn: 02436276669
Email: bomvietnhat@gmail.com
Viber: +84986488886
Hà Nội: Số 41.1 và 42.1 Lô C, Tổ 19, Khu giãn dân Khuyến Lương, Hoàng Mai, Hà Nội.
Sài gòn: Số 117 đường Nguyễn tư giản, Quận Gò Vấp, Thành phố Hồ chí Minh.
Mã số thuế: 0103500572 cấp ngày 06/03/2009
