Bơm tuần hoàn dầu gia nhiệt RY65-50-160 lưu lượng 20 m3/h, công suất 5.5 kW, cột áp 32 m

Bơm dầu truyền nhiệt RY65-50-160 và thiết kế thủy lực tối ưu dòng chảy

Bơm dầu truyền nhiệt RY65-50-160 và thiết kế thủy lực tối ưu dòng chảy có thể được đánh giá thông qua cách bố trí cửa hút hướng trục, cửa xả hướng tâm, bánh công tác ly tâm và sự phối hợp giữa lưu lượng với cột áp tại điểm làm việc. Tài liệu nhà sản xuất không sử dụng trực tiếp thuật ngữ “thiết kế thủy lực tối ưu”, nhưng các đặc điểm kết cấu cho thấy dòng dầu được tổ chức theo một hướng chuyển động rõ ràng từ cửa hút, qua bánh công tác và ra cửa xả.

Cửa hút hướng trục tạo đường dầu đi trực tiếp vào bánh công tác

Một đặc điểm quan trọng trong thiết kế thủy lực của Bơm dầu truyền nhiệt RY65-50-160 là cửa hút được bố trí theo hướng trục.

Theo quy ước model của dòng RY, RY65-50-160 có cửa hút danh nghĩa 65 mm. Dầu từ đường ống hút đi theo phương trục đến khu vực trung tâm bánh công tác, tạo nên đường chuyển động tương đối trực tiếp trước khi nhận năng lượng từ bánh công tác.

Có thể khái quát phần hút:

Đường ống hút → cửa hút DN65 → tâm bánh công tác.

Bánh công tác là trung tâm của thiết kế thủy lực

Theo cấu tạo dòng RY, bánh công tác là thành phần của cụm rôto cùng với trục bơm và đai ốc hãm bánh công tác.

Khi trục quay, bánh công tác truyền năng lượng cho dầu. Dầu từ vùng tâm được đưa dần về phía chu vi bánh công tác, hình thành dòng chảy ly tâm và tạo điều kiện để môi chất tiếp tục chuyển tới cửa xả.

Đây là quá trình cốt lõi quyết định khả năng tạo lưu lượng và cột áp của Bơm dầu truyền nhiệt RY65-50-160.

Dòng chảy chuyển từ hướng trục sang hướng tâm

Hướng chuyển động của dầu trong bơm có thể mô tả ngắn gọn:

Hút theo hướng trục → vào tâm bánh công tác → chuyển động ra ngoài dưới tác dụng của bánh công tác → xả theo hướng tâm.

Cách bố trí này phù hợp với nguyên lý làm việc của bơm ly tâm và tạo nên đường chuyển động đặc trưng của dầu qua RY65-50-160.

Cửa xả hướng tâm tiếp nhận dòng dầu sau bánh công tác

Sau khi dầu được bánh công tác truyền năng lượng, môi chất được dẫn tới cửa xả.

Dòng RY có cửa xả bố trí hướng tâm theo phương thẳng đứng. Với model RY65-50-160, theo quy ước ký hiệu, đường kính danh nghĩa cửa xả là 50 mm.
Như vậy, toàn bộ dòng dầu qua bơm có thể hình dung:

DN65 cửa hút → bánh công tác → DN50 cửa xả.

Việc xác định rõ hướng hút và hướng xả giúp tổ chức dòng chảy bên trong bơm theo một chu trình liên tục.

Điểm thủy lực 20 m³/h và cột áp 32 m

Thiết kế thủy lực của Bơm dầu truyền nhiệt RY65-50-160 được thể hiện rõ thông qua điểm làm việc do nhà sản xuất công bố:

• Lưu lượng: 20 m³/h

• Cột áp: 32 m

• Tốc độ: 2.900 vòng/phút

• Công suất trục: 3,17 kW

• Công suất động cơ: 5,5 kW

• Hiệu suất: 55%

Hai thông số 20 m³/h và 32 m cần được xem xét cùng nhau. Lưu lượng phản ánh lượng dầu được vận chuyển, trong khi cột áp thể hiện năng lượng mà bơm cung cấp cho dòng dầu để thắng trở lực của hệ thống.

Đường đặc tính Q-H quyết định vùng dòng chảy phù hợp

Nhà sản xuất thể hiện đặc tính thủy lực của dòng RY thông qua mối quan hệ giữa lưu lượng Q và cột áp H ở tốc độ xấp xỉ 2.900 vòng/phút.

Tài liệu yêu cầu điểm làm việc của hệ thống phải nằm trong vùng đặc tính phù hợp và nên ưu tiên khu vực gần vùng hiệu suất cao nhất.

Đây là yếu tố rất quan trọng khi nói đến tối ưu dòng chảy của RY65-50-160. Bơm chỉ phát huy đúng đặc tính thủy lực khi lưu lượng và trở lực thực tế của hệ thống phù hợp với đường đặc tính của thiết bị.

Van hút phải mở hoàn toàn để bảo đảm dòng vào

Thiết kế thủy lực tốt chỉ phát huy hiệu quả khi điều kiện dòng chảy tại cửa hút được bảo đảm.

Trong quá trình khởi động, nhà sản xuất yêu cầu mở hoàn toàn van hút. Khi bơm đạt tốc độ ổn định và hình thành áp suất, van xả mới được mở từ từ để điều chỉnh lưu lượng.

Đặc biệt, tài liệu quy định không sử dụng van hút để điều chỉnh lưu lượng, bởi điều này có thể gây xâm thực và khiến bơm vận hành không ổn định.

Điều chỉnh dòng chảy từ phía cửa xả

Đối với RY65-50-160, lưu lượng cần được điều chỉnh tại van xả thay vì tiết lưu đường hút.

Sau khi bơm đạt tốc độ 2.900 vòng/phút và áp suất xả ổn định, người vận hành mở từ từ van xả để đưa dòng dầu về thông số phù hợp.

Cách điều chỉnh này giúp duy trì điều kiện hút thuận lợi đồng thời kiểm soát điểm làm việc trên đường đặc tính Q-H.

Không để dòng chảy xuống quá thấp

Một nguyên tắc quan trọng trong việc duy trì trạng thái thủy lực phù hợp là không vận hành bơm với lưu lượng quá thấp.

Nhà sản xuất quy định không vận hành dòng RY ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc phải làm việc ở mức thấp, cần chọn bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.

Điều này cho thấy thiết kế thủy lực của RY65-50-160 cần được khai thác trong một vùng lưu lượng nhất định để duy trì dòng dầu ổn định.

Đường hút thông thoáng giúp bảo vệ đặc tính thủy lực

Tài liệu yêu cầu trước khi vận hành phải súc rửa sạch đường ống và bố trí lưới lọc hoặc bộ lọc ở đường hút để ngăn cặn, xỉ hàn và dị vật đi vào bánh công tác.

Bánh công tác bị tắc có thể khiến lưu lượng và cột áp thấp hơn thiết kế. Vì vậy, giữ đường hút và bánh công tác thông thoáng là điều kiện trực tiếp để RY65-50-160 duy trì đặc tính dòng chảy theo thiết kế.

Mồi đầy dầu giúp dòng chảy hình thành ổn định

Trước khi khởi động, thân Bơm dầu truyền nhiệt RY65-50-160 phải được mồi đầy môi chất. Trong quá trình mồi cần quay khớp nối bằng tay để đẩy không khí ra khỏi bơm.

Việc loại bỏ không khí giúp bánh công tác tiếp xúc đầy đủ với dầu, từ đó quá trình truyền năng lượng và tạo dòng chảy diễn ra ổn định hơn.

Bơm dầu truyền nhiệt RY65-50-160 và thiết kế thủy lực tối ưu dòng chảy được thể hiện qua sự phối hợp giữa cửa hút DN65 hướng trục, bánh công tác ly tâm và cửa xả DN50 hướng tâm thẳng đứng. Dòng dầu được dẫn từ cửa hút tới tâm bánh công tác, nhận năng lượng và chuyển động ra phía ngoài trước khi đi qua cửa xả.

Với điểm làm việc 20 m³/h – cột áp 32 m – tốc độ 2.900 vòng/phút, RY65-50-160 đạt hiệu suất công bố 55%. Để thiết kế thủy lực phát huy đúng đặc tính, cần duy trì cửa hút thông thoáng, mồi đầy dầu, điều chỉnh lưu lượng bằng van xả và đưa bơm làm việc trong vùng Q-H phù hợp.

Bơm dầu truyền nhiệt RY65-50-160 vận hành dựa trên cơ chế tản nhiệt tự nhiên nào

Bơm dầu truyền nhiệt RY65-50-160 vận hành dựa trên cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống. Theo tài liệu kỹ thuật dòng RY, thiết kế này giúp cụm bơm gọn hơn, đơn giản hơn, giảm chi phí vận hành nhưng vẫn bảo đảm độ an toàn và độ tin cậy khi làm việc với dầu tải nhiệt nhiệt độ cao.

Tản nhiệt tự nhiên thay thế hệ thống nước làm mát

Điểm cốt lõi trong cơ chế tản nhiệt của RY65-50-160 là không phụ thuộc vào một mạch nước làm mát truyền thống.

Nhà sản xuất xác nhận dòng RY sử dụng thiết kế tản nhiệt tự nhiên, nhờ đó giảm bớt các thiết bị phụ như đường cấp nước, đường hồi nước và hệ thống tuần hoàn nước dành riêng cho cụm bơm.

Nhiệt từ đầu bơm được truyền dần ra kết cấu phía sau

RY65-50-160 làm việc với dầu tải nhiệt có nhiệt độ cao, trong đó nhiệt độ môi chất không vượt quá 350°C.

Theo sơ đồ cơ khí của dòng RY, phần đầu bơm được bố trí theo trình tự gồm thân bơm, bánh công tác, nắp bơm, trục bơm, ổ bi và thân ổ trục.

Từ bố trí này có thể hiểu rằng nhiệt tập trung tại vùng thân bơm nóng sẽ truyền dần qua các chi tiết cơ khí và được giải phóng ra môi trường xung quanh thay vì phải được lấy đi bằng nước làm mát.

Cụm ổ trục được bố trí tách khỏi vùng dầu nóng

Một đặc điểm hỗ trợ cơ chế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY65-50-160 là thân ổ trục được bố trí phía sau đầu bơm.

Thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.

Việc bố trí cụm ổ bi cách tương đối với vùng thân bơm trực tiếp chứa dầu nóng tạo khoảng chuyển tiếp nhiệt, giúp hạn chế việc nhiệt từ môi chất tác động ngay lập tức lên toàn bộ cụm vòng bi.

Kết cấu kéo dài tạo điều kiện thoát nhiệt ra không khí

Sơ đồ cấu tạo cho thấy trục và thân ổ trục kéo dài từ nắp bơm về phía khớp nối.

Kết cấu kéo dài này làm tăng diện tích bề mặt cơ khí tiếp xúc với không khí xung quanh. Vì vậy, xét theo nguyên lý tản nhiệt tự nhiên mà nhà sản xuất công bố, nhiệt có điều kiện truyền dần ra bề mặt kết cấu và tỏa vào môi trường.

Có thể hình dung quá trình theo hướng:

Dầu nóng → thân bơm → nắp bơm → trục và cụm ổ trục → môi trường không khí

Đây là cách diễn giải dựa trên bố trí cơ khí trong sơ đồ, không phải một “đường dẫn nhiệt” riêng do nhà sản xuất công bố.

Không có quạt cưỡng bức được xác nhận trong tài liệu

Tài liệu hiện có không xác nhận RY65-50-160 sử dụng quạt gió cưỡng bức, két làm mát hay một hệ thống cánh tản nhiệt độc lập.

Nhà sản xuất chỉ nêu rõ cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước.

Do đó, khi mô tả chính xác model này, nên sử dụng thuật ngữ “tản nhiệt tự nhiên” thay vì khẳng định bơm được làm mát bằng quạt nếu chưa có thêm bản vẽ hoặc catalogue chi tiết.

Bôi trơn hỗ trợ kiểm soát nhiệt ổ bi

Cơ chế tản nhiệt tự nhiên cần phối hợp với hệ thống bôi trơn đúng yêu cầu.

Theo tài liệu, ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ trục, còn ổ bi phía khớp nối sử dụng mỡ bôi trơn theo chủng loại quy định.

Bôi trơn đúng giúp hạn chế ma sát phát sinh thêm nhiệt tại cụm ổ bi, từ đó hỗ trợ khả năng duy trì nhiệt độ ổn định của phần cơ khí phía sau.

Nhiệt độ ổ trục vẫn phải được theo dõi

Tản nhiệt tự nhiên không đồng nghĩa với việc không cần kiểm soát nhiệt độ.

Nhà sản xuất yêu cầu thường xuyên kiểm tra nhiệt độ ổ trục và nhiệt độ thân bơm trong quá trình vận hành.

Nếu ổ bi quá nóng, cần kiểm tra các nguyên nhân như:

• Bơm và động cơ không đồng tâm.

• Thiếu dầu hoặc mỡ bôi trơn.

• Sử dụng sai chủng loại chất bôi trơn.

Gia nhiệt từ từ giúp cơ chế tản nhiệt làm việc ổn định hơn

Khi sử dụng dầu nóng, RY65-50-160 phải được gia nhiệt sơ bộ trước khi khởi động.

Tài liệu quy định:

• Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không vượt quá 40°C.

• Tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Việc tăng nhiệt từ từ giúp các chi tiết cơ khí thích nghi dần với nhiệt độ môi chất, hạn chế chênh lệch nhiệt quá lớn giữa đầu bơm và cụm ổ trục.

Ưu điểm của cơ chế tản nhiệt tự nhiên

Cơ chế tản nhiệt tự nhiên mang lại một số lợi thế trực tiếp cho RY65-50-160:

• Không cần hệ thống nước làm mát truyền thống.

• Giảm số lượng đường ống phụ trợ.

• Kết cấu cụm bơm đơn giản hơn.

• Giúp thiết bị gọn hơn.

• Giảm chi phí vận hành liên quan đến hệ thống làm mát.

Những ưu điểm này được nhà sản xuất nhấn mạnh khi mô tả thiết kế tản nhiệt mới của dòng RY.

Bơm dầu truyền nhiệt RY65-50-160 vận hành dựa trên cơ chế tản nhiệt tự nhiên bằng cách tận dụng chính kết cấu cơ khí của bơm để truyền và giải phóng nhiệt ra môi trường, thay cho hệ thống làm mát bằng nước truyền thống.

Sự bố trí thân bơm, nắp bơm, trục và cụm ổ trục theo chiều kéo dài tạo khoảng cách giữa vùng dầu nóng và ổ bi, đồng thời tạo điều kiện cho nhiệt thoát dần qua bề mặt cụm máy. Kết hợp với bôi trơn đúng và gia nhiệt có kiểm soát, cơ chế này giúp RY65-50-160 làm việc phù hợp hơn trong môi trường dầu tải nhiệt nhiệt độ cao mà không cần một hệ thống làm mát bằng nước riêng.

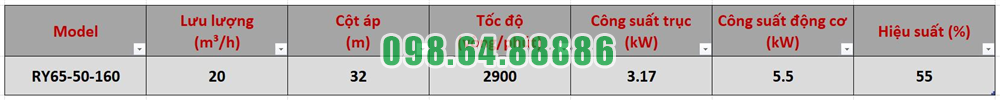

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

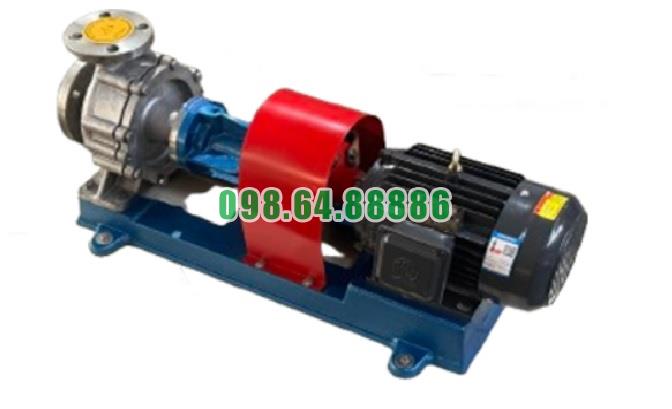

Hình ảnh thực tế bơm dầu truyền nhiệt RY
