Bơm dầu truyền nhiệt RY50-32-250 được thiết kế cho hệ thống tuần hoàn dầu nóng có yêu cầu cao về độ kín và khả năng chịu áp. Theo tài liệu nhà sản xuất, mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Ở model RY50-32-250, cửa hút có đường kính danh nghĩa 50 mm. Mặt bích hút là vị trí kết nối bơm với đường ống đưa dầu tải nhiệt vào bánh công tác.
Kết cấu chịu áp 16 bar giúp mặt bích hút phù hợp với điều kiện làm việc của hệ thống dầu nóng khi được lắp đặt đúng kỹ thuật.
Cửa xả của RY50-32-250 có đường kính danh nghĩa 32 mm, bố trí hướng tâm theo phương thẳng đứng.
Đây là vị trí dầu rời khỏi bơm sau khi nhận năng lượng từ bánh công tác. Vì vậy, mặt bích xả cần duy trì độ kín và khả năng chịu áp ổn định trong suốt quá trình bơm vận hành.
Khả năng chịu áp không chỉ tập trung ở mặt bích mà còn liên quan đến toàn bộ các bộ phận bao chứa môi chất. Nhà sản xuất quy định mặt bích hút, mặt bích xả và các bộ phận chịu áp cùng được thiết kế theo cấp 16 bar.
Sự đồng bộ này giúp tạo thành đường dẫn dầu kín từ cửa hút, qua thân bơm đến cửa xả.
Mặt bích của RY50-32-250 còn làm việc trong điều kiện nhiệt độ môi chất cao. Dòng RY được thiết kế cho chất lỏng có nhiệt độ làm việc không vượt quá 350°C.
Do nhiệt độ cao có thể gây giãn nở các chi tiết và đường ống, việc lắp mặt bích đúng kỹ thuật có ý nghĩa quan trọng đối với khả năng duy trì độ kín của hệ thống.
Nhà sản xuất yêu cầu đường ống hút và đường ống đẩy phải có giá đỡ hoặc hệ treo độc lập, không để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Yêu cầu này giúp hạn chế lực cơ học tác động lên mặt bích, tránh làm lệch mối ghép và ảnh hưởng đến độ kín khi hệ thống vận hành ở nhiệt độ và áp suất cao.
Sau khi bơm chạy thử khoảng 3–4 giờ, cần kiểm tra lại toàn bộ hệ thống. Nếu không xuất hiện rò rỉ, rung động, tiếng ồn hoặc nhiệt độ bất thường thì quá trình lắp đặt mới được xem là đạt yêu cầu.
Các vị trí mặt bích hút và xả cần được đặc biệt kiểm tra vì đây là các điểm kết nối trực tiếp giữa bơm và đường ống.
Mặt bích trên Bơm dầu truyền nhiệt RY50-32-250 được thiết kế theo cấp áp suất 16 bar, đồng bộ với các bộ phận chịu áp của cụm bơm. Cửa hút danh nghĩa 50 mm và cửa xả 32 mm giúp kết nối RY50-32-250 với hệ thống đường ống tuần hoàn dầu nóng.
Để mặt bích duy trì khả năng chịu áp và độ kín tốt, cần lắp đặt đúng kỹ thuật, sử dụng giá đỡ đường ống độc lập và kiểm tra rò rỉ sau khi chạy thử. Tài liệu hiện có chỉ xác nhận cấp áp suất 16 bar, chưa nêu cụ thể tiêu chuẩn mặt bích quốc tế như DIN, ANSI/ASME hay JIS.
Nguyên lý tuần hoàn dầu nóng đạt mốc 350 độ C của Bơm dầu truyền nhiệt RY50-32-250 dựa trên việc bánh công tác liên tục tạo dòng dầu tuần hoàn giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Theo tài liệu dòng RY, bơm được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Khi động cơ hoạt động, chuyển động được truyền qua khớp nối đến trục và bánh công tác. Dầu đi vào cửa hút hướng trục, nhận năng lượng từ bánh công tác rồi được đưa ra cửa xả hướng tâm.
Chu trình tuần hoàn có thể mô tả:
Bơm RY50-32-250 → bộ gia nhiệt → thiết bị sử dụng nhiệt → đường dầu hồi → bơm
Dòng dầu liên tục lưu chuyển giúp nhiệt lượng được vận chuyển từ nguồn gia nhiệt tới các thiết bị trong hệ thống.
Mốc 350°C trong tài liệu là giới hạn nhiệt độ môi chất của dòng RY, không có nghĩa bơm phải luôn vận hành đúng ở 350°C.
Trong quá trình làm việc, dầu được tuần hoàn qua bộ gia nhiệt nhiều lần và nhiệt độ được nâng dần đến mức công nghệ yêu cầu. Bơm có nhiệm vụ duy trì lưu lượng để dầu liên tục:
Nhận nhiệt → vận chuyển nhiệt → truyền nhiệt → quay về gia nhiệt lại.
Nhờ vòng tuần hoàn khép kín, dầu có thể duy trì trạng thái nhiệt độ cao trong suốt chu kỳ sản xuất.
Để RY50-32-250 làm việc an toàn với dầu nóng, không được nâng nhiệt quá nhanh.
Theo hướng dẫn:
chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C;
tốc độ tăng nhiệt không vượt quá 50°C/giờ;
dầu nóng cần được tuần hoàn qua thân bơm nhiều lần trước khi khởi động ở nhiệt độ cao.
Quá trình này giúp thân bơm, trục và các chi tiết bên trong giãn nở nhiệt từ từ.
Trong quá trình gia nhiệt sơ bộ, tài liệu yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt. Sau khi gia nhiệt hoàn tất phải siết lại bu lông.
Điều này đặc biệt quan trọng khi hệ thống vận hành ở nhiệt độ dầu cao, giúp hạn chế tình trạng các chi tiết bị ghì cứng do giãn nở.
Khi dầu đã đạt nhiệt độ làm việc, RY50-32-250 phải tiếp tục duy trì dòng tuần hoàn ổn định.
Nhà sản xuất khuyến cáo không vận hành bơm dưới 30% lưu lượng thiết kế. Nếu hệ thống cần làm việc ở lưu lượng thấp, cần bố trí đường hồi bypass để bảo đảm luôn có đủ dầu đi qua bơm.
Dòng dầu liên tục giúp hạn chế dầu nóng bị đình trệ trong thân bơm và hỗ trợ quá trình truyền nhiệt ổn định.
Khi kết thúc quá trình vận hành, không nên dừng RY50-32-250 ngay khi dầu vẫn ở nhiệt độ cao.
Tài liệu quy định chỉ dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C. Sau đó đóng từ từ van xả, dừng động cơ và để rôto giảm tốc tự nhiên.
Quy trình này giúp dầu tiếp tục tuần hoàn trong giai đoạn hạ nhiệt, hạn chế nhiệt tích tụ trong cụm bơm.
Nguyên lý tuần hoàn dầu nóng đạt mốc 350 độ C của Bơm dầu truyền nhiệt RY50-32-250 là duy trì dòng dầu liên tục qua bơm, nguồn gia nhiệt và thiết bị sử dụng nhiệt. Dầu được nâng nhiệt từ từ, tuần hoàn nhiều lần và có thể làm việc ở nhiệt độ cao trong giới hạn không vượt quá 350°C theo tài liệu dòng RY.
Để vận hành ổn định ở nhiệt độ cao, RY50-32-250 cần được gia nhiệt sơ bộ đúng tốc độ, duy trì đủ lưu lượng và tiếp tục tuần hoàn dầu trong quá trình hạ nhiệt trước khi dừng bơm.

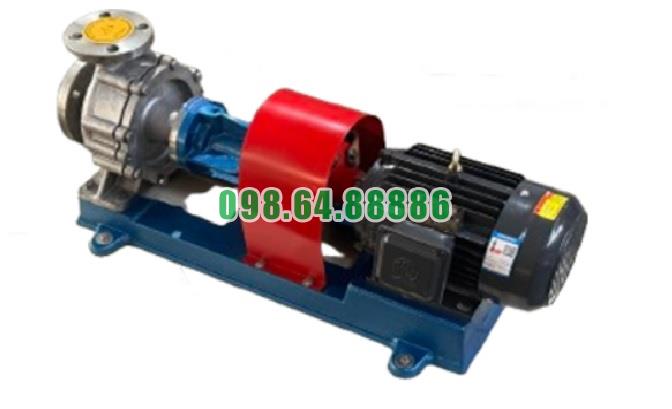

Bơm ly tâm dầu nóng RY50-32-250 lưu lượng 18 m3/h, công suất 11 kW, cột áp 70 m
