Bơm dầu truyền nhiệt RY32-32-160 được thiết kế làm việc với lưu lượng 6 m³/h, cột áp 28 m và tốc độ quay 2.900 vòng/phút. Khả năng vận hành êm ái, ít rung động của thiết bị được hình thành từ kết cấu rôto ổn định, hệ thống hai ổ bi, khớp nối mềm và yêu cầu căn chỉnh chính xác giữa trục bơm với trục động cơ.
Tính năng này chỉ được duy trì khi bơm được lắp đặt và vận hành đúng kỹ thuật. Nếu trục bị lệch tâm, ổ bi thiếu bôi trơn, đường ống tác động lực lên thân bơm hoặc dòng dầu không liên tục, độ rung và tiếng ồn có thể tăng lên.
Cụm rôto của RY32-32-160 gồm bánh công tác, trục bơm và đai ốc cố định bánh công tác. Các chi tiết này liên kết thành một cụm quay thống nhất, tiếp nhận mô-men từ động cơ và truyền năng lượng cho dòng dầu.
Khi bánh công tác được lắp chắc chắn và quay đồng tâm với trục, lực ly tâm được phân bố tương đối đều. Điều này giúp hạn chế lực mất cân bằng tác động lên thân bơm và ổ bi.
Nếu bánh công tác bị bám cặn, biến dạng hoặc lắp lệch, khối lượng quay sẽ mất cân bằng. Ở tốc độ 2.900 vòng/phút, sai lệch nhỏ cũng có thể tạo ra rung động lặp lại liên tục và làm bơm phát ra tiếng ồn bất thường.
Thân ổ trục của dòng bơm RY chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị cụm rôto. Hai vị trí đỡ giúp hạn chế độ võng, độ rơ và chuyển động lệch của trục trong quá trình bánh công tác quay.
Khi ổ bi được lắp đúng và bôi trơn đầy đủ, trục có thể quay đều với lực ma sát thấp. Nhờ đó, tiếng ồn cơ khí và rung động tại thân ổ trục được hạn chế.
Ngược lại, ổ bi bị mòn, thiếu dầu mỡ hoặc lắp sai vị trí sẽ làm trục dao động. Tình trạng này thường đi kèm với tiếng kêu, nhiệt độ ổ bi tăng và độ rung lớn hơn bình thường.
Động cơ và bơm RY32-32-160 được liên kết bằng khớp nối mềm. Bộ phận này truyền mô-men quay đến trục bơm, đồng thời hỗ trợ hấp thụ một phần tải va đập và rung động nhỏ trong quá trình khởi động.
Khớp nối mềm giúp chuyển động truyền từ động cơ sang bơm diễn ra ổn định hơn so với liên kết cứng hoàn toàn. Tuy nhiên, khớp nối chỉ có thể bù những sai lệch nhỏ và không thay thế cho việc căn chỉnh đồng tâm.
Nếu hai trục bị lệch đáng kể, khớp nối sẽ chịu lực kéo không đều theo từng vòng quay. Khi đó, rung động truyền sang ổ bi và bệ máy sẽ tăng lên, đồng thời khớp nối nhanh bị mài mòn.
Theo hướng dẫn lắp đặt, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm. Khoảng cách giữa hai đầu trục cần duy trì trong phạm vi 2–3 mm.
Khi trục động cơ và trục bơm nằm trên cùng một đường tâm, mô-men được truyền đều, trục quay ổn định và tải trọng tác động lên hai ổ bi được phân bố hợp lý. Đây là điều kiện quan trọng nhất giúp RY32-32-160 vận hành êm.
Nếu độ đồng tâm không đạt yêu cầu, lực hướng kính sẽ xuất hiện liên tục khi trục quay. Điều này làm tăng rung động, gây nóng ổ bi, mòn khớp nối và có thể ảnh hưởng đến bộ phận làm kín quanh trục.
Bơm và động cơ được lắp trên cùng một bệ máy. Bệ cần được đặt cân bằng trên nền móng chắc chắn và cố định đều bằng bu lông để tránh hiện tượng dịch chuyển hoặc cộng hưởng khi bơm hoạt động.
Đường ống hút và đường ống xả phải có giá đỡ độc lập. Không được để trọng lượng hoặc lực kéo của đường ống truyền trực tiếp lên thân bơm vì điều này có thể làm thay đổi vị trí của cụm máy và phá vỡ độ đồng tâm đã căn chỉnh.
Tài liệu nhà sản xuất xác định tải trọng đường ống truyền lên bơm là một trong những nguyên nhân gây rung mạnh và tiếng ồn lớn. Vì vậy, hệ thống giá đỡ đường ống có ảnh hưởng trực tiếp đến khả năng vận hành êm của RY32-32-160.
Trước khi khởi động, thân bơm phải được mồi đầy dầu và không khí trong đường hút cần được loại bỏ. Khi bên trong bơm còn không khí, bánh công tác không nhận được dòng dầu liên tục, làm áp suất dao động và phát sinh rung động.
Van hút phải được mở hoàn toàn để dầu đi vào tâm bánh công tác ổn định. Không nên điều chỉnh lưu lượng bằng van hút vì việc khép van có thể làm giảm áp suất đầu vào và khiến dòng dầu không đều.
Nhà sản xuất cũng khuyến cáo không vận hành bơm dưới 30% lưu lượng thiết kế. Với RY32-32-160, giới hạn này tương đương khoảng 1,8 m³/h. Khi lưu lượng quá thấp, dòng chảy trong thân bơm dễ mất ổn định và làm độ rung tăng lên.
Theo hướng dẫn vận hành dòng RY, biên độ rung của bơm không được vượt quá 0,06 mm. Khi độ rung tăng bất thường, cần kiểm tra ngay độ đồng tâm, tình trạng ổ bi, kết cấu đường ống và khả năng cấp dầu vào bơm.
Việc kiểm tra nên được thực hiện bằng thiết bị đo tại thân ổ trục, thay vì chỉ đánh giá bằng cảm giác. Theo dõi độ rung định kỳ giúp phát hiện sớm hiện tượng lệch trục, ổ bi bị mòn hoặc bánh công tác mất cân bằng.
Tính năng vận hành êm ái, ít rung động của bơm dầu truyền nhiệt RY32-32-160 được hỗ trợ bởi cụm rôto có kết cấu tập trung, hai ổ bi giữ trục, khớp nối mềm và cụm bơm – động cơ lắp trên một bệ chung.
Để duy trì khả năng này, sai lệch đồng tâm tại khớp nối phải không vượt quá 0,1 mm, đường ống cần có giá đỡ độc lập, thân bơm phải được mồi đầy dầu và lưu lượng không nên thấp hơn khoảng 1,8 m³/h.
Khi được lắp đặt đúng kỹ thuật, RY32-32-160 có thể duy trì chuyển động quay ổn định, hạn chế tiếng ồn và giữ biên độ rung trong giới hạn cho phép là không quá 0,06 mm.
Bơm dầu truyền nhiệt RY32-32-160 làm việc với dầu có nhiệt độ cao nên nhiệt từ buồng bơm có thể truyền dọc theo trục đến cụm ổ bi, khớp nối và động cơ. Để hạn chế ảnh hưởng của nhiệt, dòng bơm RY sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này giúp kết cấu bơm đơn giản hơn, giảm thiết bị phụ trợ nhưng vẫn hỗ trợ duy trì điều kiện làm việc ổn định cho cụm truyền động.
Tài liệu kỹ thuật hiện có xác nhận nguyên lý tản nhiệt tự nhiên nhưng không mô tả cụ thể số lượng, kích thước hoặc hình dạng của “cánh tản nhiệt” trên model RY32-32-160. Vì vậy, không nên khẳng định bơm có một quạt làm mát hoặc một cụm cánh tản nhiệt riêng nếu chưa kiểm tra cấu tạo thực tế. Trong phạm vi tài liệu, nguyên lý tự làm mát chủ yếu được hiểu là nhiệt được dẫn truyền và phát tán qua thân ổ trục, giá đỡ cùng các bề mặt kim loại tiếp xúc với không khí.
Khi RY32-32-160 hoạt động, dầu nóng đi qua thân bơm và truyền nhiệt sang nắp bơm, trục cùng các chi tiết lân cận. Phần thân bơm tiếp xúc trực tiếp với môi chất là khu vực có nhiệt độ cao nhất.
Nhiệt từ thân bơm không truyền ngay đến động cơ mà phải đi qua nắp bơm, trục, giá đỡ và thân ổ bi. Quãng đường truyền nhiệt này tạo ra sự phân cách giữa buồng dầu nóng với cụm truyền động.
Trong quá trình nhiệt di chuyển qua các chi tiết kim loại, một phần nhiệt được phát tán ra môi trường. Nhờ đó, nhiệt độ tại cụm ổ bi và khớp nối thấp hơn nhiệt độ dầu bên trong thân bơm.
Các bề mặt ngoài của thân ổ trục và giá đỡ tiếp xúc trực tiếp với không khí xung quanh. Khi nhiệt truyền đến khu vực này, nhiệt được giải phóng ra môi trường bằng đối lưu tự nhiên và bức xạ nhiệt.
Nếu kết cấu thực tế có các gân hoặc cánh đúc nổi trên thân ổ trục, những phần này sẽ làm tăng diện tích tiếp xúc giữa kim loại với không khí. Diện tích bề mặt lớn hơn giúp lượng nhiệt thoát ra môi trường nhiều hơn so với một bề mặt nhẵn có cùng kích thước tổng thể.
Không khí gần bề mặt nóng hấp thụ nhiệt, trở nên nhẹ hơn và di chuyển lên trên. Lượng không khí mát hơn từ khu vực xung quanh tiếp tục đi vào thay thế. Quá trình đối lưu này diễn ra tự nhiên mà không cần bơm nước hoặc quạt làm mát riêng.
Tuy nhiên, tài liệu hiện có không cung cấp bản vẽ chi tiết để xác nhận chính xác RY32-32-160 sử dụng bao nhiêu cánh tản nhiệt. Vì vậy, cách diễn đạt phù hợp là bơm tự làm mát thông qua các bề mặt và kết cấu tản nhiệt tự nhiên của cụm giá đỡ, thân ổ trục.
Sơ đồ kết cấu của dòng bơm RY cho thấy thân bơm, nắp bơm, trục, ổ bi, thân ổ bi và giá đỡ được bố trí nối tiếp nhau. Cách sắp xếp này tạo khoảng cách giữa buồng dầu nóng với ổ bi và khớp nối.
Khoảng cách kết cấu làm tăng chiều dài đường truyền nhiệt. Trong khi nhiệt di chuyển từ thân bơm về phía ổ bi, nhiệt liên tục được phát tán qua các bề mặt bên ngoài.
Nhờ đó, ổ bi không phải tiếp xúc trực tiếp với dầu ở nhiệt độ cao trong buồng bơm. Việc giảm nhiệt truyền đến ổ bi giúp chất bôi trơn duy trì tính năng tốt hơn và hạn chế tình trạng ổ bi nóng bất thường.
Khả năng tự làm mát này không có nghĩa cụm ổ bi hoàn toàn không tăng nhiệt. Khi bơm chạy liên tục, nhiệt vẫn có thể hình thành do dẫn nhiệt từ dầu và ma sát trong ổ bi. Kết cấu tản nhiệt chỉ giúp kiểm soát và phát tán lượng nhiệt đó ra môi trường.
Ưu điểm chính của nguyên lý tự làm mát là RY32-32-160 không cần một vòng nước làm mát riêng cho cụm bơm. Hệ thống không phải bố trí thêm đường cấp nước, đường hồi nước và thiết bị tuần hoàn nước tại vị trí lắp bơm.
Việc loại bỏ hệ thống nước làm mát giúp cụm máy gọn hơn và hạn chế sự phụ thuộc vào nguồn nước. Bơm vẫn có thể giải nhiệt thông qua kết cấu kim loại và sự lưu thông tự nhiên của không khí.
Tuy nhiên, hiệu quả tự làm mát phụ thuộc vào điều kiện lắp đặt. Nếu bơm nằm trong không gian kín, không khí nóng tích tụ quanh thân ổ trục thì khả năng truyền nhiệt ra môi trường sẽ giảm.
Khu vực quanh bơm phải có khoảng trống để không khí lưu chuyển. Không nên che kín thân ổ trục hoặc bọc cách nhiệt lên phần giá đỡ và bề mặt làm nhiệm vụ tản nhiệt.
Bụi bẩn, dầu bám hoặc lớp vật liệu phủ dày trên bề mặt kim loại có thể tạo thành lớp cản nhiệt. Khi đó, nhiệt từ thân ổ trục khó truyền ra không khí, làm giảm hiệu quả tự làm mát.
Bơm cũng không nên đặt quá gần lò gia nhiệt hoặc thiết bị có bề mặt tỏa nhiệt mạnh. Nhiệt độ không khí xung quanh càng cao thì chênh lệch nhiệt độ giữa bề mặt bơm và môi trường càng nhỏ, khiến tốc độ giải nhiệt giảm.
Tản nhiệt bên ngoài chỉ là một phần của quá trình kiểm soát nhiệt. Dòng dầu đi qua thân bơm còn có nhiệm vụ mang nhiệt ra khỏi khu vực bánh công tác và bộ làm kín.
Nhà sản xuất quy định lưu lượng qua bơm không được thấp hơn 30% lưu lượng thiết kế. RY32-32-160 có lưu lượng danh định 6 m³/h nên cần duy trì tối thiểu khoảng 1,8 m³/h.
Khi lưu lượng quá thấp, dầu lưu lại lâu trong thân bơm và nhiệt tích tụ nhanh hơn khả năng phát tán của các bề mặt tản nhiệt. Vì vậy, cánh hoặc gân tản nhiệt không thể bù lại cho việc vận hành bơm trong tình trạng thiếu lưu lượng.
Bơm cũng không được chạy với van xả đóng quá ba phút. Khi dòng dầu bị chặn, bánh công tác vẫn truyền năng lượng vào lượng dầu nằm trong thân bơm, làm nhiệt độ tăng nhanh và vượt quá khả năng tản nhiệt tự nhiên.
Khả năng tự làm mát không loại bỏ yêu cầu gia nhiệt bơm đúng cách. Trước khi vận hành với dầu nóng, thân bơm phải được tăng nhiệt từ từ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C. Tốc độ tăng nhiệt không được lớn hơn 50°C mỗi giờ.
Nếu dầu quá nóng được đưa đột ngột vào thân bơm nguội, nhiệt truyền nhanh qua kết cấu có thể làm các chi tiết giãn nở không đồng đều. Hệ thống tản nhiệt tự nhiên không thể ngăn chặn sốc nhiệt xảy ra trong thời gian ngắn.
Nguyên lý tự làm mát của bơm dầu truyền nhiệt RY32-32-160 dựa trên việc tách buồng dầu nóng khỏi cụm ổ bi và phát tán nhiệt qua giá đỡ, thân ổ trục cùng các bề mặt kim loại tiếp xúc với không khí. Nếu kết cấu thực tế có gân hoặc cánh tản nhiệt, chúng giúp tăng diện tích bề mặt và nâng cao khả năng đối lưu tự nhiên.
Phương pháp này giúp bơm không cần sử dụng hệ thống nước làm mát riêng. Tuy nhiên, hiệu quả tản nhiệt chỉ được bảo đảm khi vị trí lắp đặt thông thoáng, bề mặt tản nhiệt sạch và dòng dầu qua bơm luôn được duy trì từ khoảng 1,8 m³/h trở lên.
Tài liệu nhà sản xuất xác nhận RY32-32-160 thuộc dòng bơm sử dụng tản nhiệt tự nhiên nhưng chưa cung cấp thông số riêng về cánh tản nhiệt. Vì vậy, không nên khẳng định số lượng hoặc cấu tạo cụ thể của cánh nếu chưa có bản vẽ chi tiết hoặc hình ảnh thực tế của model.

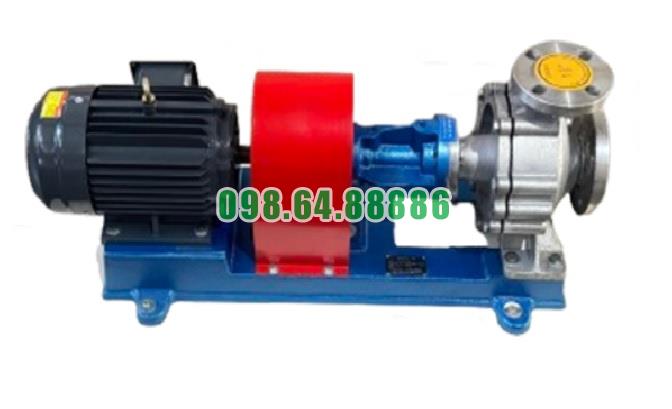

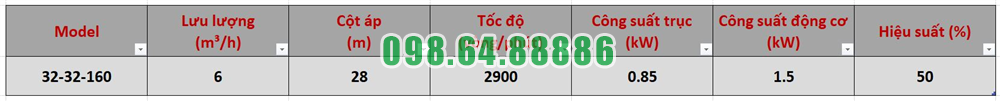

Máy bơm dầu truyền nhiệt RY32-32-160 công suất 1.5 kW, lưu lượng 6 m3/h, tốc độ 2.900 vòng/phút, cột áp 28 m
