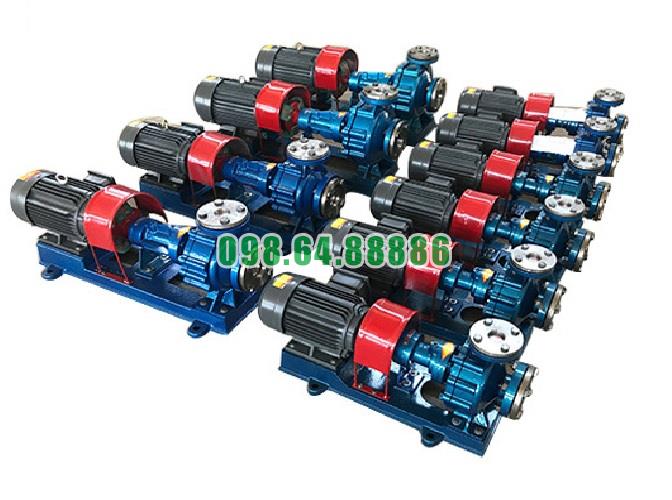

Bơm dầu nóng công nghiệp RY100-65-200A cột áp 44 m, công suất 22 kW, lưu lượng 94 m3/h

Bơm dầu truyền nhiệt RY100-65-200A với kết cấu cánh bơm tối ưu dòng dầu

Bơm dầu truyền nhiệt RY100-65-200A sử dụng bánh công tác để tạo và duy trì dòng dầu trong hệ thống. Theo tài liệu kỹ thuật, model này thuộc dòng bơm ly tâm RY, trong đó dầu đi vào theo hướng trục, nhận năng lượng từ bánh công tác rồi được đẩy ra theo hướng tâm.

Bánh công tác là bộ phận tạo dòng chính

Khi bơm hoạt động ở tốc độ khoảng 2.900 vòng/phút, bánh công tác quay và truyền năng lượng cho dầu truyền nhiệt. Dầu từ tâm bánh công tác được đưa dần ra phía ngoài nhờ tác dụng ly tâm.

Quá trình này giúp hình thành dòng chảy liên tục từ cửa hút đến cửa xả.

Kết cấu bánh công tác của model RY100-65-200A

Trong ký hiệu RY100-65-200A, số 200 thể hiện đường kính ngoài danh nghĩa của bánh công tác. Ký hiệu A cho biết bánh công tác đã được tiện giảm đường kính lần thứ nhất.

Sự thay đổi đường kính bánh công tác làm thay đổi đặc tính làm việc của bơm, giúp model RY100-65-200A đạt điểm làm việc khoảng 94 m3/h và cột áp 44 m.

Cánh bơm giúp truyền năng lượng cho dầu

Các cánh trên bánh công tác có nhiệm vụ truyền năng lượng từ chuyển động quay sang dòng dầu. Khi dầu đi qua bánh công tác, vận tốc của dòng chất lỏng tăng lên trước khi đi vào khoang thân bơm.

Tại thân bơm, dòng dầu tiếp tục được dẫn về cửa xả và một phần động năng được chuyển thành áp năng.

Thiết kế dòng chảy hỗ trợ vận hành ổn định

Cửa hút của bơm được bố trí theo hướng trục, giúp dầu đi trực tiếp vào tâm bánh công tác. Cửa xả bố trí theo hướng tâm và phương thẳng đứng, phù hợp với hướng chuyển động của dòng dầu sau khi rời bánh công tác.

Cách bố trí này hỗ trợ quá trình hút và đẩy dầu diễn ra liên tục trong hệ thống.

Tài liệu không nêu chi tiết hình học cánh bơm

Tài liệu hiện có không mô tả cụ thể số lượng cánh, góc cánh hay biên dạng cánh của RY100-65-200A. Vì vậy, có thể khẳng định vai trò của bánh công tác trong việc tạo dòng dầu, nhưng không nên suy diễn sâu hơn về hình học cánh nếu chưa có bản vẽ chi tiết của nhà sản xuất.

Bơm dầu truyền nhiệt RY100-65-200A với kết cấu cánh bơm tối ưu dòng dầu thể hiện ở khả năng sử dụng bánh công tác để hút dầu theo hướng trục, truyền năng lượng cho dòng dầu và đẩy dầu ra theo hướng tâm.

Với bánh công tác danh nghĩa 200 mm, phiên bản A đã tiện giảm lần thứ nhất, bơm đạt lưu lượng khoảng 94 m3/h và cột áp 44 m ở tốc độ 2.900 vòng/phút.

Bơm dầu truyền nhiệt RY100-65-200A phù hợp với thiết bị trao đổi nhiệt nào

Bơm dầu truyền nhiệt RY100-65-200A phù hợp với các hệ thống trao đổi nhiệt sử dụng dầu tải nhiệt làm môi chất tuần hoàn. Với lưu lượng 94 m3/h, cột áp 44 m, tốc độ quay 2900 vòng/phút và công suất 22 kW, bơm có thể cấp dầu nóng ổn định cho nhiều dạng thiết bị trao đổi nhiệt công nghiệp.

Thiết bị trao đổi nhiệt ống chùm

Bơm có thể sử dụng với bộ trao đổi nhiệt ống chùm, trong đó dầu tải nhiệt tuần hoàn qua hệ thống ống hoặc khoang vỏ để truyền nhiệt cho môi chất khác. Đây là kiểu thiết bị thường gặp trong ngành hóa chất, nhựa, dầu và các hệ thống gia nhiệt công nghiệp.

Thiết bị trao đổi nhiệt dạng tấm

RY100-65-200A cũng có thể kết hợp với bộ trao đổi nhiệt dạng tấm nếu thiết bị được thiết kế phù hợp với nhiệt độ, độ nhớt và áp suất của dầu tải nhiệt. Dòng dầu tuần hoàn liên tục giúp quá trình truyền nhiệt diễn ra nhanh và ổn định.

Áo gia nhiệt và ống coil

Bơm phù hợp với các bồn trộn, bồn phản ứng hoặc thiết bị công nghệ sử dụng áo gia nhiệt và ống coil. Dầu nóng được bơm qua khoang áo hoặc coil để truyền nhiệt gián tiếp vào nguyên liệu bên trong.

Bộ trao đổi nhiệt trong hệ thống sấy

Trong các dây chuyền sấy công nghiệp, RY100-65-200A có thể tuần hoàn dầu nóng qua bộ trao đổi nhiệt dầu – không khí để tạo nguồn khí nóng phục vụ quá trình sấy.

Bơm dầu truyền nhiệt RY100-65-200A có thể kết hợp với thiết bị trao đổi nhiệt ống chùm, dạng tấm, áo gia nhiệt, ống coil và bộ trao đổi nhiệt dầu – không khí. Việc lựa chọn thiết bị phù hợp cần dựa trên lưu lượng, tổn thất áp suất, nhiệt độ làm việc và yêu cầu truyền nhiệt thực tế của hệ thống.
