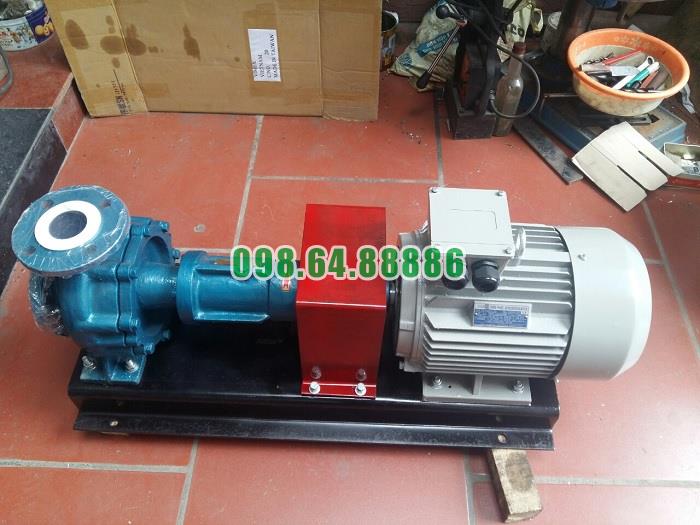

Bơm dầu truyền nhiệt RY80-50-200 Cột áp 50 m, công suất 15 kW, lưu lượng 50 m3/h

Vai trò của cụm phớt làm kín trong bơm dầu truyền nhiệt RY80-50-200

Cụm phớt làm kín trong bơm dầu truyền nhiệt RY80-50-200 có nhiệm vụ chính là hạn chế dầu nóng rò rỉ ra ngoài tại vị trí trục bơm đi qua nắp bơm. Với đặc thù làm việc trong hệ thống dầu truyền nhiệt, đây là bộ phận ảnh hưởng trực tiếp đến độ kín, độ an toàn và khả năng vận hành ổn định của bơm.

Hạn chế rò rỉ dầu nóng tại trục bơm

Trục bơm là chi tiết quay, trong khi thân và nắp bơm đứng yên. Vị trí tiếp giáp này luôn tiềm ẩn nguy cơ rò rỉ môi chất.

Cụm làm kín của RY80-50-200 sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt, giúp hạn chế dầu truyền nhiệt thoát ra ngoài trong quá trình bơm vận hành.

Bảo vệ khu vực ổ trục

Phớt dầu còn góp phần giữ chất bôi trơn trong khoang ổ trục và hạn chế bụi bẩn, tạp chất từ bên ngoài xâm nhập.

Nhờ đó, hai bộ vòng bi của bơm được làm việc trong điều kiện ổn định hơn, giảm nguy cơ thiếu bôi trơn hoặc nhiễm bẩn.

Hỗ trợ duy trì độ ổn định của trục

Hiệu quả của cụm phớt làm kín trong bơm dầu truyền nhiệt RY80-50-200 phụ thuộc nhiều vào độ ổn định của trục.

Khi trục được căn chỉnh đồng tâm, ổ bi hoạt động tốt và độ rung được kiểm soát, bộ chèn làm kín ít bị ma sát lệch hoặc mài mòn không đều. Điều này giúp duy trì độ kín lâu hơn trong quá trình vận hành.

Giảm nguy cơ mất dầu truyền nhiệt

Rò rỉ dầu nóng không chỉ làm thất thoát môi chất mà còn có thể ảnh hưởng đến áp suất và lượng dầu tuần hoàn trong hệ thống.

Cụm phớt làm kín giúp giữ dầu bên trong bơm, từ đó góp phần duy trì điều kiện tuần hoàn ổn định và hạn chế hiện tượng mất dầu trong quá trình chạy liên tục.

Phù hợp với điều kiện nhiệt độ cao

Dòng RY được thiết kế cho môi chất có nhiệt độ cao, do đó bộ làm kín cũng phải phù hợp với môi trường dầu nóng.

Phớt dầu cao su chịu nhiệt và bộ chèn làm kín giúp cụm trục duy trì độ kín khi bơm làm việc trong hệ thống truyền nhiệt có nhiệt độ lớn.

Cần theo dõi rò rỉ trong quá trình vận hành

Trong giai đoạn đầu, bộ chèn làm kín có thể xuất hiện rò rỉ nhẹ. Sau thời gian chạy rà, lượng rò có thể giảm dần.

Nếu rò rỉ tăng bất thường, cần kiểm tra tình trạng bộ chèn, phớt dầu, độ đồng tâm của trục và ổ bi. Đây là dấu hiệu quan trọng để đánh giá tình trạng của cụm làm kín.

Vai trò của cụm phớt làm kín trong bơm dầu truyền nhiệt RY80-50-200 tập trung vào việc hạn chế rò rỉ dầu nóng, giữ chất bôi trơn cho ổ trục và hỗ trợ bảo vệ khu vực trục quay.

Cụm làm kín hoạt động hiệu quả khi trục bơm được căn chỉnh chính xác, ổ bi làm việc ổn định và độ rung được kiểm soát. Đây là một trong những bộ phận quan trọng giúp RY80-50-200 duy trì độ kín và độ tin cậy trong các hệ thống tuần hoàn dầu truyền nhiệt

Nguyên lý hoạt động ly tâm tâm quay của bơm dầu truyền nhiệt RY80-50-200

Nguyên lý hoạt động ly tâm tâm quay của bơm dầu truyền nhiệt RY80-50-200 dựa trên chuyển động quay của bánh công tác để tạo lực ly tâm, đưa dầu tải nhiệt từ vùng tâm bánh công tác ra phía ngoài và hình thành dòng chảy có áp suất.

Dầu đi vào vùng tâm bánh công tác

Khi bơm vận hành, dầu tải nhiệt đi vào cửa hút và được dẫn theo phương trục tới tâm bánh công tác.

Đây là vùng bắt đầu của quá trình ly tâm. Dòng dầu liên tục được đưa vào tâm khi bánh công tác quay, tạo nên chu trình hút và đẩy liên tục bên trong bơm.

Tâm quay tạo chuyển động ly tâm

Bánh công tác được nối với trục bơm và quay quanh tâm trục với tốc độ khoảng 2.900 vòng/phút.

Khi bánh công tác quay, các cánh bơm tác động lên dầu tải nhiệt. Dầu từ khu vực tâm quay được gia tốc và dịch chuyển dần ra mép ngoài của bánh công tác.

Chuyển động từ tâm ra ngoài này chính là cơ sở của nguyên lý hoạt động ly tâm tâm quay của bơm dầu truyền nhiệt RY80-50-200.

Lực ly tâm truyền năng lượng cho dòng dầu

Trong quá trình dầu di chuyển ra khỏi tâm bánh công tác, năng lượng từ động cơ được truyền qua trục và bánh công tác sang dòng chất lỏng.

Dầu tăng vận tốc khi di chuyển về phía đường kính ngoài bánh công tác. Sau đó, dòng dầu đi vào khoang thân bơm, nơi năng lượng của dòng chảy được chuyển thành cột áp trước khi thoát ra cửa xả.

Hình thành chênh lệch áp suất trong bơm

Việc dầu liên tục bị đẩy ra khỏi vùng tâm bánh công tác làm xuất hiện vùng áp suất thấp hơn tại khu vực cửa hút. Nhờ đó, dầu mới từ đường ống tiếp tục đi vào tâm bánh công tác.

Trong khi đó, phía ngoài bánh công tác và cửa xả có mức năng lượng cao hơn, tạo nên sự chênh lệch cần thiết để duy trì dòng dầu tuần hoàn qua hệ thống.

Điểm vận hành của RY80-50-200

Với cấu hình đang xét, bơm làm việc tại:

• Lưu lượng: 50 m³/h
• Cột áp: 50 m
• Tốc độ quay: 2.900 vòng/phút
• Công suất động cơ: 15 kW

Các thông số này thể hiện kết quả của quá trình truyền năng lượng từ tâm quay của bánh công tác sang dầu tải nhiệt.

Dòng dầu chuyển động liên tục từ tâm ra cửa xả

Trình tự dòng chảy bên trong RY80-50-200 có thể hình dung như sau:

Cửa hút → tâm bánh công tác → cánh bơm → mép ngoài bánh công tác → thân bơm → cửa xả.

Khi động cơ tiếp tục quay, chu trình này diễn ra liên tục và giúp dầu tải nhiệt được tuần hoàn trong toàn bộ hệ thống.

Điều kiện để nguyên lý ly tâm hoạt động ổn định

Để quá trình ly tâm diễn ra đúng yêu cầu, bơm phải được mồi đầy dầu trước khi khởi động, đường hút phải thông thoáng và bánh công tác phải quay đúng chiều.

Ngoài ra, cần hạn chế không khí trong hệ thống vì khí lọt vào vùng tâm bánh công tác có thể làm dòng dầu mất ổn định và ảnh hưởng đến khả năng tạo lưu lượng, cột áp.

Nguyên lý hoạt động ly tâm tâm quay của bơm dầu truyền nhiệt RY80-50-200 là quá trình dầu đi vào tâm bánh công tác, nhận năng lượng từ bánh công tác quay ở khoảng 2.900 vòng/phút, sau đó bị đẩy ra phía ngoài nhờ lực ly tâm và đi đến cửa xả.

Nhờ nguyên lý này, RY80-50-200 có thể duy trì điểm làm việc 50 m³/h, cột áp 50 m với động cơ 15 kW, đáp ứng nhiệm vụ tuần hoàn dầu tải nhiệt liên tục trong hệ thống công nghiệp

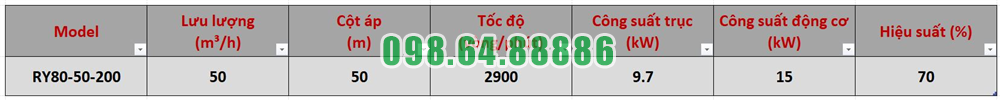

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
